Thư Viện CAD Người Thi Công Chuẩn Kỹ Thuật Và Tỷ Lệ Thực Tế

Thư viện CAD người thi công là một trong những tài nguyên không thể thiếu đối với các kỹ sư MEP và kiến trúc sư khi thiết kế bản vẽ biện pháp thi công. Việc sử dụng các block người đúng tỷ lệ giúp bản vẽ trở nên trực quan, hỗ trợ tối đa trong việc mô phỏng không gian lắp đặt và vận hành thiết bị điện trên công trường thực tế.

1. Lợi ích khi sử dụng thư viện CAD người thi công chuẩn

Trong quá trình thiết kế hệ thống điện và cơ khí (MEP), việc mô phỏng sự tương tác giữa con người và thiết bị là cực kỳ quan trọng. Thư viện CAD người thi công không chỉ đơn thuần là các nét vẽ trang trí, mà chúng đóng vai trò là thước đo nhân trắc học trong bản vẽ kỹ thuật.

Khi sử dụng các block công nhân đang thao tác, kỹ sư có thể dễ dàng kiểm tra khoảng cách an toàn điện, không gian bảo trì tủ điện hoặc khả năng tiếp cận các thiết bị treo cao. Điều này giúp hạn chế tối đa các sai sót trong giai đoạn thi công thực tế, đảm bảo an toàn lao động và tối ưu hóa diện tích lắp đặt cho chủ đầu tư.

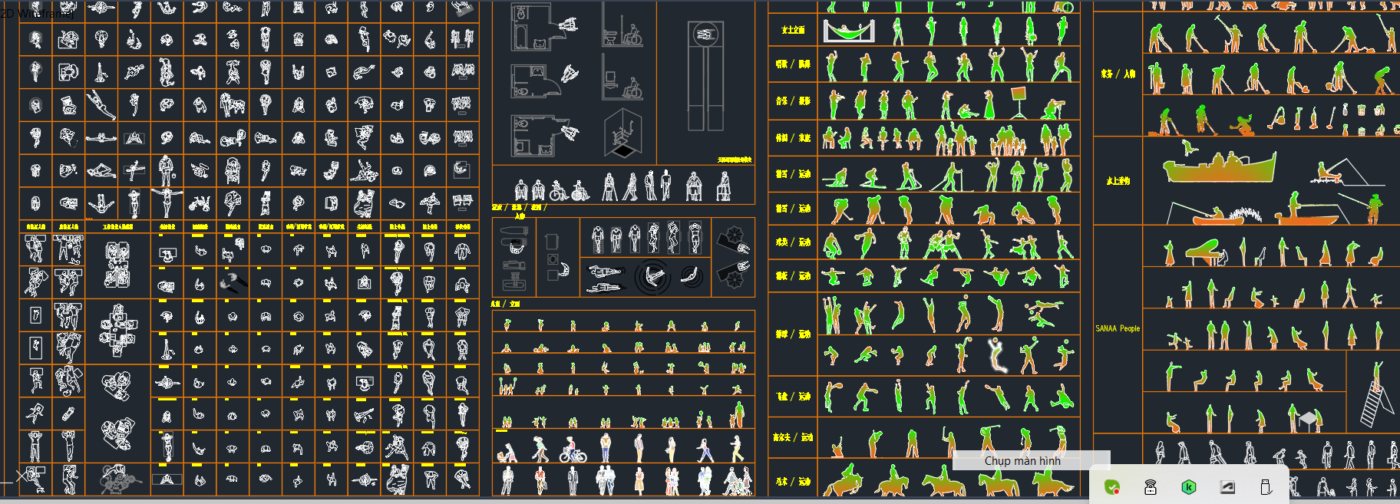

2. Danh sách file thư viện CAD người thi công tại Webdien.vn

Dưới đây là bảng tổng hợp các bộ file thư viện CAD người thi công đang được chia sẻ miễn phí tại Webdien.vn. Các file này đã được làm sạch rác bản vẽ, nén dung lượng tối ưu để không làm nặng file dự án của bạn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc lúc nào.

3. Hướng dẫn chèn và hiệu chỉnh block người trong AutoCAD

Để sử dụng hiệu quả thư viện CAD người thi công, bạn cần lưu ý về đơn vị vẽ. Thông thường, các file thư viện tại Webdien.vn được thiết lập ở đơn vị Milimet (mm). Nếu bản vẽ của bạn đang sử dụng đơn vị khác, hãy sử dụng lệnh UNITS để đồng bộ trước khi chèn.

Khi đã chèn block vào bản vẽ, bạn có thể sử dụng lệnh SCALE để điều chỉnh kích thước nếu cần thiết, tuy nhiên chúng tôi khuyến nghị giữ nguyên tỷ lệ 1:1 theo kích thước người thật (khoảng 1m65 đến 1m75) để đảm bảo tính chính xác cho các bản vẽ kỹ thuật. Sử dụng lệnh MIRROR (MI) để lật đối xứng các hướng đứng của công nhân cho phù hợp với phối cảnh thiết bị.

4. Ứng dụng thực tế trong bản vẽ kỹ thuật điện và MEP

Trong thực tế, việc đưa các block từ thư viện CAD người thi công vào bản vẽ mang lại giá trị rất lớn cho cả đơn vị thiết kế và nhà thầu thi công.

Mô phỏng không gian vận hành và bảo trì

Tại các khu vực lắp đặt tủ trung thế hoặc máy biến áp, việc bố trí block người thi công giúp kiểm tra hành lang an toàn. Kỹ sư có thể chứng minh với chủ đầu tư rằng không gian hiện hữu đủ để nhân viên vận hành thao tác đóng cắt hoặc thay thế thiết bị một cách thuận tiện.

Thiết kế biện pháp thi công trên cao

Với các bản vẽ lắp đặt máng cáp (tray/trunking) hoặc đèn chiếu sáng nhà xưởng, block người đứng trên thang chữ A hoặc giàn giáo giúp xác định độ cao làm việc an toàn. Điều này cực kỳ quan trọng trong việc lập bảng dự toán nhân công và thiết bị hỗ trợ thi công tại công trường.

5. Tiêu chuẩn và lưu ý kỹ thuật khi sử dụng block

Dù chỉ là các ký hiệu đồ họa, nhưng thư viện CAD người thi công cần tuân thủ một số quy tắc ngầm định trong giới kỹ thuật. Các block nên được quản lý theo Layer riêng biệt (ví dụ: L-SYM-PEOPLE) để dễ dàng bật/tắt khi xuất bản vẽ hoặc in ấn.

Hơn nữa, hãy ưu tiên sử dụng các block dạng “Dynamic Block” nếu có thể. Điều này cho phép bạn thay đổi tư thế của người thi công (đứng, ngồi, vươn tay) chỉ bằng một cú nhấp chuột mà không cần phải tìm kiếm nhiều block khác nhau. Tại Webdien.vn, chúng tôi đang dần chuyển đổi toàn bộ thư viện sang dạng block động để tối ưu trải nghiệm cho người dùng.

6. Đóng góp và cập nhật thư viện từ cộng đồng

Webdien.vn phát triển dựa trên tinh thần chia sẻ từ cộng đồng kỹ sư điện Việt Nam. Nếu bạn đang sở hữu những bộ thư viện CAD người thi công độc đáo hoặc các family Revit MEP chất lượng, đừng ngần ngại chia sẻ với chúng tôi để xây dựng một hệ sinh thái dữ liệu kỹ thuật dùng chung mạnh mẽ hơn.

Mỗi file đóng góp sẽ được đội ngũ kỹ thuật của chúng tôi kiểm tra, chuẩn hóa layer và tỷ lệ trước khi đăng tải chính thức lên website. Điều này giúp đảm bảo mọi người dùng sau này đều nhận được những tài nguyên tốt nhất và sạch nhất.

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
