Thư Viện CAD Máy Bơm Nước Đầy Đủ & Chuẩn Kỹ Thuật Nhất 2026

Thư viện cad máy bơm là tài nguyên không thể thiếu đối với bất kỳ kỹ sư MEP nào khi triển khai bản vẽ thiết kế hệ thống cấp thoát nước hoặc PCCC. Bạn đang đối mặt với deadline sát nút nhưng vẫn loay hoay tìm kiếm các block máy bơm đúng tỷ lệ và chuẩn kỹ thuật? Việc tự vẽ lại từng chi tiết không chỉ gây mất thời gian mà còn dễ dẫn đến sai sót trong kích thước lắp đặt thực tế.

Mục lục bài viết

• Tại sao cần sử dụng thư viện CAD máy bơm chuẩn?
• Danh sách file thư viện máy bơm nước tại Webdien.vn
• Hướng dẫn tải và chèn Block máy bơm vào AutoCAD
• Ứng dụng thực tế trong các công trình cơ điện
• Lưu ý quan trọng về tiêu chuẩn kỹ thuật bản vẽ
• Câu hỏi thường gặp (FAQ)

Tại sao cần sử dụng thư viện CAD máy bơm chuẩn?

Trong quy trình thiết kế chuyên nghiệp, việc sử dụng các block CAD máy bơm có sẵn giúp tăng tốc độ làm việc lên gấp nhiều lần. Theo kinh nghiệm thực tế của đội ngũ Webdien.vn, một bộ thư viện chuẩn không chỉ đơn thuần là các đường nét hình học, mà nó còn chứa đựng các thông số về kích thước họng hút, họng xả và bệ móng máy bơm đúng theo catalogue của nhà sản xuất.

Sử dụng file DWG chuẩn giúp kỹ sư tránh được những rủi ro khi thi công như: vị trí ống không khớp với máy bơm thực tế, không đủ không gian bảo trì hoặc sai lệch trọng tâm bệ máy. Tại Webdien.vn, chúng tôi cung cấp các bộ sưu tập đa dạng từ máy bơm ly tâm, máy bơm trục đứng đến các cụm bơm PCCC công suất lớn, tất cả đều được chuẩn hóa layer và tỷ lệ 1:1.

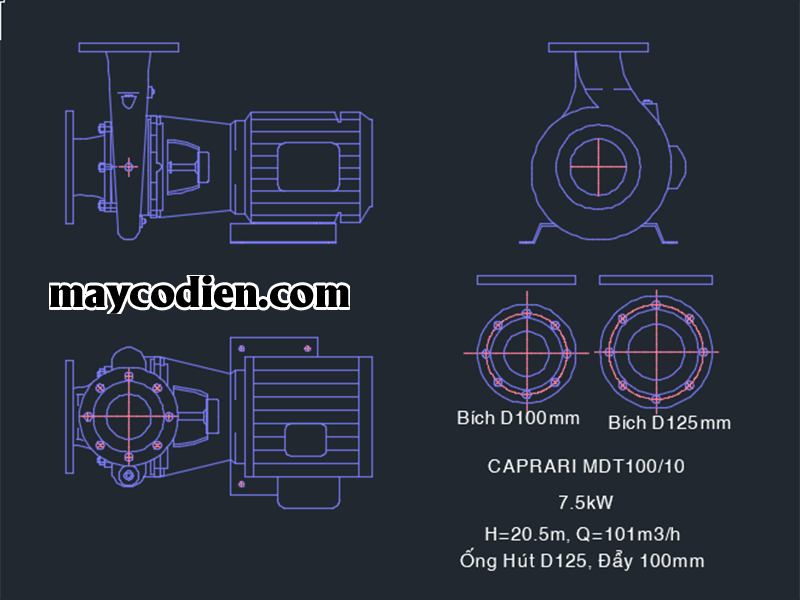

Danh sách file thư viện máy bơm nước tại Webdien.vn

Dưới đây là bảng tổng hợp các loại file máy bơm nước đang được chia sẻ miễn phí trên hệ thống của chúng tôi. Các file này đã được kiểm tra tính tương thích trên nhiều phiên bản AutoCAD khác nhau từ 2010 đến 2025.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và chèn Block máy bơm vào AutoCAD

Để sử dụng hiệu quả thư viện cad máy bơm, bạn cần thực hiện đúng các bước quản lý file để tránh làm nặng bản vẽ. Trước tiên, hãy tải file từ Webdien.vn và giải nén vào một thư mục cố định trên máy tính. Chúng tôi khuyên bạn nên đặt tên thư mục theo tiêu chuẩn “Thư viện MEP” để dễ dàng quản lý lâu dài.

Cách sử dụng lệnh DesignCenter (DC)

Thay vì mở trực tiếp file thư viện, bạn nên sử dụng tổ hợp phím Ctrl + 2 để mở hộp thoại DesignCenter. Từ đây, bạn tìm đến đường dẫn file máy bơm đã tải về, chọn mục Blocks và kéo thả trực tiếp vào bản vẽ hiện hành. Cách làm này giúp bản vẽ của bạn sạch hơn, không bị lẫn các layer rác từ file gốc.

Xử lý tỷ lệ (Scale) bản vẽ

Hầu hết các block máy bơm tại Webdien.vn được vẽ ở đơn vị mm. Khi chèn vào bản vẽ, hãy kiểm tra biến INSUNITS để đảm bảo máy bơm không bị quá to hoặc quá nhỏ so với hệ thống đường ống. Nếu cần thiết, hãy sử dụng lệnh SCALE với tham số Reference để điều chỉnh chính xác theo catalogue máy thực tế.

Ứng dụng thực tế trong các công trình cơ điện

Việc sở hữu một bộ thư viện cad máy bơm đầy đủ cho phép kỹ sư linh hoạt trong nhiều loại hình công trình khác nhau. Mỗi loại máy bơm sẽ có những đặc thù lắp đặt riêng biệt mà bạn cần lưu ý trên bản vẽ kỹ thuật.

• Hệ thống cấp nước tòa nhà: Sử dụng các block máy bơm trục đứng để thiết kế cụm bơm tăng áp (Booster Pump). Các bản vẽ này đòi hỏi sự chi tiết về van một chiều, van chặn và bình tích áp đi kèm.
• Hệ thống PCCC: Bản vẽ cụm bơm chữa cháy thường bao gồm bơm điện, bơm bù áp và bơm diesel. Thư viện của chúng tôi cung cấp đầy đủ các góc nhìn từ mặt bằng đến mặt cắt để bạn hoàn thiện hồ sơ hoàn công.
• Hệ thống xử lý nước thải: Ứng dụng các block máy bơm chìm đặt trong hố ga. Đặc điểm của loại bơm này là cần thể hiện rõ xích kéo và thanh dẫn hướng (guide rail).

Lưu ý quan trọng về tiêu chuẩn kỹ thuật bản vẽ

Khi sử dụng file từ bất kỳ nguồn nào, kể cả thư viện máy bơm chuẩn, kỹ sư cần tuân thủ các quy định quốc tế và trong nước. Bản vẽ của bạn phải thể hiện rõ các ký hiệu theo tiêu chuẩn TCVN hoặc IEC 60617 để các đơn vị thi công và giám sát dễ dàng đọc hiểu.

Một bản vẽ thiết kế máy bơm chuyên nghiệp không chỉ cần đẹp mà phải đảm bảo tính khả thi trong lắp đặt. Hãy luôn kiểm tra khoảng cách bảo trì (clearance) quanh máy bơm tối thiểu là 600mm để thuận tiện cho việc sửa chữa sau này.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
