Thư Viện CAD Kí Hiệu Điện Chuẩn Kỹ Thuật: Tải Miễn Phí Tại Webdien
Thư viện CAD kí hiệu điện là công cụ không thể thiếu giúp các kỹ sư điện tiết kiệm hàng giờ đồng hồ khi triển khai bản vẽ thiết kế hệ thống.
Mục lục bài viết:
Tầm quan trọng của thư viện kí hiệu điện chuẩn trong thiết kế
Trong môi trường làm việc áp lực với các deadline dự án gắt gao, việc ngồi vẽ lại từng ký hiệu aptomat, ổ cắm hay đèn chiếu sáng là một sự lãng phí thời gian vô ích. Thư viện CAD kí hiệu điện không chỉ giúp tăng tốc độ làm việc mà còn đảm bảo tính thống nhất cho toàn bộ hồ sơ thiết kế. Khi sử dụng các block chuẩn, bạn sẽ tránh được những sai sót đáng tiếc về tỉ lệ và hình dạng, giúp bản vẽ trở nên chuyên nghiệp hơn trong mắt chủ đầu tư và đơn vị thẩm tra.
Bên cạnh đó, việc sử dụng các ký hiệu theo chuẩn IEC hay TCVN giúp các đơn vị thi công dễ dàng đọc hiểu bản vẽ mà không cần giải thích thêm. Điều này đặc biệt quan trọng trong các dự án quy mô lớn như nhà máy công nghiệp hoặc chung cư cao tầng, nơi mà sự chính xác của từng ký hiệu thiết bị điện là ưu tiên hàng đầu để đảm bảo an toàn vận hành.
Danh sách thư viện file CAD điện tại Webdien.vn

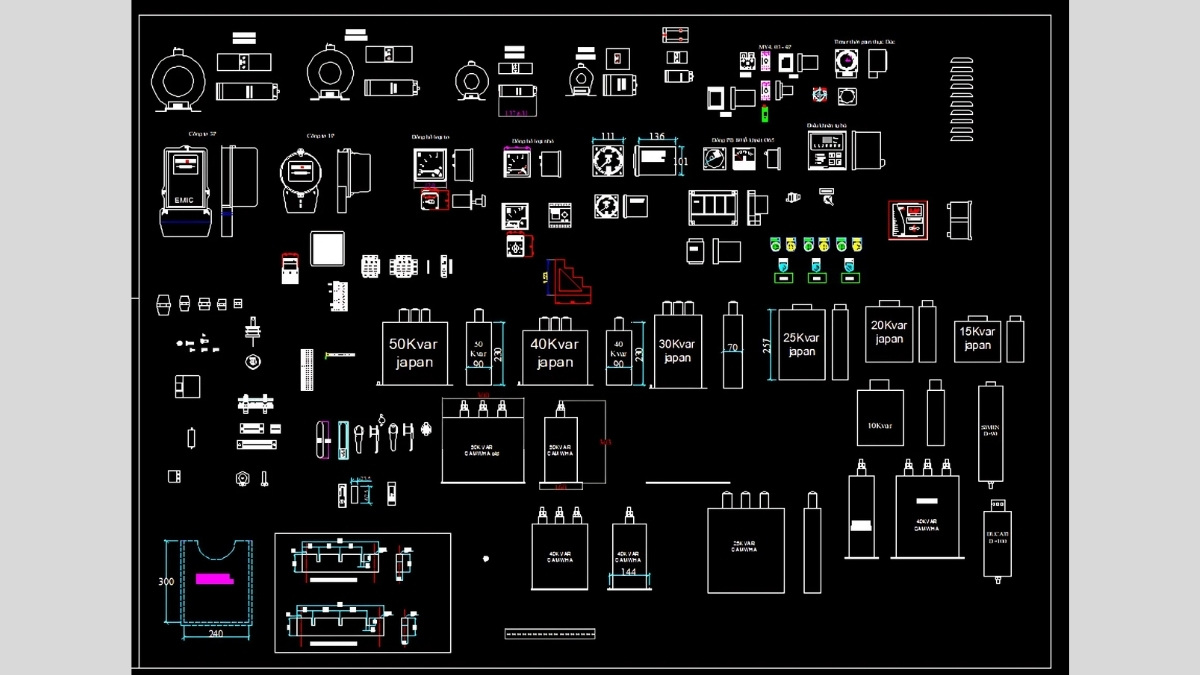

Webdien.vn đã tổng hợp và phân loại các bộ thư viện từ cơ bản đến chuyên sâu, hỗ trợ đầy đủ các hệ thống từ điện động lực, điện chiếu sáng đến hệ thống điện nhẹ (ELV). Các file đều được định dạng .dwg tương thích tốt với nhiều phiên bản AutoCAD từ cũ đến mới nhất.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Kí hiệu điện dân dụng | .dwg | AutoCAD | Ổ cắm, công tắc, đèn LED, quạt… | Sẵn sàng |
| Sơ đồ nguyên lý tủ điện | .dwg | AutoCAD | MCB, MCCB, Contactor, Relay… | Sẵn sàng |
| Symbol điện chuẩn IEC | .dwg | AutoCAD | Ký hiệu chuẩn quốc tế cho dự án lớn | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn cách sử dụng block điện trong AutoCAD hiệu quả
Để sử dụng thư viện CAD kí hiệu điện một cách tối ưu, bạn không nên sử dụng lệnh Copy/Paste thông thường giữa các bản vẽ vì dễ làm rác bản vẽ (tăng dung lượng file do mang theo các layer thừa). Thay vào đó, hãy sử dụng công cụ Design Center (lệnh tắt ADC) hoặc tạo Tool Palettes (lệnh TP) để quản lý các block kí hiệu một cách chuyên nghiệp.
Khi chèn các ký hiệu vào bản vẽ, hãy lưu ý đến tỉ lệ (scale) của block so với khổ giấy và viewport của bạn. Hầu hết các thư viện tại Webdien đều được thiết kế ở tỉ lệ 1:1 với đơn vị milimet (mm). Việc quản lý các ký hiệu qua hệ thống Layer riêng biệt (ví dụ: E-SYMBOL-LIGHTING, E-SYMBOL-POWER) sẽ giúp bạn dễ dàng kiểm soát việc hiển thị và in ấn sau này.
Lưu ý về quản lý Layer và màu sắc
Một bản vẽ điện tốt cần sự rõ ràng. Bạn nên quy định màu sắc khác nhau cho các nhóm kí hiệu khác nhau: màu vàng cho thiết bị chiếu sáng, màu xanh cho ổ cắm và màu đỏ cho các thiết bị bảo vệ tủ điện. Việc này giúp bản vẽ dễ đọc hơn rất nhiều khi hiển thị trên màn hình AutoCAD nền đen.
Các tiêu chuẩn kí hiệu điện quốc tế và Việt Nam cần nắm vững
Việc nắm vững các tiêu chuẩn như IEC 60617 (quốc tế) hay TCVN 1613-75 (Việt Nam) là bắt buộc đối với một kỹ sư thiết kế chuyên nghiệp. Thư viện CAD kí hiệu điện do Webdien cung cấp luôn cố gắng bám sát các tiêu chuẩn này để đảm bảo tính pháp lý cho hồ sơ thiết kế của bạn.
Trong các dự án có vốn đầu tư nước ngoài, khách hàng thường yêu cầu khắt khe về việc sử dụng symbol chuẩn quốc tế. Ngược lại, với các công trình dân dụng trong nước, sự đơn giản và dễ hiểu lại được ưu tiên hàng đầu. Bộ sưu tập của chúng tôi bao quát cả hai nhu cầu này, cho phép bạn linh hoạt lựa chọn tùy theo tính chất dự án cụ thể.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
