Thư viện CAD giao thông đầy đủ và chuẩn xác nhất cho kỹ sư

Thư viện CAD giao thông là tài liệu không thể thiếu đối với mọi kỹ sư hạ tầng khi đối mặt với áp lực tiến độ dự án sát sao. Việc sở hữu bộ block chuẩn giúp bạn tiết kiệm hàng giờ đồng hồ vẽ tay thủ công các chi tiết lặp lại.

Tại sao kỹ sư cần thư viện CAD giao thông chuẩn?

Trong thực tế triển khai các dự án quy hoạch đô thị hay thiết kế hạ tầng đường bộ, việc vẽ lại từng biển báo hay vạch sơn đường theo đúng quy chuẩn 41:2019/BGTVT cực kỳ tốn thời gian. Một sai sót nhỏ về tỷ lệ block CAD giao thông cũng có thể dẫn đến sai lệch trong hồ sơ thiết kế cơ sở hoặc bản vẽ thi công.

Sử dụng thư viện từ Webdien.vn giúp các kỹ sư đồng bộ hóa hệ thống ký hiệu trên toàn bộ bản vẽ. Điều này không chỉ tăng tính thẩm mỹ mà còn đảm bảo tính chuyên nghiệp khi trình duyệt dự án với các cơ quan quản lý nhà nước.

Theo kinh nghiệm thực tế từ các dự án chung cư và khu công nghiệp lớn, việc tận dụng kho dữ liệu có sẵn giúp đẩy nhanh tốc độ hoàn thiện bản vẽ lên gấp 3 lần. Thay vì loay hoay tìm kiếm thông số, bạn chỉ cần “drag and drop” các linh kiện cần thiết vào viewport.

Danh sách các file trong bộ thư viện giao thông

Chúng tôi đã tổng hợp những hạng mục quan trọng nhất, từ biển báo, đèn tín hiệu đến các loại phương tiện giao thông phổ biến. Tất cả đều được dọn dẹp layer sạch sẽ, đảm bảo không gây nặng bản vẽ khi import vào dự án lớn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật giao thông

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý thư viện hiệu quả

Để bộ thư viện cad giao thông phát huy tối đa hiệu quả, bạn cần biết cách tổ chức chúng trong AutoCAD một cách khoa học. Thay vì mở từng file đơn lẻ, hãy sử dụng tính năng DesignCenter (phím tắt ADCENTER) để quản lý.

Cách bước thêm block vào bản vẽ:

• Bước 1: Tải file từ hệ thống Webdien.vn và giải nén vào một thư mục cố định trên ổ cứng.
• Bước 2: Trong AutoCAD, gõ lệnh ADC để mở trung tâm thiết kế.
• Bước 3: Tìm đến thư mục chứa file DWG giao thông vừa tải.
• Bước 4: Kéo thả các block cần thiết trực tiếp vào bản vẽ đang làm việc.

Một lưu ý quan trọng là hãy luôn kiểm tra đơn vị bản vẽ (lệnh UNITS). Hầu hết các file trong thư viện của chúng tôi được thiết kế theo đơn vị mm. Nếu bản vẽ của bạn dùng đơn vị khác, hãy scale lại theo tỷ lệ tương ứng để tránh sai sót kề kích thước thực tế.

Tiêu chuẩn kỹ thuật trong bản vẽ giao thông

Bản vẽ giao thông không chỉ cần đẹp mà phải tuân thủ nghiêm ngặt các quy định pháp luật. Bộ thư viện này được xây dựng dựa trên các tiêu chuẩn hiện hành như TCVN và quy chuẩn kỹ thuật quốc gia về báo hiệu đường bộ.

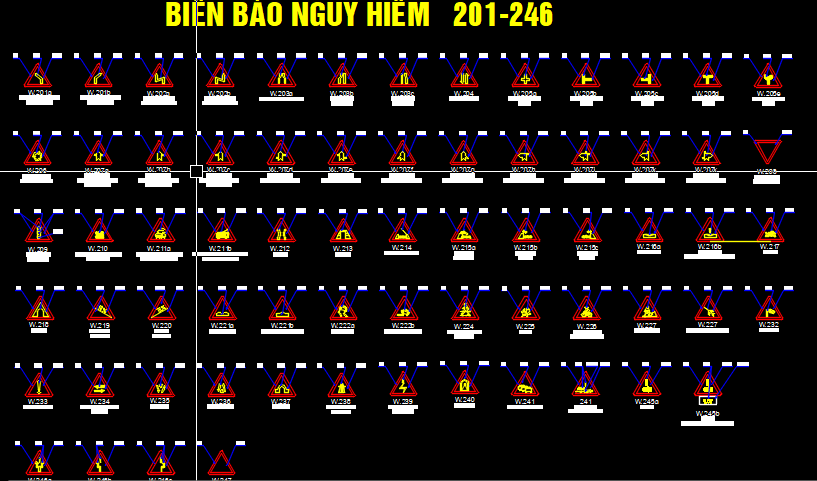

Đối với các block biển báo, hình dáng và màu sắc được giữ nguyên bản theo quy định của Bộ Giao thông Vận tải. Các vạch sơn đường cũng được tính toán chiều rộng và khoảng cách khe hở chuẩn xác, giúp kỹ sư dễ dàng thực hiện lệnh Array hoặc Measure trong CAD.

Việc sử dụng layer trong bộ thư viện cũng được tối ưu. Mỗi nhóm đối tượng (biển báo, cây xanh, phương tiện) đều nằm trên các layer riêng biệt với màu sắc phân tách rõ ràng. Điều này giúp việc quản lý hiển thị và in ấn hồ sơ kỹ thuật trở nên đơn giản hơn bao giờ hết.

Đóng góp & cập nhật thư viện

Cộng đồng tại Webdien.vn luôn không ngừng chia sẻ và hoàn thiện kho dữ liệu. Nếu bạn có những bộ block giao thông chất lượng hoặc phát hiện sai sót kỹ thuật trong file, đừng ngần ngại phản hồi cho chúng tôi.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
