Thư Viện CAD Gạch Thông Gió: Tổng Hợp Mẫu Đẹp Và Chuẩn Kỹ Thuật

Thư viện CAD gạch thông gió là công cụ không thể thiếu giúp các kiến trúc sư và kỹ sư tối ưu hóa bản vẽ thiết kế mặt đứng và thông gió tự nhiên.

1. Lợi ích khi sử dụng thư viện CAD gạch thông gió chuẩn

Trong thiết kế kiến trúc hiện đại, việc sử dụng thư viện CAD gạch thông gió giúp bạn tiết kiệm hàng giờ đồng hồ so với việc ngồi vẽ lại từng họa tiết phức tạp. Những Block CAD được chuẩn hóa về tỷ lệ giúp bản vẽ kỹ thuật trở nên chuyên nghiệp và chính xác tuyệt đối.

Bên cạnh đó, việc có sẵn các mẫu gạch bông gió đa dạng từ hình bánh ú, hình hoa lá đến các khối hình học giúp người thiết kế dễ dàng thử nghiệm nhiều phương án Facade (mặt đứng) khác nhau. Điều này không chỉ nâng cao tính thẩm mỹ mà còn đảm bảo yêu cầu về đối lưu không khí và chắn nắng cho công trình.

2. Danh sách file thư viện gạch thông gió tại Webdien.vn

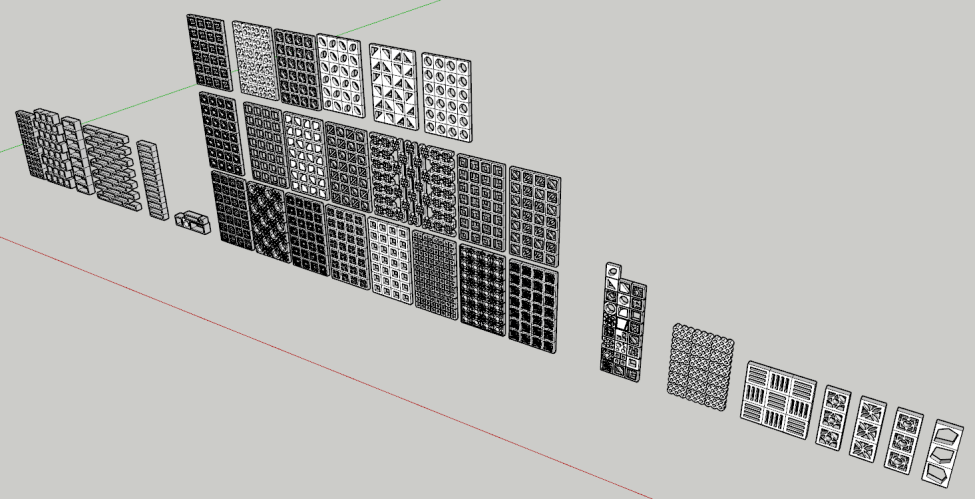

Webdien.vn đã tổng hợp và phân loại các bộ thư viện từ 2D đến 3D để phục vụ đầy đủ nhu cầu của anh em kỹ thuật. Dưới đây là các tệp tin có sẵn trong hệ thống:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và chèn Block gạch thông gió vào AutoCAD

Để sử dụng hiệu quả thư viện CAD gạch thông gió, các bạn có thể làm theo các bước đơn giản sau:

• Bước 1: Tải file .dwg từ hệ thống Webdien.vn về máy tính.
• Bước 2: Mở file AutoCAD đang thiết kế và file thư viện vừa tải.
• Bước 3: Sử dụng lệnh CTRL+C tại file thư viện và CTRL+V sang bản vẽ dự án.
• Bước 4: Sử dụng lệnh Insert (I) hoặc DesignCenter (DC) để quản lý các block một cách khoa học hơn.

Theo kinh nghiệm thực tế, các bạn nên đặt các block gạch thông gió vào một Layer riêng (ví dụ: L-Arch-GachThongGio) để dễ dàng quản lý hiển thị và in ấn sau này. Đừng quên kiểm tra tỷ lệ (Scale) của Block so với đơn vị bản vẽ (thường là mm) để tránh sai sót khi thi công.

4. Ứng dụng thực tế của gạch thông gió trong thiết kế

Gạch thông gió không chỉ đơn thuần là vật liệu xây dựng mà còn là ngôn ngữ thiết kế độc đáo. Dưới đây là một số ứng dụng tiêu biểu mà các kiến trúc sư thường xuyên sử dụng:

4.1. Thiết kế mặt đứng Facade và chắn nắng

Việc sử dụng gạch thông gió giúp tạo ra một lớp vỏ bao che có khả năng “thở”. Điều này cực kỳ quan trọng tại khí hậu nhiệt đới như Việt Nam, giúp giảm bức xạ nhiệt trực tiếp vào tường nhà nhưng vẫn cho gió tự nhiên lưu thông vào bên trong không gian sống.

4.2. Vách ngăn nội thất trang trí

Trong các căn hộ hoặc văn phòng, gạch thông gió được sử dụng như một vách ngăn hờ, giúp phân chia không gian mà không gây cảm giác bí bách, chật chội. Hiệu ứng ánh sáng xuyên qua các lỗ hổng của gạch tạo nên những mảng đổ bóng nghệ thuật vào các khung giờ khác nhau trong ngày.

5. Lưu ý kỹ thuật và tiêu chuẩn lắp đặt

Khi sử dụng thư viện CAD gạch thông gió để triển khai bản vẽ thi công, kỹ sư cần chú ý đến các yếu tố kỹ thuật sau:

“Việc thi công gạch thông gió đòi hỏi sự chuẩn xác về cốt cao độ và kỹ thuật liên kết giữa các viên gạch để đảm bảo an toàn kết cấu, đặc biệt là với những mảng tường cao trên 3m.”

Cần bố trí bổ trụ hoặc giằng bê tông cốt thép định kỳ để gia cố mảng tường gạch bông gió. Trong bản vẽ CAD, hãy thể hiện rõ chi tiết liên kết này để nhà thầu có thể báo giá và thi công chính xác nhất theo tiêu chuẩn TCVN hiện hành.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
