Tải Thư Viện CAD Cửa Xingfa Full Bản Vẽ Chi Tiết Nhất 2026

Thư viện cad cửa xingfa là công cụ không thể thiếu giúp bạn hoàn thành bản vẽ thiết kế đúng tiến độ và chuẩn xác kỹ thuật trong bối cảnh các dự án xây dựng năm 2026 đòi hỏi sự tỉ mỉ cực cao.

Tại sao kiến trúc sư cần thư viện CAD cửa Xingfa chuẩn?

Trong quy trình thiết kế kiến trúc và triển khai bản vẽ thi công (Shopdrawing), việc tự ngồi vẽ lại từng mặt cắt nhôm hay các chi tiết phụ kiện cửa rất mất thời gian. Sử dụng bộ thư viện cad cửa xingfa có sẵn giúp bạn tiết kiệm đến 80% thời gian dàn trang bản vẽ.

Đặc biệt, nhôm Xingfa là hệ nhôm có cấu tạo phức tạp với nhiều hệ khác nhau như hệ 55, 63, 93. Việc sử dụng các block CAD được chuẩn hóa giúp bản vẽ của bạn chuyên nghiệp hơn, tránh sai sót khi tính toán kích thước thông thủy hoặc lắp đặt phụ kiện thực tế tại công trình.

“Việc sở hữu một bộ thư viện đầy đủ không chỉ là vấn đề tốc độ, mà còn là sự khẳng định về tính chính xác kỹ thuật trong từng nét vẽ của người kỹ sư.”

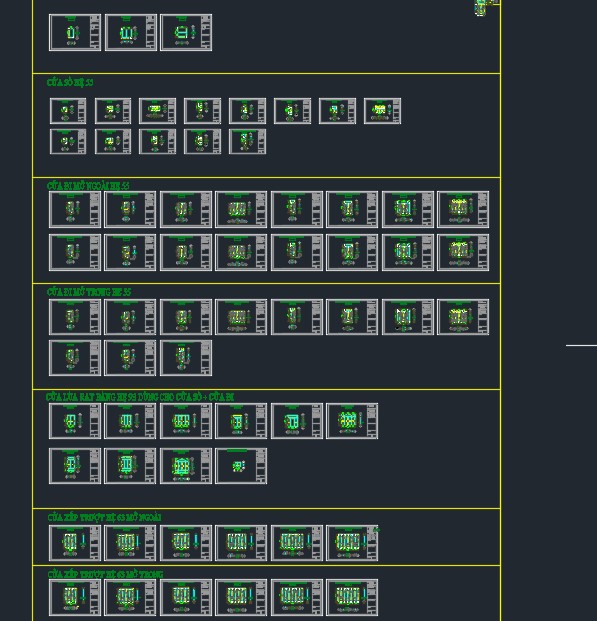

Danh sách file bản vẽ CAD cửa nhôm Xingfa cập nhật

Dưới đây là bảng tổng hợp các file bản vẽ chi tiết nhất có trong bộ sưu tập của Webdien.vn. Các file được phân loại rõ ràng theo hệ nhôm và loại cửa để bạn dễ dàng tra cứu và áp dụng vào bản vẽ AutoCAD của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý Block cửa trong AutoCAD

Để sử dụng hiệu quả bộ thư viện cad cửa xingfa, bạn nên thực hiện theo các bước chuẩn hóa sau để tránh làm nặng file bản vẽ tổng thể:

• Sử dụng lệnh DesignCenter (Ctrl+2): Thay vì copy-paste thủ công, hãy dùng DesignCenter để kéo các Block cửa trực tiếp từ file thư viện vào bản vẽ đang làm việc.
• Quản lý Layer rõ ràng: Đảm bảo các thành phần như khung nhôm, kính và phụ kiện nằm trên các layer khác nhau (ví dụ: CU-NHOM, CU-KINH) để dễ dàng quản lý hiển thị.
• Scale chuẩn tỷ lệ 1:1: Các file tại Webdien.vn được vẽ theo đơn vị mm với tỷ lệ 1:1, giúp bạn chèn trực tiếp vào mặt bằng mà không cần chỉnh sửa kích thước.

Ứng dụng thực tế của bộ thư viện trong dự án

Bộ file này không chỉ dành riêng cho việc vẽ mặt đứng, mà còn hỗ trợ đắc lực trong nhiều giai đoạn khác nhau của một dự án xây dựng từ dân dụng đến công nghiệp.

Đối với dự án nhà phố và chung cư cao cấp

Sử dụng các mẫu cửa đi 4 cánh hệ 55 hoặc cửa lùa hệ 93 giúp kiến trúc sư nhanh chóng phác thảo không gian nội thất, giúp chủ nhà hình dung rõ ràng về vị trí đóng mở cửa và hướng gió.

Đối với hồ sơ Shopdrawing thi công

Kỹ sư hiện trường cần những mặt cắt chi tiết từng mm để đặt hàng nhôm và kính chính xác. Các bản vẽ mặt cắt cửa xingfa trong thư viện này cung cấp đầy đủ thông số độ dày nhôm, vị trí lắp gioăng cao su và khe vít.

Các lưu ý kỹ thuật về hệ nhôm và mặt cắt

Khi sử dụng thư viện, bạn cần nắm rõ sự khác biệt giữa các hệ nhôm Xingfa phổ biến để chọn đúng Block CAD:

• Xingfa hệ 55: Thường dùng cho cửa đi mở quay và cửa sổ mở quay/mở hất. Độ dày nhôm từ 1.4mm đến 2.0mm.
• Xingfa hệ 63: Dành riêng cho dòng cửa đi xếp trượt nhiều cánh, giúp tiết kiệm diện tích tối đa.
• Xingfa hệ 93: Chuyên dụng cho các mẫu cửa sổ và cửa đi mở trượt (lùa) với khả năng chịu lực tốt.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
