Thư viện CAD cửa nhựa lõi thép đầy đủ và chuẩn kỹ thuật 2026

Thư viện CAD cửa nhựa lõi thép là tài liệu không thể thiếu đối với mọi kiến trúc sư khi deadline dự án đang cận kề mà việc vẽ chi tiết từng thanh profile lại quá tốn thời gian. Việc sở hữu một bộ sưu tập bản vẽ chuẩn xác không chỉ giúp tăng tốc độ thiết kế mà còn đảm bảo tính chuyên nghiệp trong hồ sơ bản vẽ kỹ thuật gửi đến khách hàng.

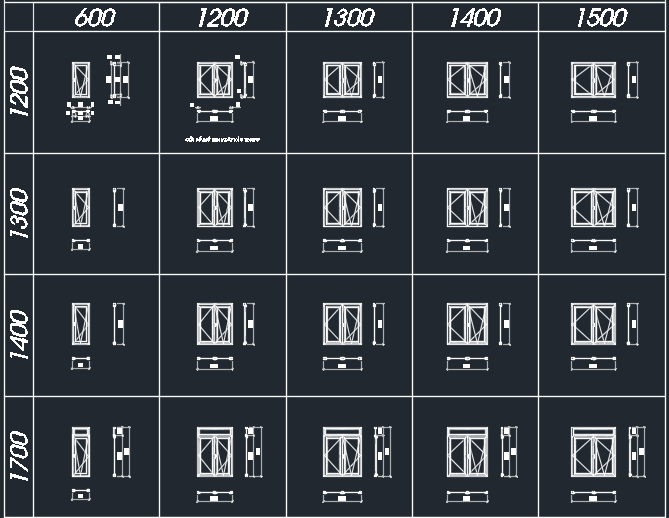

1. Danh sách thư viện file CAD cửa nhựa lõi thép mới nhất

Dưới đây là bảng tổng hợp các bộ file CAD được đội ngũ kỹ thuật của Webdien.vn kiểm tra và phân loại kỹ lưỡng. Các bản vẽ bao gồm đầy đủ các hệ cửa phổ biến như cửa đi mở quay, cửa sổ mở trượt, và các mặt cắt profile chi tiết giúp người dùng dễ dàng lồng ghép vào dự án của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn tải và sử dụng file DWG hiệu quả

Để tận dụng tối đa thư viện cad cửa nhựa lõi thép, các kĩ sư cần lưu ý một số thao tác cơ bản để tránh lỗi định dạng hoặc tỷ lệ khi đưa vào bản vẽ tổng thể. Việc quản lý layer đồng nhất giúp bản vẽ của bạn sạch sẽ và dễ chỉnh sửa hơn trong tương lai.

Cách bước tải và chèn block vào bản vẽ

Đầu tiên, bạn truy cập vào link tải tại Webdien.vn, chọn bộ file phù hợp với phiên bản AutoCAD đang sử dụng. Sau khi giải nén, bạn sử dụng lệnh DesignCenter (Ctrl + 2) hoặc đơn giản là Ctrl + C và Ctrl + V để đưa các block cửa nhựa vào bản vẽ thiết kế chính của mình.

Lưu ý về tỷ lệ (Scale) và đơn vị

Hầu hết các file trong thư viện của chúng tôi đều được vẽ theo tỷ lệ 1:1 với đơn vị mm. Tuy nhiên, trước khi in ấn hoặc triển khai chi tiết, bạn nên dùng lệnh Dist để kiểm tra lại kích thước thực tế của thanh profile hoặc khuôn cửa nhựa lõi thép nhằm đảm bảo độ chính xác tuyệt đối.

3. Ứng dụng thực tế trong các công trình dân dụng

Việc sử dụng thư viện CAD cửa nhựa lõi thép chuẩn giúp đồng bộ hóa quy trình thiết kế giữa các bộ phận kiến trúc, nội thất và điện nước (MEP). Khi có bản vẽ chi tiết, việc tính toán khối lượng và đặt hàng sản xuất trở nên minh bạch và ít sai sót hơn rất nhiều.

“Việc sử dụng bộ thư viện chuẩn của Webdien đã giúp tôi hoàn thành hồ sơ kiến trúc chung cư mini nhanh hơn 30% so với việc tự triển khai chi tiết cửa từ đầu.” – KTS. Minh Hoàng chia sẻ.

Dành cho thiết kế kiến trúc chung cư và nhà phố

Với các dự án nhà ở hiện đại, cửa nhựa lõi thép thường được ưu tiên nhờ khả năng cách âm, cách nhiệt vượt trội. Sử dụng các bản vẽ mặt cắt có sẵn giúp bạn trình bày rõ ràng với chủ đầu tư về cấu tạo của thép gia cường bên trong thanh nhựa uPVC, tạo sự tin tưởng về độ bền công trình.

4. Các tiêu chuẩn kỹ thuật quan trọng của cửa nhựa lõi thép

Một bản vẽ thư viện cad cửa nhựa lõi thép chất lượng phải phản ánh đúng các tiêu chuẩn công nghiệp hiện hành như TCVN hoặc IEC. Điều này đảm bảo rằng khi thợ thi công nhìn vào bản vẽ, họ có thể hiểu ngay các vị trí khoan lỗ thoát nước hay lắp đặt bản lề 3D.

• Thanh nhựa uPVC: Phải có khoang trống dày dặn, chịu được tác động của tia UV và thời tiết khắc nghiệt tại Việt Nam.
• Thép gia cường: Độ dày thường từ 1.2mm đến 2.0mm tùy thuộc vào kích thước cánh cửa để đảm bảo không bị xệ theo thời gian.
• Hệ gioăng kép: Đảm bảo độ kín khít cao, ngăn nước mưa và bụi bẩn xâm nhập vào bên trong ngôi nhà.

5. Đóng góp và cập nhật thư viện cùng Webdien.vn

Webdien.vn luôn nỗ lực để trở thành kho tàng dữ liệu số hàng đầu cho ngành điện và xây dựng tại Việt Nam. Chúng tôi rất trân trọng những đóng góp từ các kĩ sư có kinh nghiệm để làm phong phú thêm bộ sưu tập thư viện cad cửa nhựa lõi thép này.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
