Cách Tải Và Cài Đặt Thư Viện CAD Electric Đầy Đủ Cho AutoCAD
Thư viện CAD Electric là thành phần cốt lõi giúp các kỹ sư điện hoàn thành bản vẽ kỹ thuật một cách nhanh chóng và chính xác nhất.
Mục lục bài viết:
- 1. Vấn đề thiếu thư viện CAD Electric trên AutoCAD mặc định
- 2. Danh sách thư viện block điện chuẩn tại Webdien.vn
- 3. Hướng dẫn tải và tích hợp thư viện vào AutoCAD
- 4. Ứng dụng thực tế của bộ thư viện trong thiết kế
- 5. Lưu ý về tiêu chuẩn kỹ thuật và tỷ lệ bản vẽ
- 6. Đóng góp và cập nhật thư viện cộng đồng
- 7. Câu hỏi thường gặp (FAQ)
1. Vấn đề thiếu thư viện CAD Electric trên AutoCAD mặc định

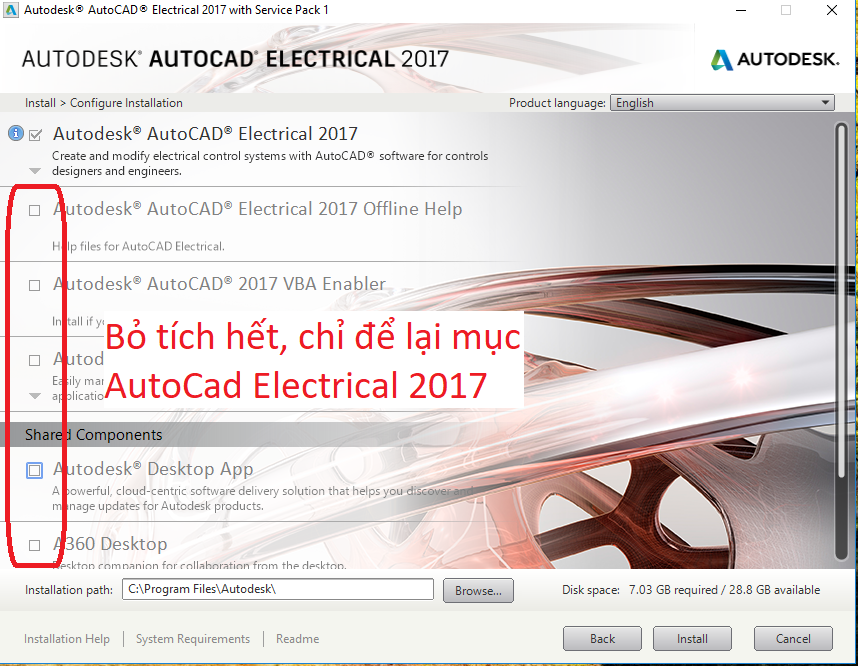

Nhiều kỹ sư khi mới cài đặt AutoCAD hoặc tải phiên bản AutoCAD Electrical từ trang chủ Autodesk thường gặp phải tình trạng thiếu thư viện CAD Electric trầm trọng. Thông thường, phần mềm chỉ cung cấp một vài ký hiệu cơ bản, không đủ để đáp ứng các dự án thực tế tại Việt Nam vốn đòi hỏi sự chi tiết và tuân thủ các tiêu chuẩn như TCVN hay IEC.
Việc tự ngồi vẽ lại từng block thiết bị điện như Aptomat (CB), contactor, hay rơ-le không chỉ làm tiêu tốn hàng giờ đồng hồ quý báu mà còn dễ dẫn đến sai sót về tỷ lệ (scale) giữa các linh kiện. Điều này gây khó khăn lớn khi bạn phải đối mặt với deadline bàn giao bản vẽ thiết kế hệ thống điện tòa nhà hoặc tủ điện công nghiệp đang cận kề.
Webdien.vn hiểu rõ những trở ngại này. Chúng tôi đã tổng hợp bộ thư viện CAD Electric chuyên sâu, bao gồm đầy đủ các Symbol và Block được chuẩn hóa, giúp bạn giải quyết triệt để bài toán thiếu hụt công cụ thiết kế.
2. Danh sách thư viện block điện chuẩn tại Webdien.vn
Dưới đây là bảng tổng hợp các nhóm file thư viện điện phổ biến nhất mà các thành viên tại Webdien.vn thường xuyên sử dụng. Toàn bộ các file đều được kiểm tra kỹ lưỡng về định dạng và tính tương thích trên nhiều phiên bản AutoCAD khác nhau.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Symbol_IEC_Standard | .dwg | AutoCAD | Ký hiệu sơ đồ nguyên lý chuẩn IEC | Sẵn sàng |
| Block_Tu_Dien_2D | .dwg | AutoCAD | Bản vẽ mặt cắt thiết bị tủ điện | Sẵn sàng |
| Lighting_Fixture_CAD | .dwg | AutoCAD | Thư viện đèn LED và chiếu sáng | Sẵn sàng |
| Socket_Switch_Library | .dwg | AutoCAD | Ổ cắm, công tắc dân dụng | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn tải và tích hợp thư viện vào AutoCAD
Quy trình cài đặt thư viện vào phần mềm không quá phức tạp nếu bạn nắm rõ các bước cơ bản. Việc tổ chức file khoa học sẽ giúp quá trình truy xuất Block nhanh hơn đáng kể trong khi làm việc.
Bước 1: Tải và giải nén thư viện
Sau khi nhận được link tải từ Webdien.vn, bạn cần tải file về máy tính. Thông thường file sẽ có định dạng nén (.zip hoặc .rar) để đảm bảo dung lượng nhẹ. Hãy giải nén vào một thư mục cố định, ví dụ: C:AutoCAD_LibraryElectric_Blocks.
Bước 2: Sử dụng lệnh Tool Palettes (TP)
Trong AutoCAD, bạn nhấn phím tắt Ctrl + 3 để mở bảng Tool Palettes. Đây là cách chuyên nghiệp nhất để quản lý thư viện CAD Electric. Bạn chỉ cần kéo thả các file .dwg đã tải vào bảng này để tạo ra các lối tắt sử dụng nhanh cho mọi dự án sau này.
Bước 3: Thiết lập đường dẫn Support File Search Path
Vào lệnh OPTIONS (phím tắt OP), chọn tab Files. Tại mục Support File Search Path, hãy nhấn Add và dẫn đến thư mục chứa thư viện điện. Thao tác này giúp AutoCAD luôn nhận diện được các mẫu hatch hoặc font chữ đi kèm trong bộ thư viện.
4. Ứng dụng thực tế của bộ thư viện trong thiết kế
Bộ thư viện CAD Electric này không chỉ là những hình vẽ vô hồn mà là kết quả của quá trình tích lũy từ hàng trăm dự án thực tế của cộng đồng Webdien.
Đối với thiết kế tủ điện công nghiệp
Các kỹ sư có thể tìm thấy đầy đủ các mặt cắt của biến tần, khởi động từ và các thanh đồng busbar. Việc sử dụng Block có sẵn giúp Layout tủ điện trông chuyên nghiệp hơn, giúp đơn vị thi công dễ dàng hình dung khoảng cách lắp đặt thực tế giữa các thiết bị.
Đối với thiết kế điện dân dụng và tòa nhà
Thư viện cung cấp các ký hiệu ổ cắm, công tắc, bảng điện theo đúng tiêu chuẩn kỹ thuật. Khi triển khai bản vẽ mặt bằng chiếu sáng, bạn có thể sử dụng các Block đèn LED với đầy đủ thông số về công suất và kích thước lỗ khoét, giúp giảm thiểu sai sót khi đặt hàng vật tư.
5. Lưu ý về tiêu chuẩn kỹ thuật và tỷ lệ bản vẽ
Một sai lầm phổ biến khi sử dụng thư viện CAD Electric từ nhiều nguồn khác nhau là sự không đồng nhất về đơn vị (Unit). Một số file có thể sử dụng đơn vị Inches trong khi tiêu chuẩn Việt Nam là Millimeters (mm). Hãy luôn sử dụng lệnh UNITS để kiểm tra trước khi chèn Block vào bản vẽ chính.
“Tiêu chuẩn IEC 60617 là hệ thống quy chuẩn quốc tế quan trọng nhất cho các ký hiệu điện. Khi sử dụng thư viện tại Webdien.vn, chúng tôi luôn ưu tiên cập nhật theo tiêu chuẩn này để đảm bảo bản vẽ của bạn có thể đọc hiểu bởi các đối tác quốc tế.”
Ngoài ra, hãy chú ý đến Layer của các Block. Thư viện tốt là thư viện có các đường nét được phân chia Layer rõ ràng (nét mảnh cho kích thước, nét đậm cho thiết bị chính), giúp việc in ấn bản vẽ trở nên sắc nét và dễ nhìn hơn.
6. Đóng góp và cập nhật thư viện cộng đồng
Webdien.vn không chỉ là nơi cung cấp file, mà còn là một cộng đồng kỹ sư cùng nhau phát triển. Nếu bạn có những Block thiết bị mới từ các hãng như Schneider, ABB, LS hay Mitsubishi, đừng ngần ngại chia sẻ để làm giàu thêm kho tài nguyên chung.
Chúng tôi định kỳ cập nhật các phiên bản file CAD mới để tương thích với các dòng AutoCAD đời cao (2024, 2025). Mọi đóng góp của bạn đều giúp cộng đồng kỹ sư điện Việt Nam nâng cao năng suất lao động và tính chuyên nghiệp trong công việc.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
7. Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
