Thư Viện Tủ Điện Cho CAD: Tổng Hợp File DWG Chuẩn Kỹ Thuật

Thư viện tủ điện cho cad là công cụ không thể thiếu đối với các kỹ sư khi đối mặt với áp lực deadline thiết kế hệ thống điện công nghiệp. Việc tự ngồi vẽ lại từng ký hiệu MCB hay biến tần không chỉ làm lãng phí thời gian mà còn dễ dẫn đến sai sót về tỷ lệ lắp đặt thực tế.

Tại sao kỹ sư điện cần thư viện tủ điện cho CAD chuẩn?

Trong môi trường làm việc chuyên nghiệp, việc sở hữu một bộ thư viện tủ điện cho cad đồng nhất giúp tăng tốc độ thiết kế lên đến 50%. Thay vì phải tìm kiếm rời rạc, các Block CAD được chuẩn hóa giúp bản vẽ sơ đồ nguyên lý và bản vẽ bố trí thiết bị (Layout) trở nên mạch lạc, dễ đọc hơn cho bộ phận thi công.

Theo kinh nghiệm thực tế, các lỗi về sai lệch kích thước tủ điện thường bắt nguồn từ việc sử dụng các ký hiệu không đúng tỷ lệ mm. Webdien.vn cung cấp các file được kiểm duyệt kỹ lưỡng, đảm bảo tương thích với các dòng thiết bị phổ biến của Schneider, ABB, Mitsubishi hay LS, giúp bản vẽ của bạn luôn đạt độ chính xác cao nhất.

Danh sách file thư viện tủ điện DWG cập nhật 2026

Dưới đây là tổng hợp các bộ sưu tập bản vẽ tủ điện mà chúng tôi đã chọn lọc kỹ lưỡng dành cho cộng đồng kỹ sư điện. Các file đều được định dạng DWG, hỗ trợ từ phiên bản AutoCAD 2007 trở lên để đảm bảo tính tương thích tối đa.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn sử dụng Block CAD tủ điện hiệu quả

Để tận dụng tối đa thư viện tủ điện cho cad, kỹ sư cần tuân thủ quy trình quản lý layer chặt chẽ. Việc gộp tất cả các block vào một layer duy nhất sẽ gây khó khăn cho việc chỉnh sửa và in ấn sau này. Chúng tôi khuyến khích bạn sử dụng lệnh DesignCenter (Ctrl + 2) để kéo thả các ký hiệu vào bản vẽ hiện hành.

Ngoài ra, hãy luôn kiểm tra đơn vị (Units) của bản vẽ trước khi chèn block. Một sai lầm phổ biến là chèn block hệ mm vào bản vẽ hệ inch, khiến kích thước thiết bị bị phóng to hoặc thu nhỏ sai lệch hoàn toàn so với thực tế lắp đặt trên thanh ray (din-rail).

Ứng dụng thực tế trong thiết kế MEP và tủ bảng điện

Trong các dự án tòa nhà chung cư hay nhà máy công nghiệp, thư viện tủ điện cho cad đóng vai trò cốt lõi trong hồ sơ thiết kế kỹ thuật. Các bộ phận tham gia dự án sẽ sử dụng chung một nguồn tài liệu để đảm bảo tính thống nhất.

Đối với đơn vị sản xuất tủ bảng điện

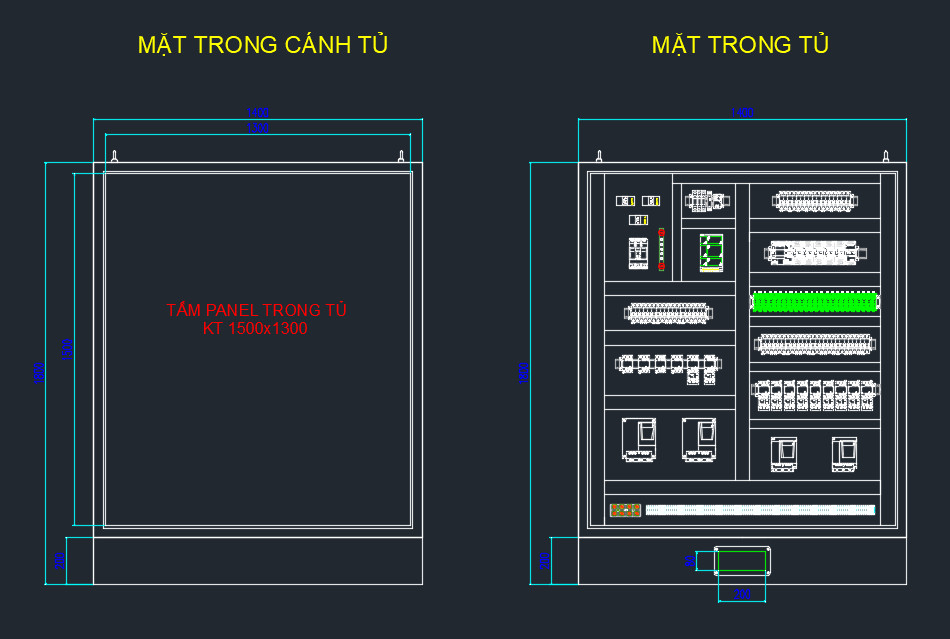

Việc sử dụng các bản vẽ layout tủ điện chuẩn giúp bộ phận đột dập CNC làm việc chính xác hơn. Các lỗ khoét cho đồng hồ đo, đèn báo hay tay nắm cửa tủ được định vị chính xác tuyệt đối từ khâu thiết kế trên AutoCAD.

Đối với kỹ sư tư vấn thiết kế MEP

Thư viện giúp thể hiện trực quan vị trí đặt tủ điện trong phòng kỹ thuật. Điều này cực kỳ quan trọng khi phối hợp (coordination) với các bộ phận khác như ống nước hay ống gió, tránh hiện tượng chồng lấn không gian lắp đặt.

Lưu ý về tiêu chuẩn IEC và TCVN khi chọn file

Một bộ thư viện tủ điện cho cad chất lượng phải tuân theo các tiêu chuẩn quốc tế như IEC 60617 cho ký hiệu điện. Việc sử dụng các ký hiệu “tự chế” không theo quy chuẩn có thể dẫn đến hiểu lầm trong quá trình vận hành và bảo trì hệ thống.

Tại Việt Nam, các bản vẽ cần đáp ứng các tiêu chuẩn TCVN liên quan đến an toàn điện. Khi tải file từ Webdien.vn, bạn nên kiểm tra lại độ dày nét vẽ (lineweight) để bản vẽ khi in ra đạt độ sắc nét, phân biệt rõ ràng giữa mạch lực và mạch điều khiển.

Câu hỏi thường gặp

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
