Tổng hợp thư viện CAD điện đầy đủ và chuẩn kỹ thuật mới nhất 2026

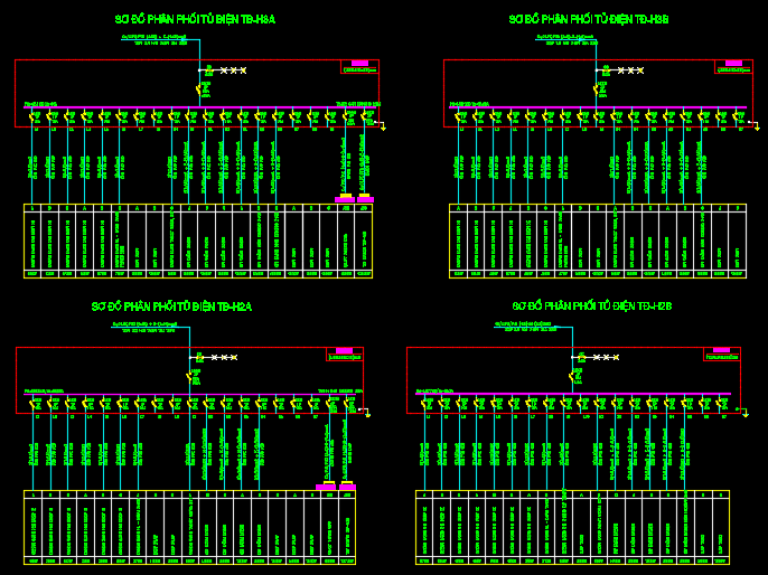

Thư viện CAD điện là công cụ không thể thiếu giúp các kỹ sư tiết kiệm hàng giờ đồng hồ thiết kế sơ đồ nguyên lý và mặt bằng điện.

Tại sao bạn nên sở hữu bộ thư viện CAD điện chuẩn?

Hãy tưởng tượng bạn đang đối mặt với deadline gắt gao cho dự án chung cư cao tầng nhưng lại phải ngồi vẽ lại từng cái ổ cắm hay tủ điện tổng. Việc sử dụng thư viện CAD điện được chuẩn hóa không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính đồng nhất cho toàn bộ hồ sơ thiết kế.

Tại Webdien.vn, chúng tôi hiểu rằng một bộ block CAD chất lượng cần phải tuân thủ nghiêm ngặt các quy định về layer, màu sắc và tỷ lệ. Thay vì lãng phí thời gian tìm kiếm rời rạc, việc sở hữu một kho dữ liệu tập trung giúp các kỹ sư điện dân dụng và công nghiệp duy trì sự chuyên nghiệp trong mắt đối tác và chủ đầu tư.

“Sử dụng thư viện block chuẩn giúp giảm thiểu đến 40% sai sót trong quá trình bóc tách khối lượng và trình bày bản vẽ kỹ thuật điện.”

Danh sách các file thư viện CAD điện phổ biến nhất

Dưới đây là bảng tổng hợp các file thư viện CAD điện đang được chia sẻ và cập nhật liên tục tại hệ thống của Webdien.vn. Các file này bao gồm đầy đủ các định dạng từ .dwg đến .dxf, tương thích với nhiều phiên bản phần mềm AutoCAD khác nhau.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý Block CAD điện hiệu quả

Để tối ưu hóa quy trình làm việc với thư viện CAD điện, bạn không nên chỉ đơn thuần là copy-paste. Việc quản lý các block theo dạng Design Center hoặc Tool Palettes sẽ giúp bạn truy xuất dữ liệu cực nhanh ngay trong giao diện làm việc của AutoCAD.

Các bước thêm thư viện vào Tool Palettes

Bước đầu tiên, hãy mở file chứa các block điện mà bạn vừa tải từ Webdien.vn. Sau đó, nhấn tổ hợp phím Ctrl + 3 để mở bảng Tool Palettes. Bạn chỉ cần kéo thả các block quan trọng vào bảng này để tạo riêng cho mình một bộ sưu tập cá nhân hóa.

Một lưu ý nhỏ nhưng vô cùng quan trọng: Luôn kiểm tra đơn vị (Units) của bản vẽ hiện hành. Nếu bản vẽ thư viện dùng hệ Inches trong khi bạn đang thiết kế hệ Milimeters, các thiết bị điện như tủ điện hay máy biến áp sẽ có kích thước sai lệch hoàn toàn, gây hậu quả nghiêm trọng khi thi công.

Ứng dụng thực tế trong các dự án cơ điện (MEP)

Việc ứng dụng thư viện CAD điện không chỉ giới hạn ở các bản vẽ 2D đơn thuần. Trong kỷ nguyên BIM (Building Information Modeling), các dữ liệu đồ họa này là nền tảng để phát triển các mô hình MEP chuyên sâu.

Đối với dự án dân dụng (Nhà phố, Biệt thự)

Kỹ sư thường sử dụng các block ký hiệu ổ cắm, công tắc thông minh và sơ đồ phân phối điện tầng. Việc dùng chung một bộ thư viện giúp bản vẽ sạch sẽ, dễ đọc, giúp đội ngũ thi công tránh lắp đặt nhầm vị trí thiết bị.

Đối với dự án công nghiệp (Nhà máy, Xưởng sản xuất)

Tại đây, độ chi tiết của thư viện CAD điện được đẩy lên cao nhất. Các block về máy biến áp, trạm hạ thế hay các tủ điều khiển trung tâm cần độ chính xác về kích thước thật để bố trí mặt bằng lắp đặt và tính toán khoảng cách an toàn điện theo tiêu chuẩn TCVN.

Tiêu chuẩn kỹ thuật và các lưu ý khi sử dụng

Khi sử dụng bất kỳ thư viện CAD điện nào, bạn cần đối chiếu với các tiêu chuẩn quốc tế như IEC 60617 hoặc tiêu chuẩn Việt Nam (TCVN). Một bản vẽ kỹ thuật chuyên nghiệp phải thể hiện rõ các thông số về layer (nét mảnh, nét đậm) và font chữ không bị lỗi (thường dùng font Unicode hoặc TCVN3).

Webdien.vn khuyến nghị bạn nên dọn dẹp (Purge) các bản vẽ thư viện trước khi chèn vào dự án chính để loại bỏ các layer rác và định nghĩa block thừa, giúp file bản vẽ nhẹ hơn và tránh tình trạng giật lag khi thao tác trên các bản vẽ quy mô lớn.

Đóng góp & cập nhật thư viện cộng đồng

Chúng tôi luôn mong muốn xây dựng một hệ sinh thái dữ liệu kỹ thuật điện mạnh mẽ. Nếu bạn có những bộ thư viện CAD điện tự tổng hợp hoặc các block thiết bị mới từ các hãng lớn như ABB, Schneider, LS, hãy chia sẻ cùng cộng đồng.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
