Download Thư Viện Hatch Trong CAD Miễn Phí Với Hơn 435 Mẫu Chuẩn

Download thư viện hatch trong cad là nhu cầu thiết yếu của bất kỳ kiến trúc sư hay kỹ sư nào khi muốn bản vẽ của mình trở nên trực quan và chuyên nghiệp hơn. Bạn đã bao giờ rơi vào tình huống deadline đang cận kề nhưng lại loay hoay vì bộ sưu tập hatch mặc định của AutoCAD quá nghèo nàn, không thể mô tả đúng vật liệu thực tế như gạch thẻ, gỗ sàn hay đá tự nhiên? Việc tìm kiếm và cài đặt một bộ thư viện hatch đầy đủ không chỉ giúp bạn tiết kiệm hàng giờ làm việc mà còn đảm bảo tính thẩm mỹ cao nhất cho hồ sơ thiết kế kỹ thuật.

Tại sao bạn cần download thư viện hatch trong CAD bên ngoài?

Mặc dù AutoCAD cung cấp một số mẫu hatch cơ bản, nhưng chúng thường không đủ để đáp ứng các yêu cầu khắt khe trong thiết kế nội thất và xây dựng hiện đại. Khi bạn download thư viện hatch trong cad từ các nguồn uy tín như Webdien.vn, bạn sẽ sở hữu những mẫu hoa văn tinh xảo từ hatch gạch trang trí, hatch các loại vật liệu cách điện đến các ký hiệu đặc thù trong ngành cơ điện (MEP). Việc sử dụng các mẫu hatch chuẩn giúp bản vẽ dễ đọc hơn, phân biệt rõ ràng các khu vực vật liệu khác nhau và tránh những sai sót không đáng có trong quá trình thi công thực tế tại công trường.

Theo kinh nghiệm thực tế từ các kỹ sư lâu năm, một bộ thư viện hatch tốt phải đảm bảo được độ nhẹ của file và tính tương thích cao. Thay vì tự tạo từng mẫu hatch thủ công tốn thời gian, việc sử dụng bộ thư viện có sẵn giúp bạn tập trung vào tư duy thiết kế và tối ưu hóa giải pháp kỹ thuật cho dự án. Đặc biệt đối với các bạn sinh viên đang làm đồ án, đây chính là “vũ khí” giúp bản vẽ của bạn ghi điểm tuyệt đối trong mắt giảng viên nhờ sự chi tiết và tỉ mỉ.

Danh sách chi tiết bộ thư viện 435 mẫu hatch tổng hợp

Dưới đây là bảng tổng hợp các loại hatch có trong bộ thư viện mà Webdien.vn đang cung cấp. Tất cả các file đã được kiểm tra về độ an toàn và tối ưu dung lượng để không làm lag máy khi thao tác trên các bản vẽ nặng.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cách thêm thư viện hatch vào AutoCAD nhanh chóng

Sau khi đã hoàn tất việc download thư viện hatch trong cad, bước tiếp theo bạn cần thực hiện là khai báo đường dẫn với phần mềm AutoCAD để có thể sử dụng chúng trực tiếp trong lệnh HATCH. Quy trình này khá đơn giản nhưng cần thực hiện chính xác để tránh lỗi không hiển thị mẫu hoa văn (pattern). Đầu tiên, bạn hãy giải nén bộ file đã tải về vào một thư mục cố định trên ổ cứng, ví dụ như D:LibraryAutoCAD_Hatch. Việc để ở ổ D hoặc E sẽ giúp bạn không bị mất thư viện khi cài lại Win hoặc nâng cấp AutoCAD.

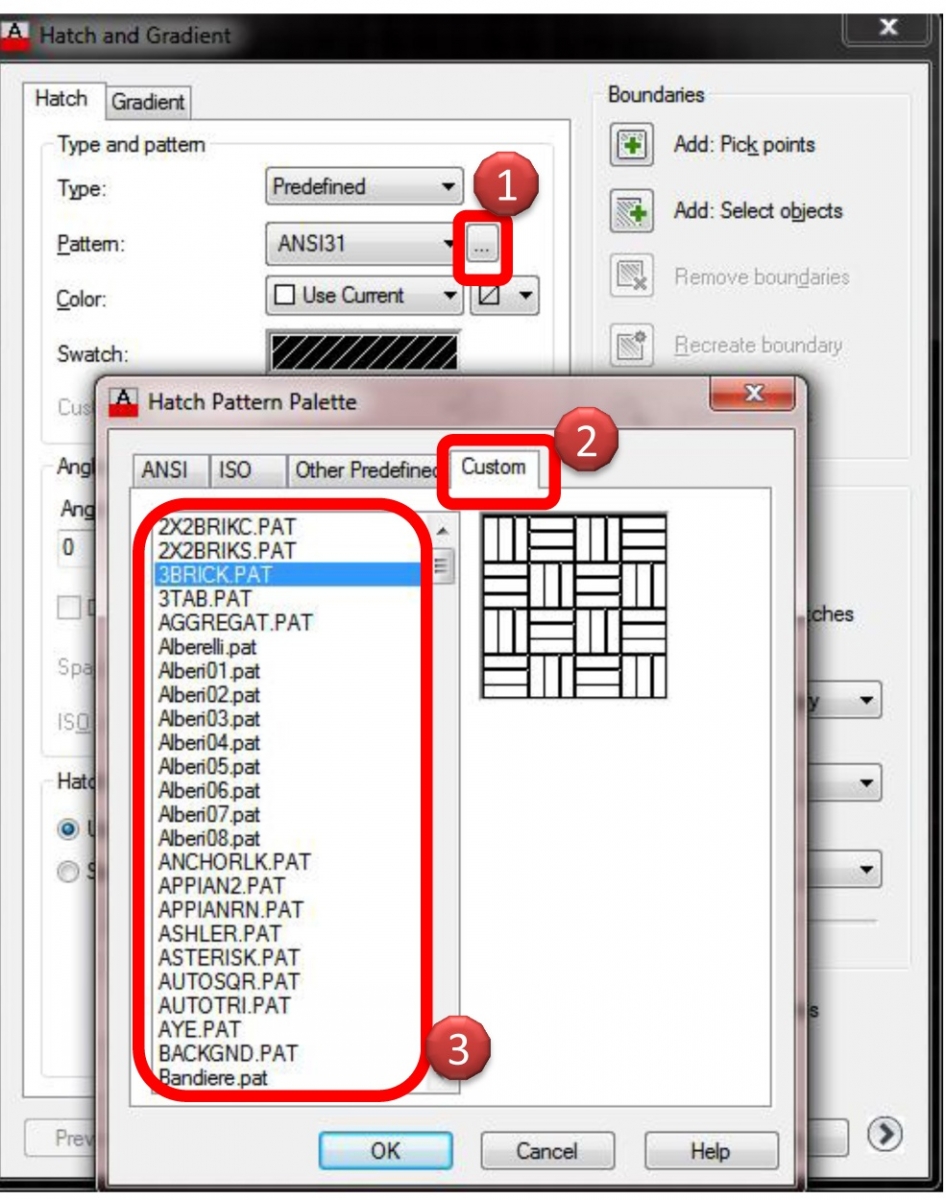

Tiếp theo, tại giao diện AutoCAD, bạn gõ lệnh OP (Options) và nhấn Enter. Trong thẻ Files, bạn tìm đến mục Support File Search Path, nhấn Add và chọn Browse để trỏ đến thư mục chứa các file .PAT vừa giải nén. Sau khi nhấn OK và Apply, bạn chỉ cần gõ lệnh H, vào phần Pattern và chọn thẻ Custom. Tại đây, toàn bộ các mẫu hatch mới sẽ hiện ra đầy đủ. Phương pháp này giúp bạn quản lý thư viện một cách chuyên nghiệp và không làm nặng file acad.pat mặc định của hệ thống.

Ứng dụng của thư viện hatch trong các dự án kỹ thuật điện và kiến trúc

Trong các bản vẽ thiết kế hệ thống điện, việc sử dụng hatch đóng vai trò quan trọng để phân biệt các vùng không gian kỹ thuật. Chẳng hạn, kỹ sư MEP thường dùng hatch để đánh dấu khu vực đặt máy biến áp, khu vực tủ điện trung thế hoặc các rãnh cáp dưới sàn. Việc sử dụng đúng mẫu hatch giúp đội ngũ thi công dễ dàng nhận diện mặt bằng, tránh khoan cắt nhầm vào các vị trí nhạy cảm đã được quy định trong bản vẽ thiết kế kỹ thuật.

Đối với kiến trúc sư, thư viện hatch là công cụ không thể thiếu khi triển khai hồ sơ bản vẽ mặt đứng và mặt cắt. Thay vì phải vẽ từng viên gạch thẻ hay các lớp cấu tạo sàn, việc áp dụng hatch chuẩn giúp thể hiện đúng ý đồ vật liệu một cách nhanh chóng. Đặc biệt, các mẫu hatch có độ chi tiết cao giúp bản vẽ in ra trông rất sang trọng và chuyên nghiệp, tạo niềm tin lớn cho chủ đầu tư khi duyệt phương án thiết kế.

Một số lưu ý quan trọng về scale và layer khi sử dụng hatch

Lỗi phổ biến nhất sau khi download thư viện hatch trong cad và áp dụng vào bản vẽ là hatch quá dày hoặc quá thưa khiến máy bị treo. Điều này thường do thông số Hatch Scale chưa phù hợp với đơn vị của bản vẽ (mm hay m). Bạn nên bắt đầu với giá trị scale là 1, sau đó tăng hoặc giảm dần theo tỉ lệ 10 hoặc 100 cho đến khi thấy mẫu hoa văn hiện rõ. Một mẹo nhỏ là hãy chọn mục Associative để hatch tự động cập nhật khi bạn thay đổi kích thước của đường bao (boundary).

Ngoài ra, hãy luôn tạo một layer riêng biệt cho hatch (thường đặt tên là L-HATCH) với màu sắc nhạt hoặc nét in mảnh. Điều này giúp bản vẽ không bị rối mắt và bạn có thể dễ dàng tắt/mở hatch khi cần tập trung vào các chi tiết kỹ thuật khác. Tránh sử dụng hatch đặc (Solid) quá nhiều trong các bản vẽ phức tạp vì nó sẽ làm tăng đáng kể dung lượng file DWG và gây khó khăn khi gửi file qua email hoặc upload lên các hệ thống quản lý dự án BIM.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
