Download Thư Viện CAD Tổng Hợp Full Miễn Phí 2026

Thư viện CAD tổng hợp là công cụ không thể thiếu giúp các kỹ sư điện và nhà thiết kế tối ưu hóa thời gian thực hiện bản vẽ kỹ thuật chuyên nghiệp.

Tại sao bạn cần một bộ thư viện CAD tổng hợp chuẩn?

Trong môi trường làm việc áp lực với deadline dày đặc, việc phải ngồi vẽ lại từng ký hiệu thiết bị điện hay các chi tiết cơ khí cơ bản là một sự lãng phí nguồn lực cực lớn. Một bộ thư viện CAD tổng hợp chất lượng không chỉ giúp bạn đẩy nhanh tốc độ thiết kế lên gấp 3-4 lần mà còn đảm bảo tính thống nhất cho toàn bộ hồ sơ bản vẽ.

Hãy tưởng tượng bạn đang thực hiện dự án thiết kế hệ thống điện cho một tòa nhà chung cư cao tầng. Thay vì tự tạo từng block CB, ổ cắm hay tủ điện, bạn chỉ cần “Drag & Drop” từ thư viện đã được chuẩn hóa theo tiêu chuẩn IEC. Điều này giúp hạn chế tối đa các sai sót về tỉ lệ (scale) và quản lý layer, giúp bản vẽ trở nên chuyên nghiệp hơn trong mắt chủ đầu tư và đơn vị thẩm tra.

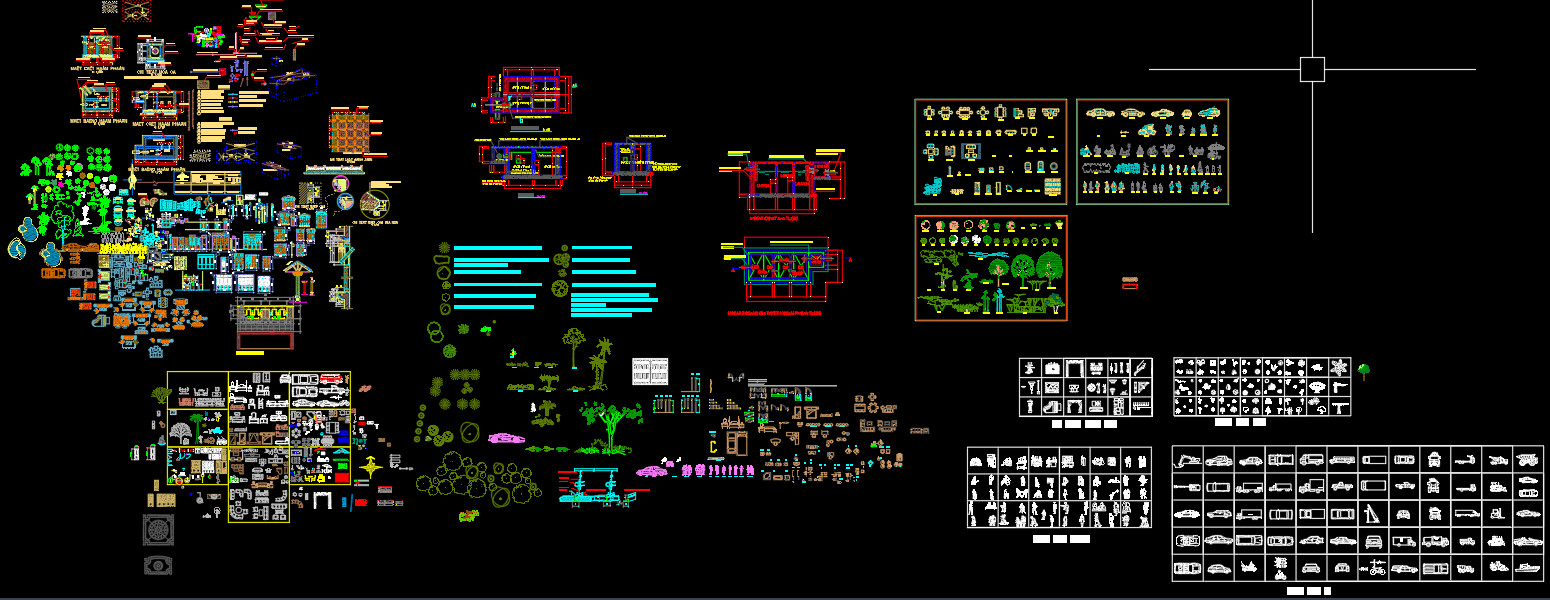

Chi tiết bộ file thư viện CAD tổng hợp tại Webdien.vn

Dưới đây là bảng tổng hợp các hạng mục file có trong bộ thư viện mà Webdien.vn đang cung cấp. Tất cả các file đều được kiểm tra kỹ lưỡng về lỗi font, dọn dẹp rác bản vẽ (Purge) để đảm bảo dung lượng nhẹ nhất khi sử dụng.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý Block CAD hiệu quả

Việc sở hữu thư viện CAD tổng hợp là một chuyện, nhưng sử dụng chúng sao cho khoa học lại là câu chuyện khác. Theo kinh nghiệm triển khai các dự án thực tế, chúng tôi khuyên bạn nên phân loại thư viện theo từng nhóm chức năng cụ thể ngay từ đầu.

Cách Import thư viện vào bản vẽ đang thiết kế

Để sử dụng các block từ thư viện, bạn không nên mở trực tiếp file thư viện rồi Copy-Paste (Ctrl+C, Ctrl+V). Cách làm này thường kéo theo các layer rác và định dạng text không mong muốn. Thay vào đó, hãy sử dụng lệnh Design Center (Ctrl + 2) hoặc tạo Tool Palettes (Ctrl + 3). Phương pháp này giúp bạn quản lý các ký hiệu điện một cách trực quan và truy xuất cực nhanh mà không làm nặng file hiện hành.

Xử lý lỗi lệch tỉ lệ (Scale)

Một vấn đề thường gặp khi tải thư viện autocad 2d là lỗi đơn vị giữa hệ Inch và hệ Milimeter. Trước khi chèn block, bạn cần kiểm tra lệnh UNITS của cả file nguồn và file đích. Hãy đảm bảo chúng cùng một hệ đơn vị để tránh trường hợp cái ổ cắm to bằng cái nhà khi chèn vào bản vẽ mặt bằng.

Các tiêu chuẩn kỹ thuật áp dụng trong bộ thư viện

Tại Webdien.vn, chúng tôi chú trọng vào tính chính xác của từng nét vẽ. Các ký hiệu trong bộ thư viện cad điện được thiết kế dựa trên các tiêu chuẩn hiện hành nhằm đảm bảo sự tương thích khi bạn nộp hồ sơ cho các cơ quan chức năng hoặc bàn giao cho nhà thầu thi công.

• Tiêu chuẩn IEC 60617: Áp dụng cho các ký hiệu sơ đồ nguyên lý điện (CB, Contactor, Relay, Biến áp…).
• Tiêu chuẩn TCVN: Đảm bảo phù hợp với các quy định về trình bày bản vẽ kỹ thuật tại Việt Nam.
• Hệ thống Layer: Được phân loại rõ ràng (Net, Hidden, Center, Dim, Text) với màu sắc chuẩn giúp quản lý in ấn dễ dàng.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
