Download Thư Viện CAD Điện Dân Dụng Chuẩn Kỹ Thuật 2026
Thư viện cad điện là công cụ không thể thiếu giúp các kỹ sư tiết kiệm hàng giờ đồng hồ thiết kế mà vẫn đảm bảo độ chính xác tuyệt đối theo tiêu chuẩn.
Mục lục bài viết:
Vì sao kỹ sư điện cần bộ thư viện CAD chuẩn?
Trong môi trường làm việc áp lực với các deadline dự án gắt gao, việc ngồi vẽ lại từng ký hiệu ổ cắm, công tắc hay tủ điện là một sự lãng phí thời gian vô cùng lớn. Việc sử dụng thư viện cad điện được xây dựng sẵn không chỉ giúp bạn đẩy nhanh tiến độ mà còn đảm bảo tính thống nhất cho toàn bộ hồ sơ thiết kế.
Khi tất cả các block CAD điện được chuẩn hóa theo tiêu chuẩn IEC hoặc TCVN, bản vẽ của bạn sẽ trở nên chuyên nghiệp hơn trong mắt đối tác và chủ đầu tư. Điều này cũng hạn chế tối đa những sai sót đáng tiếc khi bóc tách khối lượng hoặc triển khai thi công tại hiện trường do ký hiệu không rõ ràng.
Danh sách file thư viện CAD điện dân dụng mới nhất
Dưới đây là tổng hợp các bộ file được đội ngũ kỹ sư tại Webdien.vn lọc và kiểm tra kỹ lưỡng về tỷ lệ cũng như thuộc tính layer trước khi chia sẻ đến cộng đồng. Các file này tương thích tốt với hầu hết các phiên bản AutoCAD từ 2007 trở lên.
| Tên File | Định Dạng | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Ký hiệu thiết bị điện dân dụng | .dwg | v2026.1 | Ổ cắm, công tắc, đèn LED, quạt… | Sẵn sàng |

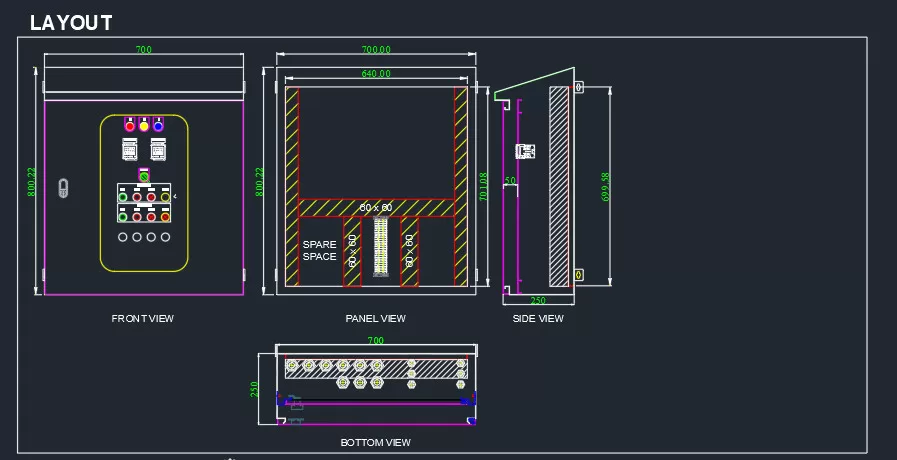

| Thư viện tủ điện & MCB | .dwg | v2026.1 | Thiết bị bảo vệ, MCCB, RCCB… | Sẵn sàng |
| Sơ đồ nguyên lý mẫu | .dwg | v2025.4 | Mẫu sơ đồ đơn tuyến căn hộ | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và tích hợp vào AutoCAD
Việc sử dụng thư viện cad điện dân dụng rất đơn giản. Sau khi tải file .dwg từ Webdien.vn, bạn có thể thực hiện theo các bước sau để tối ưu hóa quy trình làm việc của mình:
- Bước 1: Mở file thư viện chứa các block thiết bị.
- Bước 2: Sử dụng lệnh
CTRL+Cđể copy block cần thiết hoặc dùng lệnhWBLOCKđể xuất riêng từng thiết bị thành file đơn lẻ. - Bước 3: Paste (
CTRL+V) vào bản vẽ thiết kế của bạn. Hãy đảm bảo đơn vị (Units) của cả hai bản vẽ đều là Milimeters để tránh sai lệch tỷ lệ. - Bước 4: Sử dụng Design Center (lệnh
ADC) để quản lý và kéo thả các block nhanh chóng mà không cần mở file nguồn liên tục.
Mẹo quản lý thư viện hiệu quả
Kỹ sư nên phân loại các ký hiệu điện autocad vào các thư mục riêng biệt như: Chiếu sáng, Ổ cắm, Tủ điện, và Hệ thống điện nhẹ. Việc này giúp việc tìm kiếm diễn ra trong tích tắc, đặc biệt là đối với các dự án lớn có hàng trăm hạng mục khác nhau.
Ứng dụng thực tế trong thiết kế và thi công
Bộ thư viện cad điện này đã được áp dụng thực tế trong nhiều loại hình công trình khác nhau tại Việt Nam, từ nhà phố dân dụng đến các căn hộ chung cư cao cấp. Việc chuẩn hóa giúp quá trình trao đổi thông tin giữa kiến trúc sư và kỹ sư cơ điện (MEP) trở nên mượt mà hơn.
Dành cho thiết kế nội thất
Các nhà thiết kế nội thất thường sử dụng các block cad thiết bị điện để xác định vị trí đặt ổ cắm và công tắc sao cho thẩm mỹ và tiện dụng nhất. Một bản vẽ điện rõ ràng sẽ giúp thợ điện thi công đúng ý đồ thiết kế, tránh việc phải đục tường sửa chữa sau này.
Dành cho hồ sơ hoàn công
Đối với các đơn vị thi công, việc sử dụng các ký hiệu chuẩn giúp bản vẽ hoàn công dễ đọc, dễ hiểu. Điều này vô cùng quan trọng cho công tác bảo trì, vận hành hệ thống điện của tòa nhà về sau. Các ký hiệu như MCB, dây dẫn, ống luồn đều được thể hiện chi tiết giúp người vận hành nắm bắt hệ thống nhanh chóng.
Lưu ý kỹ thuật về Layer và Tỷ lệ bản vẽ
Một sai lầm phổ biến khi sử dụng thư viện cad điện tải về là không kiểm tra layer. Tại Webdien.vn, chúng tôi thiết lập các block nằm trên Layer 0 để khi bạn chèn vào bản vẽ mới, chúng sẽ tự động nhận thuộc tính (màu sắc, nét vẽ) của layer hiện hành. Điều này giúp quản lý nét in (Ploting) cực kỳ hiệu quả.
“Một bản vẽ đẹp không chỉ nằm ở ký hiệu mà còn nằm ở cách quản lý layer khoa học. Hãy luôn ưu tiên sử dụng Layer 0 cho các block để tăng tính linh hoạt.” – Chuyên gia kỹ thuật tại Webdien.vn chia sẻ.
Câu hỏi thường gặp
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
