Thư Viện Block Thuộc Tính CAD Điện Và Nội Thất Chuẩn Kỹ Thuật 2026

Thư viện block thuộc tính cad là công cụ không thể thiếu giúp các kỹ sư điện và kiến trúc sư tối ưu hóa thời gian triển khai bản vẽ. Bạn đã bao giờ rơi vào tình huống deadline sát nút nhưng vẫn phải loay hoay sửa từng con số ký hiệu thiết bị trên mặt bằng chưa? Việc sử dụng các block tĩnh thông thường khiến thao tác chỉnh sửa trở nên chậm chạp và dễ sai sót. Tại Webdien.vn, chúng tôi thấu hiểu những khó khăn đó và cung cấp bộ thư viện Attribute Block chuyên nghiệp hoàn toàn miễn phí.

Tại sao cần sử dụng block thuộc tính trong thiết kế kỹ thuật?

Sự khác biệt lớn nhất giữa một block thông thường và thư viện block thuộc tính cad chính là khả năng quản lý dữ liệu linh hoạt. Thay vì phải “Explode” để sửa chữ, bạn chỉ cần nhấp đúp để thay đổi các thông số như tên thiết bị, công suất, hay số hiệu cửa. Điều này đảm bảo tính thống nhất cực cao cho toàn bộ hệ thống bản vẽ MEP và nội thất.

Theo kinh nghiệm triển khai các dự án chung cư và nhà máy lớn, việc ứng dụng Attribute giúp giảm tới 40% thời gian thực hiện phần thống kê thiết bị. Khi bạn thay đổi giá trị trong Tag, các bảng thống kê tự động (Data Extraction) sẽ cập nhật theo, loại bỏ hoàn toàn lỗi gõ nhầm thủ công thường gặp ở những người mới vào nghề.

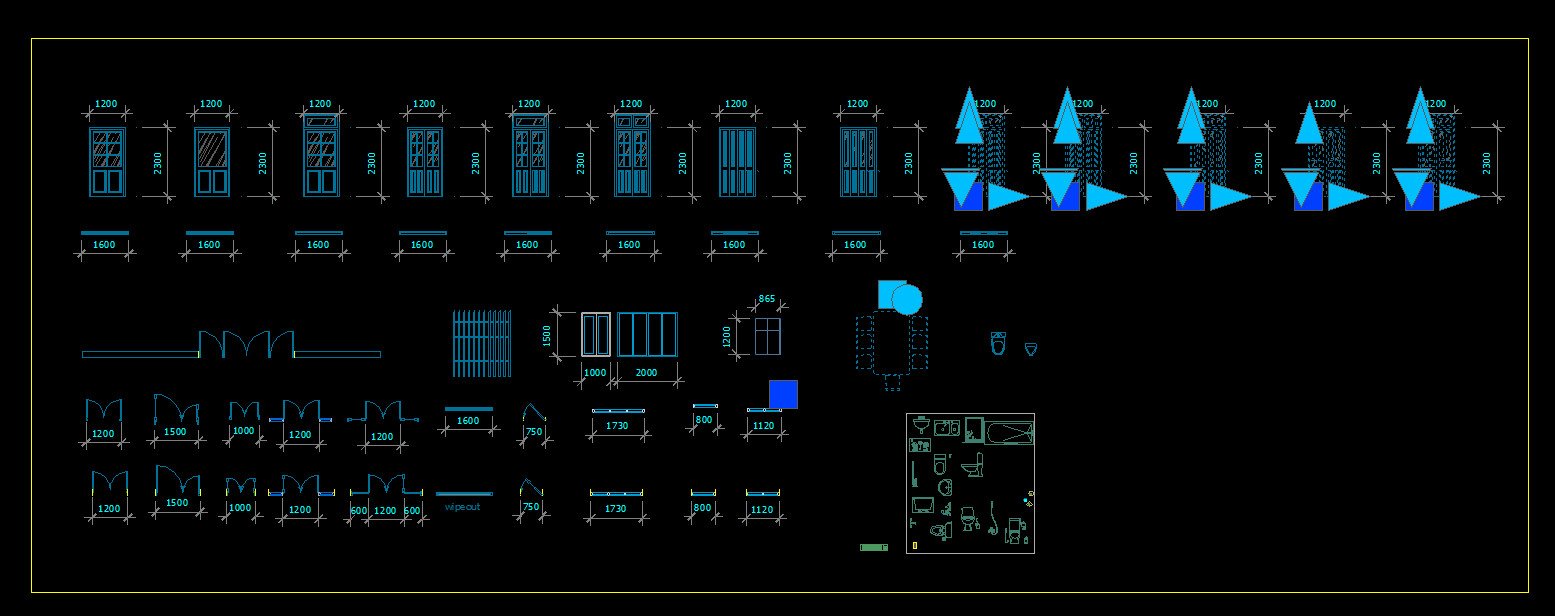

Danh sách thư viện block thuộc tính CAD mới nhất

Dưới đây là tổng hợp các bộ file được đội ngũ kỹ thuật của Webdien.vn lọc và chuẩn hóa theo hệ thống layer dễ quản lý. Các file này bao gồm đầy đủ các thiết bị điện, ký hiệu cửa và đồ dùng nội thất phổ biến nhất hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Cách sử dụng và chỉnh sửa Attribute Block

Việc sử dụng thư viện block thuộc tính cad rất đơn giản nhưng đòi hỏi sự tỉ mỉ trong khâu thiết lập ban đầu. Sau khi tải file từ Webdien.vn, bạn chỉ cần sử dụng lệnh DesignCenter (Ctrl+2) để kéo block vào bản vẽ hiện hành. Mọi thuộc tính đã được chúng tôi định nghĩa sẵn, bạn không cần phải dùng lệnh ATTDEF để tạo lại từ đầu.

Chỉnh sửa nội dung nhanh chóng

Để thay đổi giá trị của một thuộc tính, bạn nhấp đúp chuột trái vào block. Bảng Enhanced Attribute Editor sẽ hiện ra. Tại đây, bạn có thể sửa nội dung trong phần “Value”, thay đổi kiểu chữ trong “Text Options” hoặc chuyển đổi layer trong “Properties”. Cách làm này giúp bản vẽ luôn sạch sẽ, tránh việc rác layer quá nhiều do copy từ nhiều nguồn không rõ ràng.

Đồng bộ hóa các block đã chèn

Trong trường hợp bạn cập nhật định nghĩa block mẹ (ví dụ thêm một Tag mới), hãy sử dụng lệnh ATTSYNC. Lệnh này sẽ giúp đồng bộ hóa tất cả các phiên bản của block đó đang tồn tại trong bản vẽ, giúp bạn không phải xóa đi chèn lại từng cái một cách thủ công.

Tiêu chuẩn kỹ thuật và tính tương thích

Mọi file trong thư viện block thuộc tính cad tại Webdien.vn đều tuân thủ các quy định nghiêm ngặt về kỹ thuật. Chúng tôi sử dụng hệ đơn vị Milimeters với tỷ lệ 1:1, giúp các kỹ sư dễ dàng Scale theo khổ giấy mong muốn mà không lo bị vỡ nét hay sai lệch kích thước thực tế của thiết bị.

• Tiêu chuẩn ký hiệu: Tuân thủ IEC 60617 cho thiết bị điện và TCVN cho bản vẽ kiến trúc.
• Khả năng tương thích: File được lưu ở định dạng đời thấp (AutoCAD 2007) để đảm bảo mọi phiên bản phần mềm hiện đại đều mở được.
• Tối ưu dung lượng: Block được lệnh PURGE triệt để, không chứa các rác rưởi lisp hay layer ảo gây nặng máy.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
