Hướng Dẫn Cách Vào Thư Viện CAD Và Quản Lý Block Hiệu Quả Nhất

Cách vào thư viện CAD nhanh chóng là kỹ năng sống còn giúp các kỹ sư tiết kiệm hàng giờ thiết kế thay vì phải ngồi vẽ lại từng ký hiệu thiết bị điện hay chi tiết cơ khí phức tạp.

1. Tại sao cần biết cách truy cập thư viện CAD chuẩn?

Trong môi trường làm việc chuyên nghiệp, việc truy cập thư viện CAD không chỉ đơn thuần là mở một file có sẵn. Đó là cách bạn hệ thống hóa các tài sản kỹ thuật của mình để sử dụng lâu dài. Nếu bạn đang đối mặt với deadline gắt gao mà vẫn phải loay hoay tìm kiếm ký hiệu máy cắt, biến áp hay ổ cắm, bạn đang lãng phí rất nhiều thời gian quý báu.

Việc sử dụng các bộ thư viện Autocad 2d được chuẩn hóa giúp bản vẽ đạt được sự thống nhất về thẩm mỹ và chính xác về thông số kỹ thuật. Tại Webdien.vn, chúng tôi hiểu rằng một bộ thư viện tốt phải đi kèm với phương pháp truy cập thông minh, giúp người dùng tìm thấy đối tượng mình cần chỉ trong vài cú nhấp chuột.

2. Cách vào thư viện CAD qua Design Center (Lệnh ADCENTER)

Design Center là trung tâm điều khiển mạnh mẽ nhất trong AutoCAD để quản lý dữ liệu giữa các bản vẽ. Để sử dụng tính năng này, bạn thực hiện theo các bước sau:

• Bước 1: Nhấn tổ hợp phím Ctrl + 2 hoặc gõ lệnh ADC (Adcenter) rồi nhấn Enter.
• Bước 2: Cửa sổ Design Center hiện ra, bạn điều hướng đến thư mục chứa các file DWG thư viện của mình ở cột bên trái.
• Bước 3: Click đúp vào file chứa block, chọn mục Blocks. Lúc này toàn bộ các ký hiệu trong file đó sẽ hiển thị dưới dạng icon trực quan.

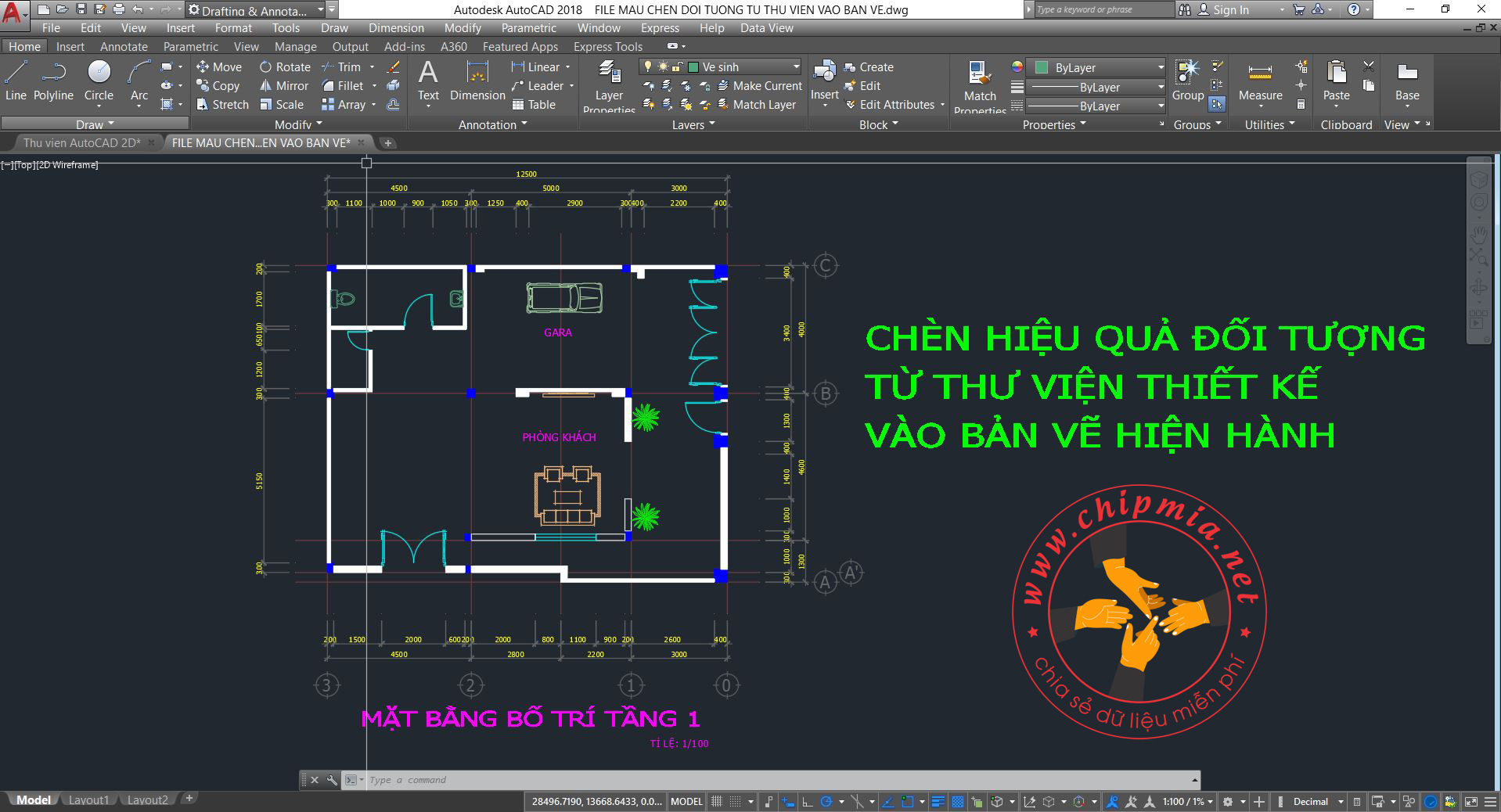

• Bước 4: Giữ chuột trái và kéo đối tượng trực tiếp vào bản vẽ hiện hành của bạn.

Phương pháp này cho phép bạn chèn đối tượng từ bản vẽ khác mà không cần phải mở trực tiếp file đó lên, giúp giảm tải cho bộ nhớ RAM và tăng tốc độ xử lý của máy tính.

3. Danh sách file thư viện CAD điện tiêu chuẩn tại Webdien.vn

Dưới đây là tổng hợp các bộ file thường xuyên được các kỹ sư điện tải về và sử dụng tại hệ thống của chúng tôi:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

4. Sử dụng Tool Palettes để quản lý thư viện chuyên nghiệp

Nếu bạn muốn nâng cao hiệu suất hơn nữa, cách vào thư viện CAD thông qua Tool Palettes (Ctrl + 3) là sự lựa chọn tuyệt vời. Khác với Design Center, Tool Palettes cho phép bạn tạo ra các tab riêng biệt chứa các Block hay dùng nhất.

Theo kinh nghiệm thực tế của các kỹ sư tại Webdien.vn, bạn nên gom nhóm các đối tượng theo chức năng. Ví dụ: Tab “Điện dân dụng”, Tab “Thiết bị công nghiệp”, Tab “PCCC”. Việc kéo thả từ Tool Palettes diễn ra tức thì và bạn có thể thiết lập sẵn Layer, màu sắc cho đối tượng đó ngay khi nó được đưa vào bản vẽ.

5. Ứng dụng thực tế trong thiết kế hệ thống điện

Việc nắm vững cách vào thư viện CAD giúp giải quyết bài toán thiết kế trong nhiều lĩnh vực khác nhau, đảm bảo tính chuyên nghiệp và độ chính xác cao nhất.

Dành cho Kỹ sư Thiết kế M&E

Khi triển khai mặt bằng cấp điện, bạn có thể nhanh chóng lấy ra hàng trăm Block ổ cắm, công tắc đã được gán sẵn các thuộc tính (Attributes). Điều này không chỉ giúp bản vẽ đẹp mà còn hỗ trợ việc thống kê vật tư (Data Extraction) sau này cực kỳ nhanh chóng.

Dành cho Kiến trúc sư và Thiết kế nội thất

Sử dụng thư viện giúp bạn phối hợp hệ thống đèn chiếu sáng với không gian kiến trúc một cách hài hòa. Bạn có thể chèn các Block đèn trang trí chuẩn kích thực tế để tránh va chạm với các hạng mục khác như trần thạch cao hay ống gió MEP.

6. Lưu ý kỹ thuật về tỉ lệ và Layer khi chèn Block

Một lỗi phổ biến khi truy cập thư viện CAD từ nguồn bên ngoài là sự sai lệch về đơn vị (Unit). Hãy luôn kiểm tra lệnh UNITS trong bản vẽ của bạn và bản vẽ thư viện để đảm bảo chúng cùng là Millimeters.

“Luôn chèn Block ở Layer 0 để đối tượng tự động nhận thuộc tính màu sắc và nét vẽ của Layer hiện hành.” – Trích chia sẻ từ cộng đồng kỹ sư Webdien.vn.

Ngoài ra, bạn nên sử dụng tính năng Purge (PU) thường xuyên để loại bỏ các rác thải kỹ thuật, các Layer thừa từ thư viện lạ đi kèm vào bản vẽ của mình, giúp file CAD luôn nhẹ và mượt mà.

7. Đóng góp & Cập nhật thư viện cùng cộng đồng

Webdien.vn không chỉ là nơi cung cấp mà còn là nơi kết nối cộng đồng kỹ sư. Chúng tôi liên tục cập nhật các bộ file mới dựa trên các tiêu chuẩn thiết kế hiện đại nhất như IEC hay TCVN.

8. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
