Bộ Thư Viện Thang Máng Cáp CAD Chuẩn Kỹ Thuật Cho Kỹ Sư MEP
Thư viện thang máng cáp cad là công cụ không thể thiếu giúp các kỹ sư cơ điện (MEP) hoàn thành bản vẽ thiết kế hệ thống điện nhanh chóng và chính xác hơn bao giờ hết.
Mục lục bài viết:
- 1. Tại sao kỹ sư MEP cần bộ thư viện thang máng cáp CAD chuẩn?
- 2. Chi tiết bộ thư viện thang máng cáp tại Webdien.vn
- 3. Hướng dẫn tải và sử dụng Block CAD thang máng cáp
- 4. Ứng dụng thực tế trong các dự án cơ điện công nghiệp
- 5. Lưu ý kỹ thuật và tiêu chuẩn lắp đặt thang máng cáp
- 6. Câu hỏi thường gặp (FAQ)
Tại sao kỹ sư MEP cần bộ thư viện thang máng cáp CAD chuẩn?
Trong quá trình thiết kế hệ thống điện cho tòa nhà hay nhà máy, việc vẽ lại từng chi tiết thang máng cáp (Cable Tray/Trunking) từ đầu tiêu tốn rất nhiều thời gian và dễ gây ra sai sót về kích thước thực tế. Một bộ thư viện thang máng cáp cad đầy đủ giúp bạn đồng nhất hóa ký hiệu, đảm bảo tỷ lệ bản vẽ và tối ưu hóa quy trình làm việc.
Thực tế, nhiều dự án gặp khó khăn khi bản vẽ thiết kế và thiết bị thực tế không khớp nhau về bán kính cong hoặc phụ kiện nối. Việc sử dụng các block CAD được xây dựng dựa trên thông số kỹ thuật của nhà sản xuất sẽ loại bỏ hoàn toàn rủi ro này, giúp bản vẽ thi công (Shop Drawing) đạt độ chính xác cao nhất.
Chi tiết bộ thư viện thang máng cáp tại Webdien.vn

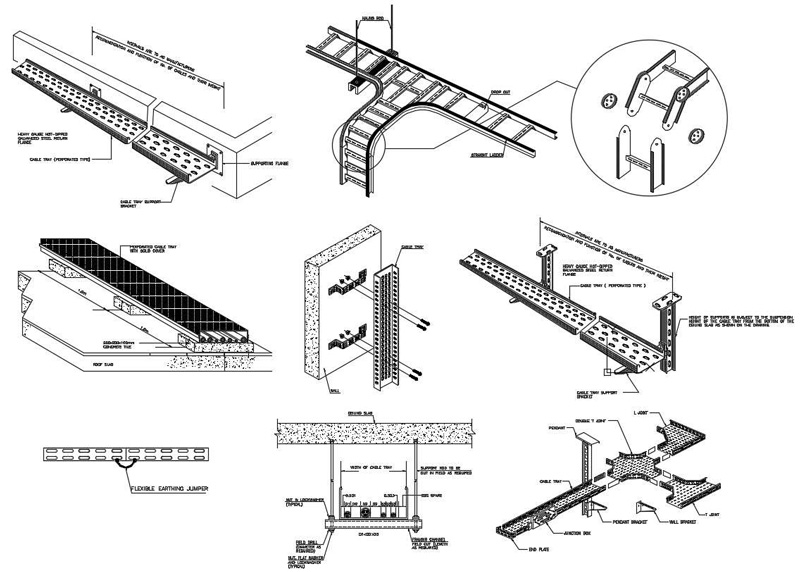

Webdien.vn cung cấp hệ thống tệp tin thang máng cáp dwg đa dạng, bao gồm đầy đủ các loại thang cáp (Cable Ladder), máng cáp (Cable Tray), và khay cáp với nhiều kích thước tiêu chuẩn từ 100x50mm đến 1000x200mm.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Cable_Tray_Library_V1 | .dwg | AutoCAD | 2010+ | Tổng hợp máng cáp và phụ kiện co, tee | Sẵn sàng |
| Cable_Ladder_Details | .dwg | AutoCAD | 2010+ | Chi tiết thang cáp và giá đỡ Support | Sẵn sàng |
| Installation_Standards | .pdf/.dwg | CAD/Reader | N/A | Tiêu chuẩn lắp đặt thang máng cáp TCVN | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và sử dụng Block CAD thang máng cáp
Sau khi tải về từ Webdien.vn, bạn sẽ nhận được các tệp tin nén. Hãy giải nén và thực hiện theo các bước sau để tối ưu hóa việc sử dụng block cad thang máng cáp trong bản vẽ của mình:
- Sử dụng lệnh Design Center (DC): Nhấn Ctrl+2 để mở trung tâm thiết kế, tìm đến file thư viện đã tải và kéo các block cần thiết vào bản vẽ hiện hành.
- Quản lý Layer: Các block của chúng tôi đã được phân sẵn layer tiêu chuẩn. Tuy nhiên, bạn nên kiểm tra và chuyển về layer “E-Cable-Tray” hoặc “E-Cable-Ladder” theo quy định của công ty.
- Sử dụng Dynamic Block: Một số block trong bộ thư viện là Dynamic Block, cho phép bạn kéo dài hoặc thay đổi kích thước máng cáp chỉ bằng một cú nhấp chuột.
Ứng dụng thực tế trong các dự án cơ điện công nghiệp
Hệ thống thang máng cáp đóng vai trò là “xương sống” bảo vệ toàn bộ hệ thống dây cáp điện. Việc áp dụng đúng chi tiết lắp đặt thang máng cáp từ thư viện giúp các dự án đạt tiêu chuẩn thẩm mỹ và an toàn cao.
Thiết kế hệ thống điện nhà xưởng công nghiệp
Trong môi trường nhà xưởng, máng cáp thường có kích thước lớn và đi xuyên qua nhiều khu vực sản xuất. Sử dụng thư viện chuẩn giúp kỹ sư tính toán được khoảng cách giá đỡ (Support) phù hợp, tránh hiện tượng võng máng khi chịu tải trọng cáp nặng.
Phối hợp MEP trong các tòa nhà cao tầng
Tại các khu vực hành lang chật hẹp của tòa nhà, việc chồng lấn giữa ống gió, ống nước và máng cáp thường xuyên xảy ra. Bản vẽ CAD thang máng cáp chuẩn xác giúp việc phối hợp (Coordination) giữa các bộ môn diễn ra suôn sẻ, giảm thiểu tối đa việc phải sửa chữa tại công trường.
Lưu ý kỹ thuật và tiêu chuẩn lắp đặt thang máng cáp
Khi sử dụng thư viện mắng cáp điện, kỹ sư cần đặc biệt lưu ý đến bán kính uốn cong của dây cáp bên trong. Các phụ kiện như co 90 độ, co Tee hay co thập phải có bán kính đủ lớn để không làm gãy hoặc hỏng lớp vỏ cách điện của cáp.
Ngoài ra, hệ thống thang máng cáp phải được nối đất an toàn theo đúng tiêu chuẩn TCVN. Trong các bản vẽ chi tiết tại Webdien.vn, chúng tôi luôn đính kèm các ký hiệu tiếp địa chuẩn để nhắc nhở kỹ sư không bỏ sót hạng mục quan trọng này trong quá trình thiết kế và thi công.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
