Bổ sung thư viện cho CAD 2014: Tổng hợp Block chuẩn hệ Cơ Điện

Bổ sung thư viện cho CAD 2014 là nhu cầu cấp thiết khi bạn đang phải đối mặt với deadline bản vẽ thiết kế điện nhưng lại thiếu đi những ký hiệu thiết bị chuẩn xác. Việc tự ngồi vẽ lại từng chiếc CB, ổ cắm hay đèn chiếu sáng không chỉ gây lãng phí thời gian mà còn dễ dẫn đến sai sót về tỷ lệ kỹ thuật trên bản vẽ DWG.

Tại sao cần bổ sung thư viện chuyên sâu cho AutoCAD 2014?

Dù đã có nhiều phiên bản mới hơn, AutoCAD 2014 vẫn được rất nhiều kỹ sư điện tại Việt Nam ưu chuộng nhờ tính ổn định và yêu cầu cấu hình máy tính không quá cao. Tuy nhiên, thư viện mặc định của phần mềm này thường rất nghèo nàn và không tuân theo các tiêu chuẩn kỹ thuật hiện đại như IEC 60617 hay TCVN hiện hành.

Khi bạn bổ sung thư viện cho CAD 2014 từ nguồn uy tín như Webdien.vn, bạn sẽ sở hữu các Block động (Dynamic Blocks) có khả năng co giãn, thay đổi trạng thái chỉ bằng một cú click chuột. Điều này giúp tối ưu hóa diện tích trình bày trên Layout và đảm bảo tính thống nhất cho toàn bộ hồ sơ thiết kế từ sơ đồ nguyên lý đến mặt bằng bố trí thiết bị.

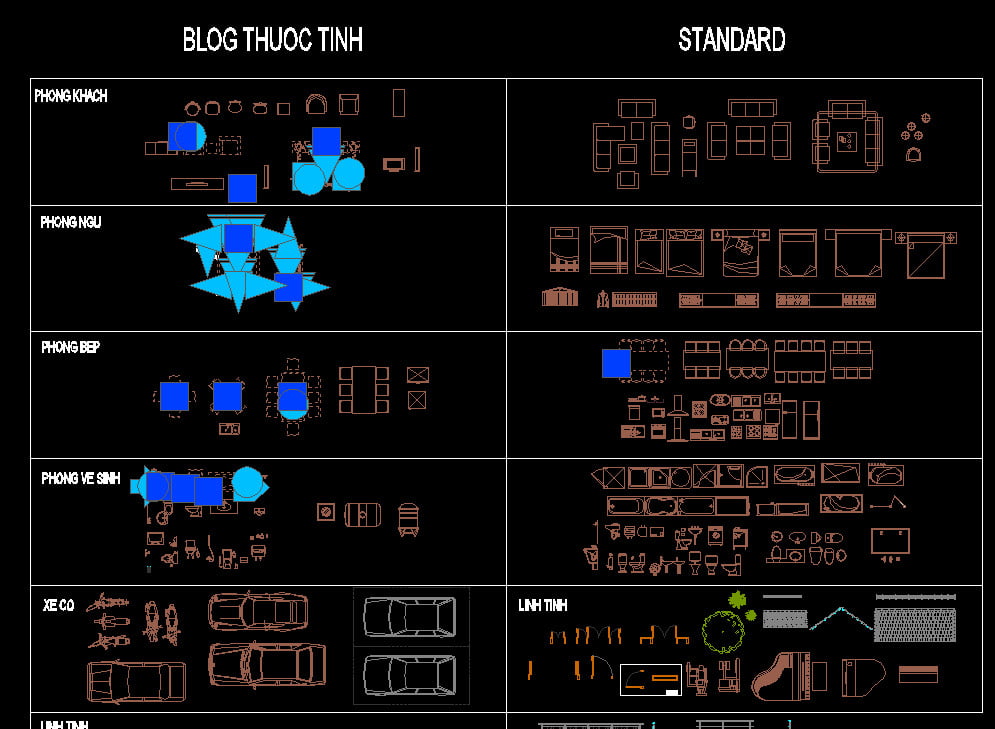

Danh sách thư viện CAD điện cập nhật mới nhất

Dưới đây là bảng tổng hợp các file thư viện kỹ thuật điện đã được đội ngũ Webdien.vn kiểm duyệt, đảm bảo tương thích hoàn toàn với định dạng DWG của phiên bản 2014 trở về sau. Các file này được phân loại rõ ràng theo từng nhóm thiết bị để bạn dễ dàng quản lý Layer và nội dung.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất kỳ lúc nào.

Hướng dẫn bổ sung thư viện vào CAD 2014 nhanh chóng

Có hai cách phổ biến để bạn có thể quản lý và sử dụng bộ thư viện này hiệu quả. Cách thứ nhất là sử dụng lệnh DesignCenter (Ctrl + 2), cách này cho phép bạn duyệt tìm các Block từ file khác mà không cần mở trực tiếp file đó lên, giúp tiết kiệm tài nguyên RAM đáng kể cho máy tính.

Cách thứ hai chuyên nghiệp hơn là đưa vào Tool Palettes (Ctrl + 3). Bạn chỉ cần kéo thả các Block từ bản vẽ vào bảng công cụ. Sau khi bổ sung thư viện cho CAD 2014 theo cách này, bạn sẽ có một bảng ký hiệu trực quan, chỉ cần “click và chọn” mỗi khi thiết kế. Hãy nhớ thiết lập đường dẫn file nguồn trong mục Options để tránh bị mất liên kết hình ảnh.

Ứng dụng thực tế trong các dự án cơ điện (MEP)

Việc sử dụng thư viện chuẩn đóng vai trò sống còn trong việc phối hợp giữa các bộ môn (Architecture – Structure – MEP). Một bộ thư viện tốt giúp kỹ sư điện nhanh chóng khớp nối bản vẽ với các bên liên quan mà không lo bị lệch kích thước thực tế của thiết bị.

Đối với Kỹ sư Thiết kế Điện

Giúp triển khai sơ đồ đơn tuyến và sơ đồ nguyên lý tủ điện cực nhanh. Các ký hiệu thiết bị bảo vệ như Aptomat, Contactor đều đã được gán sẵn các Attribute (thuộc tính vắn tắt) để bạn dễ dàng xuất bảng thống kê khối lượng (BOQ) tự động từ AutoCAD.

Đối với Kỹ sư Thi công và Giám sát

Sử dụng các Block mặt bằng để vẽ bản vẽ Shop Drawing chính xác đến từng milimet. Khi bổ sung thư viện cho CAD 2014 với đầy đủ kích thước hố box, vị trí chờ ống, kỹ sư công trường có thể kiểm soát tốt xung đột với hệ thống ống gió hoặc đường ống cứu hỏa.

Các lưu ý về tiêu chuẩn IEC và TCVN khi dùng Block

Một sai lầm phổ biến là sử dụng lẫn lộn các ký hiệu giữa tiêu chuẩn Mỹ (ANSI) và tiêu chuẩn Châu Âu (IEC). Tại Việt Nam, đa số các dự án dân dụng và công nghiệp đều áp dụng tiêu chuẩn IEC. Do đó, khi bạn tìm cách bổ sung thư viện cho CAD 2014, hãy ưu tiên các bộ ký hiệu có ghi chú rõ ràng về tiêu chuẩn áp dụng.

Ngoài ra, hãy chú ý đến đơn vị của bản vẽ (Units). Nếu file thư viện được vẽ bằng hệ Inch trong khi bản vẽ thiết kế dùng hệ Milimet, việc Insert Block sẽ bị sai lệch tỷ lệ gấp 25.4 lần. Luôn kiểm tra lệnh UNITS trước khi thực hiện thao tác sao chép ký hiệu giữa các bản vẽ khác nhau.
