Thư Viện Icon Cho CAD Electrical Chuẩn Quốc Tế (Tải Miễn Phí)

Thư viện icon cho CAD Electrical là công cụ không thể thiếu giúp các kỹ sư điện hoàn thành bản vẽ thiết kế nhanh chóng và chính xác nhất.

Tầm quan trọng của thư viện icon chuẩn trong thiết kế điện

Trong môi trường làm việc kỹ thuật cao hiện nay, việc ngồi vẽ lại từng ký hiệu aptomat, contactor hay biến tần là một sự lãng phí thời gian khủng khiếp. Bạn có bao giờ rơi vào tình trạng deadline sát nút nhưng vẫn loay hoay tìm kiếm một ký hiệu cuộn dây rơ le đúng chuẩn? Đó là lý do vì sao một bộ thư viện icon cho CAD Electrical chuyên nghiệp trở thành “vật bất ly thân” của mọi kỹ sư điện.

Sử dụng các block CAD điện có sẵn không chỉ giúp tăng tốc độ làm việc lên gấp 5-10 lần mà còn đảm bảo tính đồng nhất cho toàn bộ hệ thống bản vẽ. Khi bạn sử dụng các symbol đúng chuẩn IEC 60617, đối tác và đơn vị thi công sẽ dễ dàng đọc hiểu, tránh được những sai sót đáng tiếc trong quá trình lắp đặt tủ điện công nghiệp.

“Việc chuẩn hóa thư viện ký hiệu ngay từ đầu giúp doanh nghiệp xây dựng quy trình thiết kế chuyên nghiệp và dễ dàng quản lý khối lượng vật tư (BOM) tự động.”

Danh sách thư viện icon cho CAD Electrical tại Webdien.vn

Dưới đây là tổng hợp các bộ thư viện icon và symbol điện chất lượng cao đã được đội ngũ Webdien.vn kiểm duyệt và phân loại rõ ràng theo từng mục đích sử dụng. Bạn có thể dễ dàng tìm thấy các file từ sơ đồ nguyên lý (Schematic) đến bản vẽ bố trí thiết bị (Panel Layout).

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cài đặt và sử dụng thư viện symbol điện

Để tích hợp thư viện icon cho CAD Electrical vào phần mềm một cách mượt mà nhất, bạn cần thực hiện theo các bước kỹ thuật chuẩn. Việc quản lý các file này thường thông qua Icon Menu Wizard hoặc nạp trực tiếp vào đường dẫn Library của Project.

Cách 1: Thêm thư viện vào Icon Menu

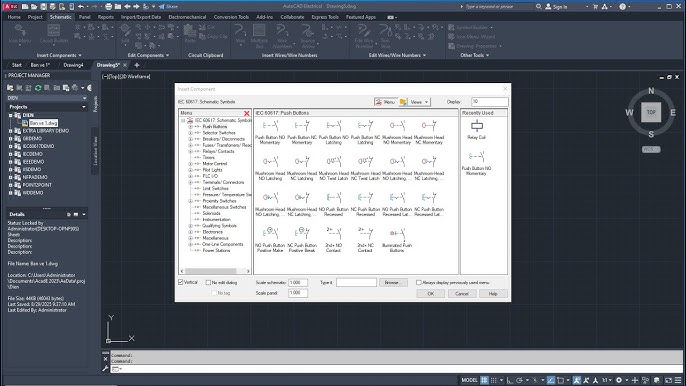

Bạn truy cập vào tab Schematic, chọn Other Tools và mở Icon Menu Wizard. Tại đây, bạn có thể tạo các thư mục con (sub-menus) để phân loại ký hiệu theo hãng như Schneider, ABB hay Mitsubishi. Cách này giúp việc truy xuất ký hiệu cực nhanh thông qua giao diện trực quan.

Cách 2: Sử dụng lệnh Design Center (DC)

Với các bộ block CAD điện dạng file DWG tổng hợp, bạn chỉ cần nhấn phím tắt DC, tìm đến thư mục chứa file đã tải từ Webdien.vn và kéo thả trực tiếp icon vào bản vẽ. Phương pháp này đơn giản, phù hợp cho cả những người mới bắt đầu làm quen với CAD.

Tiêu chuẩn kỹ thuật IEC và TCVN trong bộ thư viện

Một bản vẽ điện chuyên nghiệp không chỉ cần đẹp mà phải đúng chuẩn. Bộ thư viện icon cho CAD Electrical mà chúng tôi cung cấp tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và Việt Nam hiện hành. Điều này đặc biệt quan trọng khi bạn thực hiện các dự án đấu thầu hoặc dự án có vốn đầu tư nước ngoài.

• Chuẩn IEC 60617: Tiêu chuẩn hóa các ký hiệu đồ họa cho sơ đồ điện, đảm bảo tính phổ quát trên toàn cầu.
• Chuẩn TCVN: Phù hợp với các quy định về thiết kế điện tại thị trường Việt Nam.
• Cấu trúc Layer: Các icon được phân lớp rõ ràng (Màu sắc, nét đứt, nét liền) theo đúng quy chuẩn kỹ thuật điện.
• Attribute (Thuộc tính): Mỗi icon đều tích hợp sẵn các tag như TAG1, TERM, DESC để phần mềm tự động xuất báo cáo thiết bị.
