Cách Xem Và Sử Dụng Thư Viện Trong AutoCAD Cho Kỹ Sư Điện

Xem thư viện trong AutoCAD không chỉ đơn thuần là mở một file DWG cũ, mà là cách bạn quản lý hệ thống ký hiệu thiết bị điện để đẩy nhanh tiến độ dự án. Bạn đã bao giờ rơi vào tình cảnh sát giờ nộp bản vẽ mà vẫn phải loay hoay vẽ lại từng cái ổ cắm hay ký hiệu tủ điện chưa? Một bộ thư viện chuẩn hóa chính là “cứu cánh” giúp các kỹ sư điện tiết kiệm đến 70% thời gian thiết kế cơ sở.

1. Lợi ích khi sử dụng thư viện AutoCAD thiết bị điện chuẩn

Trong ngành điện, độ chính xác của ký hiệu (symbol) là yếu tố sống còn. Việc xem thư viện trong AutoCAD được xây dựng sẵn giúp bản vẽ của bạn trông chuyên nghiệp và thống nhất hơn. Thay vì mỗi kỹ sư vẽ một kiểu, việc dùng chung một bộ block CAD điện chuẩn giúp quá trình bóc tách khối lượng và dự toán sau này trở nên cực kỳ dễ dàng.

Sử dụng thư viện từ Webdien.vn giúp bạn tránh được các lỗi phổ biến như sai tỷ lệ (scale), lỗi font chữ hoặc các layer rác bám theo file. Đặc biệt, với các dự án lớn yêu cầu khắt khe về tiêu chuẩn kỹ thuật như IEC hoặc TCVN, một thư viện đã được kiểm chứng sẽ giúp hồ sơ thiết kế của bạn vượt qua vòng thẩm duyệt nhanh chóng hơn rất nhiều.

2. Danh sách thư viện AutoCAD điện tổng hợp tại Webdien.vn

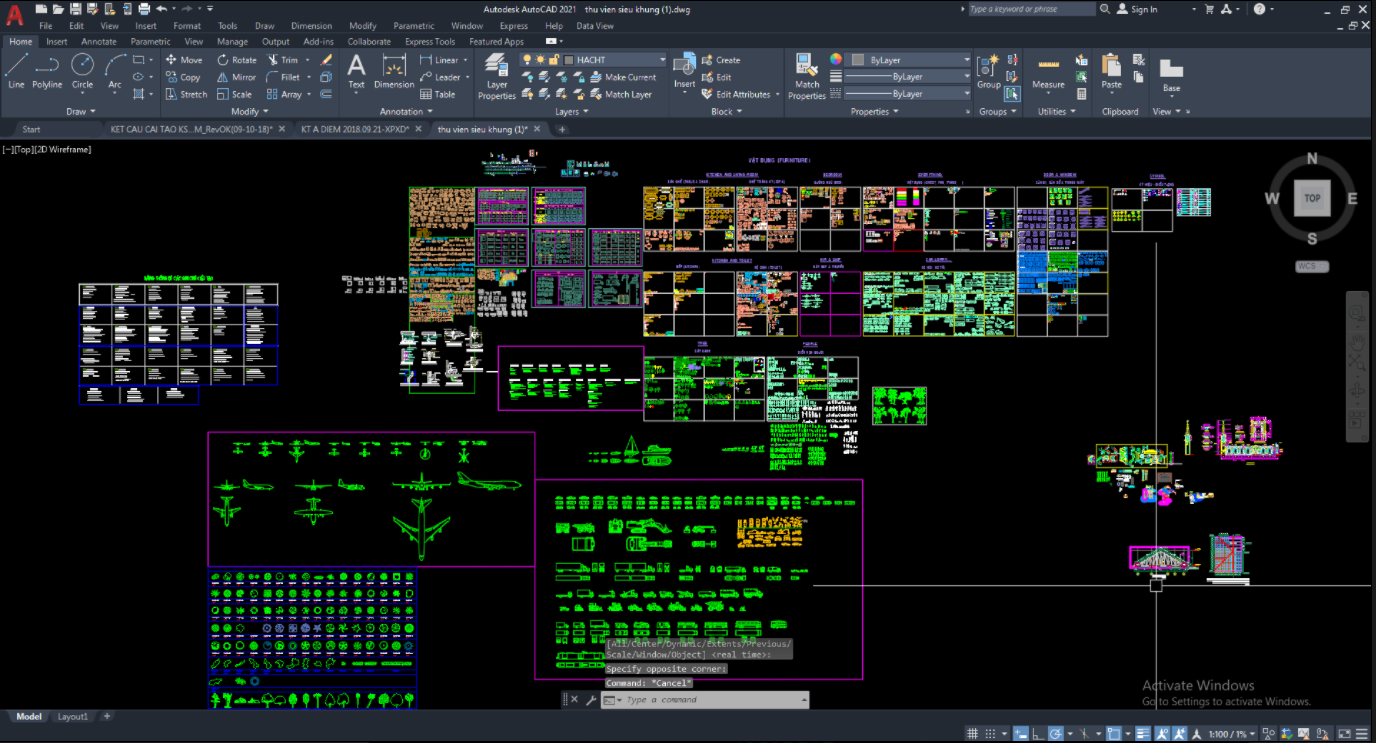

Tại Webdien.vn, chúng tôi đã tổng hợp và phân loại các bộ thư viện AutoCAD điện phổ biến nhất hiện nay. Các file này được tối ưu hóa dung lượng, đảm bảo khi bạn xem thư viện trong AutoCAD sẽ không gây giật lag cho máy tính. Dưới đây là bảng chi tiết các loại file bạn có thể tải về ngay:

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Cách xem và quản lý thư viện trong AutoCAD hiệu quả nhất

Có 3 phương pháp phổ biến để bạn xem thư viện trong AutoCAD một cách chuyên nghiệp. Thay vì mở từng file đơn lẻ, bạn nên sử dụng các công cụ quản lý tích hợp sẵn trong phần mềm để tối ưu hóa không gian làm việc của mình.

Sử dụng Design Center (Lệnh DC)

Đây là cách cổ điển và hiệu quả nhất để xem nội dung của một file CAD mà không cần mở nó ra hoàn toàn. Bạn chỉ cần nhấn lệnh DC, tìm đến thư mục chứa file thư viện của Webdien.vn. Tại đây, bạn có thể xem trước các Block, Layer, Dimstyle có trong file và kéo thả trực tiếp vào bản vẽ hiện hành.

Sử dụng Tool Palettes (Lệnh TP)

Nếu bạn thường xuyên sử dụng một bộ ký hiệu điện cố định, hãy biến chúng thành một dải công cụ nằm bên cạnh màn hình. Tool Palettes cho phép bạn xem thư viện dưới dạng biểu tượng trực quan, chỉ cần click chọn là có thể đặt ngay thiết bị vào đúng vị trí cần thiết kế.

Quản lý qua lệnh ADC

AutoCAD Design Center (ADC) cung cấp cái nhìn tổng quan về cấu trúc dữ liệu. Khi bạn muốn xem thư viện trong AutoCAD cho các hệ thống phức tạp như trạm biến áp hay tủ điện điều khiển, ADC giúp bạn kiểm soát các Xref và Block lồng nhau một cách chính xác nhất.

4. Ứng dụng thực tế trong thiết kế hệ thống điện MEP

Thư viện AutoCAD điện của Webdien.vn không chỉ là các hình vẽ rời rạc mà được thiết kế để phục vụ trực tiếp cho các giai đoạn thiết kế MEP (Mechanical, Electrical, Plumbing). Việc nắm vững cách xem thư viện trong AutoCAD giúp sự phối hợp giữa các bộ môn trở nên nhịp nhàng hơn.

Dành cho Kỹ sư Thiết kế Điện

Bạn có thể nhanh chóng triển khai mặt bằng chiếu sáng, mặt bằng ổ cắm và sơ đồ đơn tuyến. Các block đã được gán sẵn thuộc tính (Attribute) giúp việc thống kê số lượng thiết bị chỉ mất vài giây thông qua lệnh Data Extraction.

Dành cho Kiến trúc sư và Nội thất

Việc đưa các ký hiệu điện chuẩn vào bản vẽ phối cảnh giúp tránh các xung đột vị trí giữa thiết bị điện và đồ nội thất. Khi xem thư viện trong AutoCAD, bạn sẽ thấy các khoảng cách lắp đặt được tính toán kỹ lưỡng, đảm bảo tính thẩm mỹ và công năng sử dụng.

5. Các lưu ý kỹ thuật về tỷ lệ và tiêu chuẩn IEC/TCVN

Một sai lầm phổ biến khi xem thư viện trong AutoCAD và sử dụng chúng là không chú ý đến đơn vị bản vẽ. Thư viện của Webdien.vn mặc định được thiết kế theo hệ Milimeter (mm). Khi chèn vào bản vẽ hệ Inch hoặc các đơn vị khác, bạn cần lưu ý lệnh Units để tránh tình trạng block quá to hoặc quá nhỏ.

Về tiêu chuẩn, toàn bộ ký hiệu điện trong bộ thư viện đều tuân thủ IEC 60617 và TCVN 9206. Điều này đảm bảo rằng khi bạn xuất bản vẽ, mọi đơn vị thi công hoặc tư vấn giám sát đều có thể đọc hiểu một cách thống nhất. Chúng tôi cũng khuyến cáo bạn nên đặt thư viện trong một Layer riêng biệt để dễ dàng quản lý hiển thị khi in ấn.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
