Thư Viện CAD Tủ Bếp Và Thiết Bị Bếp Chuyên Nghiệp Cho Kỹ Sư
Thư viện CAD tủ bếp là công cụ không thể thiếu giúp bạn xử lý nhanh các bản vẽ thiết kế nội thất và hệ thống kỹ thuật điện nước trong không gian bếp hiện đại. Đối mặt với áp lực deadline và yêu cầu độ chính xác cao, việc sở hữu một bộ sưu tập Block chuẩn giúp tối ưu hóa 80% thời gian triển khai sơ đồ.
Tổng quan về thư viện CAD tủ bếp tại Webdien.vn
Tại Webdien.vn, chúng tôi hiểu rằng một bản vẽ kỹ thuật chất lượng không chỉ nằm ở tính thẩm mỹ mà còn phải đảm bảo tính khả thi trong thi công. Bộ thư viện CAD tủ bếp được tổng hợp bao gồm đầy đủ các module tủ trên, tủ dưới, cùng hệ thống thiết bị đi kèm như bếp từ, máy hút mùi, bồn rửa và các phụ kiện thông minh khác.
Các Block được xây dựng dựa trên kích thước tiêu chuẩn của người Á Đông, đảm bảo các yếu tố về nhân trắc học. Việc sử dụng các file mẫu này giúp các kiến trúc sư và kỹ sư cơ điện dễ dàng phối hợp (coordination) trong quá trình thiết kế hệ thống MEP bếp, tránh xung đột giữa vị trí ổ cắm, đường ống nước và cấu tạo gỗ của tủ.

Danh sách file bản vẽ và thiết bị bếp chi tiết
Dưới đây là bảng tổng hợp các hạng mục có trong bộ thư viện mà bạn có thể tìm thấy tại Webdien.vn. Toàn bộ file đều được tối ưu hóa dung lượng, sạch rác (purge) và quản lý theo Layer chuyên nghiệp.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Module_Tu_Bep_Standard | .DWG | AutoCAD 2010+ | Mặt bằng, mặt đứng tủ chữ L, I, U | Sẵn sàng |
| Kitchen_Appliances_Set | .DWG / .SKP | CAD/SketchUp | Bếp từ, lò vi sóng, tủ lạnh | Sẵn sàng |

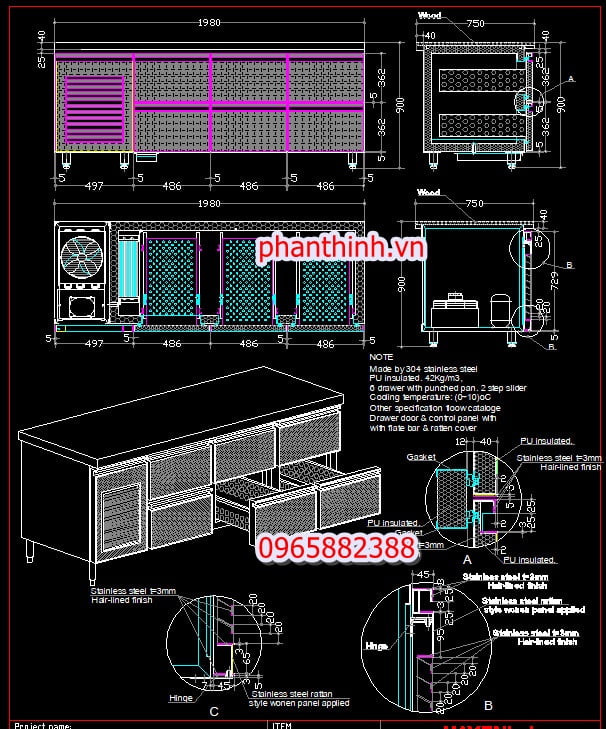

| Bep_Cong_Nghiep_CAD | .DWG | AutoCAD | Thiết bị bếp nhà hàng, khách sạn | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và chèn Block vào bản vẽ AutoCAD
Để sử dụng hiệu quả bộ thư viện CAD tủ bếp, bạn cần tuân thủ một vài bước cơ bản để tránh làm nặng file bản vẽ chính của mình. Đầu tiên, hãy tải file từ hệ thống của Webdien.vn về máy tính. Sau đó, thay vì mở trực tiếp, bạn nên sử dụng lệnh ADCENTER (Ctrl+2) để duyệt tìm các Block cần thiết.
Việc kéo thả trực tiếp từ Design Center giúp bạn kiểm soát được thuộc tính Layer. Nếu bạn sử dụng AutoCAD phiên bản mới, tính năng BLOCKS PALETTE sẽ là lựa chọn tối ưu hơn để quản lý các thiết bị bếp thường dùng. Hãy lưu ý kiểm tra đơn vị (Units) của file nguồn và file đích để đảm bảo tỷ lệ (Scale) luôn là 1:1, tránh tình trạng thiết bị bếp to bất thường so với mặt bằng thực tế.

Ứng dụng thực tế trong thiết kế MEP và nội thất
Dành cho Kiến trúc sư nội thất
Trong giai đoạn thiết kế Concept, việc có sẵn các module tủ bếp CAD giúp bạn nhanh chóng lên phương án mặt bằng bố trí vật dụng. Bạn có thể thử nghiệm nhiều kiểu dáng bếp khác nhau chỉ bằng vài thao tác thay thế Block. Điều này cực kỳ hữu ích khi cần trình bày phương án cho khách hàng xem trong thời gian ngắn.
Dành cho Kỹ sư Điện – Nước (MEP)
Kỹ sư điện cần xác định chính xác vị trí công suất của bếp từ, lò nướng để thiết kế dây dẫn và CB phù hợp. Dựa trên bản vẽ thư viện CAD tủ bếp, bạn có thể đặt chính xác các ổ cắm âm tủ hoặc ổ cắm mặt đá, đảm bảo an toàn điện và tính thẩm mỹ cao nhất cho công trình.
Tiêu chuẩn kỹ thuật và lưu ý khi sử dụng
Khi sử dụng bất kỳ file thư viện CAD tủ bếp nào, bạn cũng cần đối chiếu với thực tế sản xuất của đơn vị thi công. Mặc dù các file tại Webdien.vn đã được chuẩn hóa theo các kích thước phổ thông (như chiều cao tủ dưới 810mm – 860mm), nhưng mỗi loại thiết bị điện tử của các hãng như Bosch, Hafele hay Malloca sẽ có thông số khoét đá khác nhau.
“Một bản vẽ đúng kỹ thuật là bản vẽ mà người thợ có thể cầm thước đo và cắt gỗ ngay lập tức mà không cần hỏi lại nhà thiết kế.”
Hãy luôn chú ý đến khoảng hở kỹ thuật (clearance) dành cho các thiết bị tỏa nhiệt như lò nướng hay tủ lạnh âm tủ. Việc lạm dụng các Block quá chi tiết (nhiều nét thừa) có thể khiến bản vẽ bị giật lag, vì vậy hãy chọn lọc những Block có độ chi tiết vừa đủ cho hồ sơ thiết kế thi công.
Câu hỏi thường gặp (FAQ)
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
