Thư Viện Tay Vịn Cầu Thang CAD: Tổng Hợp File Bản Vẽ Chi Tiết Nhất
Thư viện tay vịn cầu thang cad là tài liệu không thể thiếu đối với bất kỳ kiến trúc sư hay kỹ sư xây dựng nào khi triển khai bản vẽ thi công nội thất. Việc sở hữu một bộ sưu tập file DWG chuẩn xác giúp bạn tiết kiệm hàng giờ đồng hồ ngồi vẽ thủ công, đồng thời đảm bảo tính thẩm mỹ và thông số kỹ thuật cho công trình.
1. Danh sách file tay vịn cầu thang CAD tiêu chuẩn
Dưới đây là bảng tổng hợp các file bản vẽ chi tiết về tay vịn, trụ gỗ và con tiện cầu thang được Webdien.vn sưu tầm và kiểm định. Các file này được định dạng chuẩn DWG, tương thích với hầu hết các phiên bản AutoCAD hiện nay, giúp bạn dễ dàng import vào đồ án của mình.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Chi tiết tay vịn trụ gỗ | .dwg | AutoCAD | Mẫu tay vịn gỗ truyền thống | Sẵn có |
| Block con tiện cầu thang | .dwg | AutoCAD | Bộ 50 mẫu con tiện các loại | Sẵn có |
| Mặt cắt lan can kính | .dwg | AutoCAD | Chi tiết pad inox & tay vịn | Sẵn có |

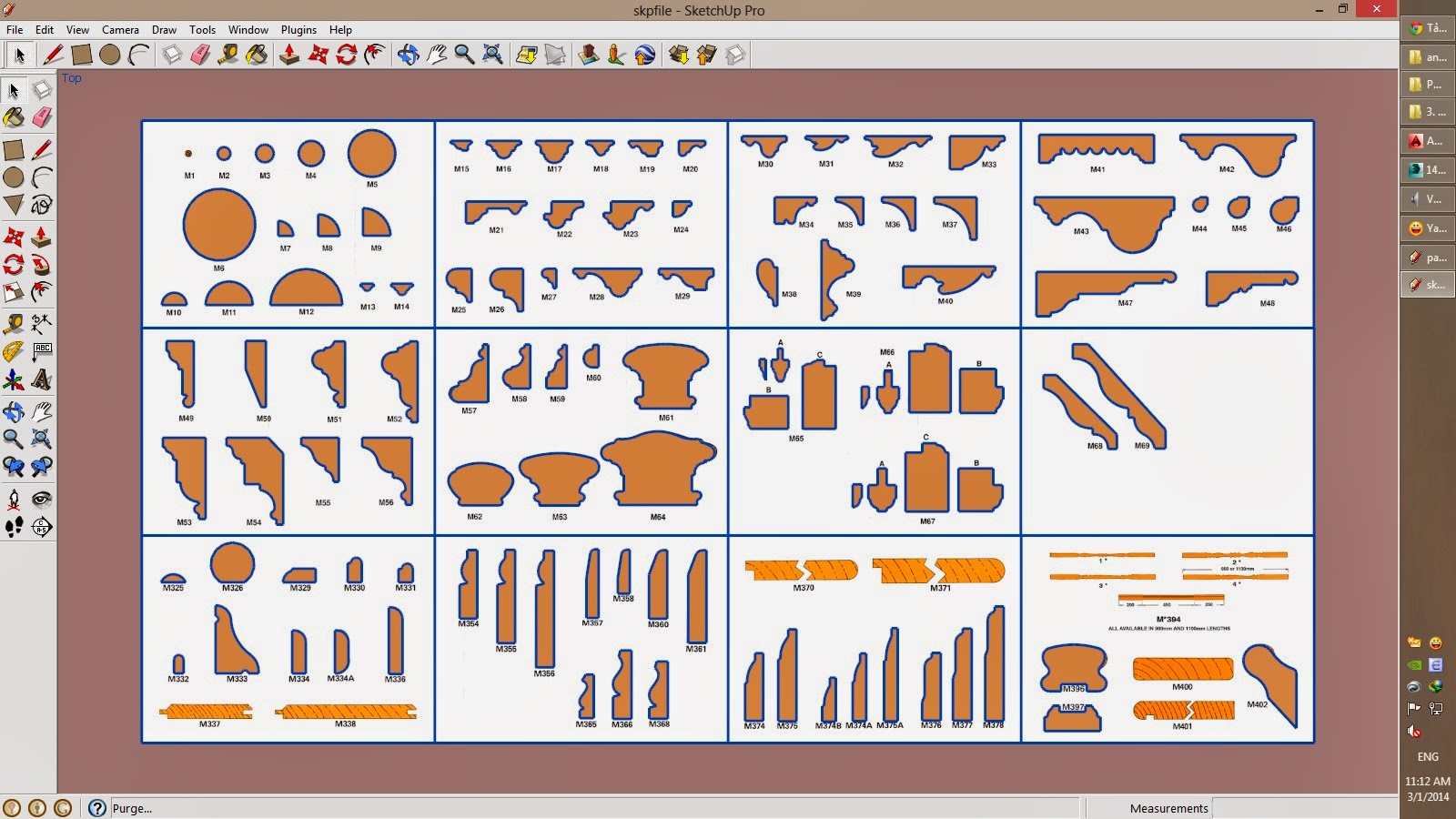

| Thư viện phào chỉ gỗ | .dwg | AutoCAD | Chi tiết soi rãnh tay vịn | Sẵn có |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
2. Hướng dẫn tải và sử dụng block CAD hiệu quả
Để tận dụng tối đa thư viện tay vịn cầu thang cad, người dùng cần lưu ý một số thao tác cơ bản để tránh lỗi font hoặc sai lệch tỷ lệ khi đưa vào bản vẽ tổng thể. Thông thường, các file tại Webdien.vn được thiết kế theo đơn vị milimet (mm) chuẩn kiến trúc.
Cách thức tải file và giải nén
Hầu hết các bộ bản vẽ được nén dưới định dạng .zip hoặc .rar để giảm dung lượng. Sau khi tải về từ hệ thống, bạn chỉ cần giải nén bằng WinRAR hoặc 7-Zip. Hãy đảm bảo máy tính của bạn đã cài đặt phiên bản AutoCAD từ 2010 trở lên để đảm bảo tính tương thích tốt nhất.
Sử dụng lệnh DesignCenter (Ctrl+2)
Thay vì mở trực tiếp file, bạn có thể sử dụng lệnh DesignCenter để kéo trực tiếp các block cad cầu thang vào bản vẽ đang làm việc. Cách này giúp bản vẽ của bạn gọn gàng hơn và tránh việc thừa thãi các layer không cần thiết từ file gốc.
3. Ứng dụng thực tế trong thiết kế và thi công
Việc áp dụng các mẫu thư viện tay vịn cầu thang cad không chỉ dừng lại ở việc minh họa. Nó đóng vai trò then chốt trong việc tính toán vật tư và hướng dẫn thợ mộc gia công chính xác các chi tiết phào chỉ, soi rãnh gỗ tại xưởng.
Đối với thiết kế nội thất nhà phố
Trong các công trình nhà phố, cầu thang thường là điểm nhấn kiến trúc. Sử dụng các bản vẽ mặt cắt tay vịn chi tiết giúp kiến trúc sư tư vấn cho chủ nhà về độ cầm nắm vừa vặn, tính thẩm mỹ của trụ gỗ mà không cần phải đoán mò hay vẽ lại từ đầu.
Trong lập hồ sơ bản vẽ hoàn công
Khi kết thúc dự án, việc lưu trữ các block tay vịn cầu thang chuẩn giúp kỹ sư hoàn thiện bộ bản vẽ hoàn công nhanh chóng. Điều này đặc biệt quan trọng trong các dự án công trình công cộng, nơi yêu cầu sự chính xác tuyệt đối giữa thiết kế và thực tế thi công.
4. Các lưu ý kỹ thuật quan trọng khi triển khai bản vẽ
Dù có sẵn thư viện tay vịn cầu thang cad, các kỹ sư vẫn cần kiểm soát các thông số kỹ thuật để đảm bảo an toàn cho người sử dụng. Không nên phụ thuộc hoàn toàn vào block có sẵn mà quên đi các quy chuẩn xây dựng hiện hành tại Việt Nam.
“Chiều cao tiêu chuẩn của tay vịn cầu thang thường dao động từ 850mm đến 1100mm tùy vào loại công trình và mục đích sử dụng. Hãy luôn kiểm tra khoảng cách giữa các con tiện để tránh nguy hiểm cho trẻ nhỏ.”
Một điểm cần lưu ý khác là các đường nét (Lineweight) trong file CAD. Khi in ấn, hãy thiết lập Layer tay vịn có độ đậm vừa phải để nổi bật khối lượng gỗ nhưng không làm mờ các chi tiết kích thước (Dimension) xung quanh.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
5. Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
