Thư Viện CAD PCCC Đầy Đủ: Tổng Hợp Block Phòng Cháy Chữa Cháy Chuẩn 2026

Thư viện pccc trong cad là công cụ không thể thiếu đối với mọi kỹ sư M&E khi phải đối mặt với áp lực deadline và yêu cầu khắt khe về tiêu chuẩn kỹ thuật hiện nay. Việc sở hữu một bộ thư viện chuẩn hóa không chỉ giúp bạn đẩy nhanh tiến độ thiết kế mà còn đảm bảo tính chuyên nghiệp trong từng bản vẽ trình duyệt cơ quan chức năng.

1. Danh sách file thư viện CAD PCCC mới nhất 2026

Tại Webdien.vn, chúng tôi hiểu rằng mỗi bản vẽ PCCC đều đòi hỏi sự tỉ mỉ và chính xác tuyệt đối. Dưới đây là bảng tổng hợp các file thư viện pccc trong cad được chọn lọc kỹ lưỡng, phù hợp với các tiêu chuẩn hiện hành như TCVN 3890:2023.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Hướng dẫn tải và sử dụng block CAD hiệu quả

Theo kinh nghiệm thực tế của đội ngũ kỹ thuật tại Webdien.vn, việc sử dụng thư viện pccc trong cad không đơn thuần là “copy-paste”. Để bản vẽ đạt chuẩn thẩm mỹ và kỹ thuật, anh em kỹ sư cần lưu ý các bước triển khai như sau:

2.1. Quy trình chèn Block vào bản vẽ thiết kế

Sau khi tải file từ hệ thống, bạn nên mở file thư viện song song với bản vẽ dự án. Sử dụng lệnh DesignCenter (phím tắt ADC) hoặc đơn giản là dùng tổ hợp phím Ctrl+C và Ctrl+V. Tuy nhiên, hãy đảm bảo rằng đơn vị (Units) của cả hai file đều là Millimeters để tránh tình trạng sai lệch tỷ lệ (scale) thiết bị.

2.2. Quản lý Layer và màu sắc chuẩn PCCC

Hệ thống phòng cháy chữa cháy thường được quy định với tông màu đỏ đặc trưng. Khi sử dụng block từ thư viện pccc trong cad, bạn nên gán toàn bộ đối tượng về Layer chuyên dụng như PCCC-ThietBi hoặc PCCC-DuongOng. Điều này giúp việc quản lý hiển thị và in ấn trở nên dễ dàng hơn, đặc biệt là khi cần xuất hồ sơ hoàn công.

3. Ứng dụng thực tế trong các dự án cơ điện

Bộ thư viện pccc trong cad của Webdien.vn đã được ứng dụng rộng rãi trong nhiều loại hình công trình khác nhau, từ dân dụng đến công nghiệp nặng.

3.1. Thiết kế hệ thống báo cháy chung cư cao tầng

Trong các dự án chung cư, việc bố trí đầu báo khói và đầu báo nhiệt cần tuân thủ khoảng cách nghiêm ngặt. Các block trong thư viện đã được thiết kế đúng kích thước thực tế, giúp kỹ sư tính toán chính xác phạm vi bảo vệ của từng thiết bị, tránh tình trạng lắp đặt chồng chéo gây lãng phí vật tư.

3.2. Triển khai hệ thống chữa cháy vách tường cho nhà xưởng

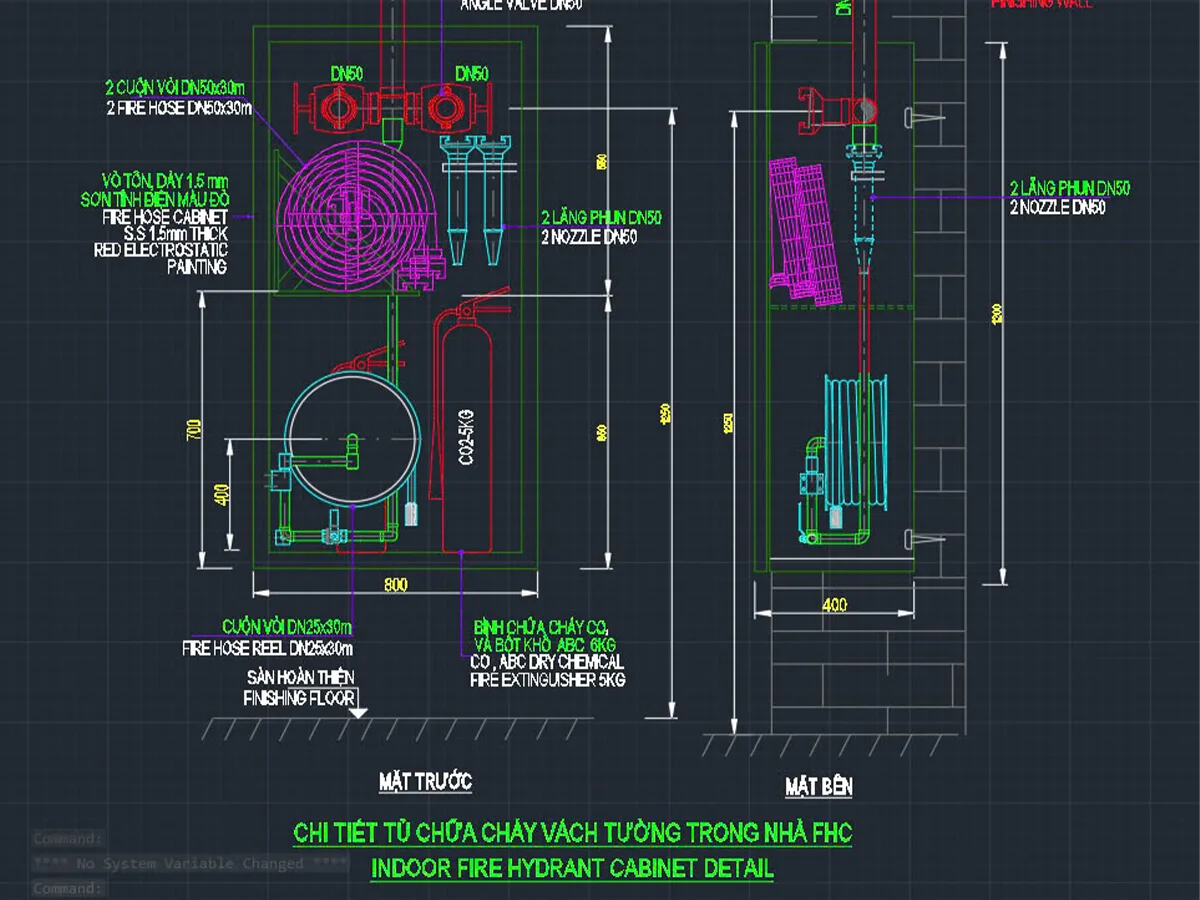

Đối với nhà xưởng, hệ thống họng tiếp nước và tủ chữa cháy vách tường là trọng tâm. Thư viện pccc trong cad cung cấp các mẫu tủ chi tiết, bao gồm cả cuộn vòi và lăng phun, giúp nhà thầu dễ dàng hình dung không gian lắp đặt và đấu nối đường ống trục chính.

4. Lưu ý kỹ thuật về tiêu chuẩn phòng cháy chữa cháy

“Một bản vẽ PCCC đẹp chỉ là điều kiện cần, đúng tiêu chuẩn mới là điều kiện đủ để dự án được phê duyệt và nghiệm thu.” – Trích dẫn từ ban biên tập Webdien.vn.

Khi triển khai, hãy luôn đối chiếu các ký hiệu trong thư viện pccc trong cad với bảng chú giải ký hiệu chuẩn của Bộ Công An. Ngoài ra, cần lưu ý về cao độ lắp đặt đầu phun Sprinkler so với trần giả, cũng như hướng phun của đầu quay lên hay quay xuống theo đúng công năng của khu vực.

5. Đóng góp & Cập nhật cộng đồng

Webdien.vn không chỉ là một kho lưu trữ tĩnh. Chúng tôi liên tục nhận được các bản vẽ đóng góp từ cộng đồng kỹ sư khắp cả nước để làm giàu thêm thư viện pccc trong cad. Mọi ý kiến phản hồi về lỗi file hoặc yêu cầu thêm các thiết bị mới luôn được chúng tôi ghi nhận và xử lý nhanh chóng.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
