Thư viện CAD máy giặt nội thất: Tổng hợp file DWG chuẩn nhất 2026

Thư viện CAD máy giặt là công cụ không thể thiếu khi bạn đang đối mặt với deadline thiết kế nội thất khu giặt phơi nhưng lại chưa tìm được block chuẩn tỷ lệ thực tế.

1. Tổng quan về thư viện nội thất CAD máy giặt

Việc sở hữu một thư viện nội thất cad máy giặt hoàn chỉnh giúp các kiến trúc sư và kỹ sư MEP tiết kiệm hàng giờ đồng hồ vẽ tay. Trong các dự án căn hộ chung cư hay nhà phố hiện đại, khu vực giặt giũ (laundry room) ngày càng được chú trọng về thẩm mỹ và công năng. Nếu sử dụng các block sai kích thước, việc bố trí tủ máy giặt hoặc đường ống cấp thoát nước sẽ gặp sai số lớn khi thi công thực tế.

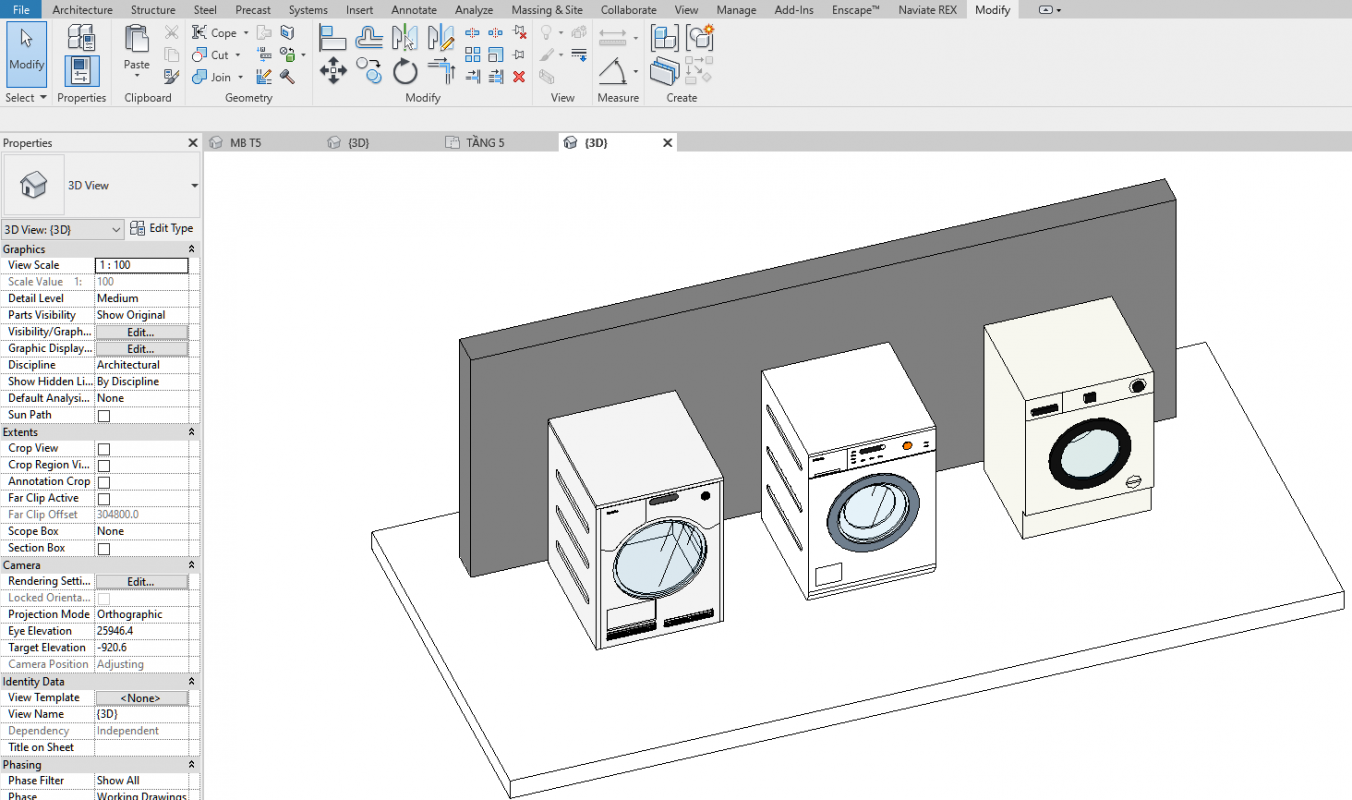

Tại Webdien.vn, chúng tôi cung cấp bộ sưu tập đầy đủ từ máy giặt cửa trước, cửa trên đến các dòng máy sấy chồng tầng. Các file được định dạng .dwg, tương thích tốt với các phiên bản AutoCAD từ 2007 trở lên, đảm bảo các layer được phân tách rõ ràng và scale chuẩn đơn vị mm.

2. Danh sách file CAD máy giặt chi tiết

Dưới đây là tổng hợp các file phổ biến nhất trong thư viện mà bạn có thể tham khảo và sử dụng ngay cho dự án của mình. Các block bao gồm đầy đủ 3 góc nhìn: mặt bằng (top view), mặt đứng (front view) và mặt bên (side view).

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn sử dụng block CAD trong thiết kế

Để sử dụng hiệu quả thư viện nội thất cad máy giặt, bạn nên tuân thủ quy trình làm việc chuyên nghiệp sau đây. Đầu tiên, hãy kiểm tra đơn vị bản vẽ (Units) của bạn, thông thường trong thiết kế nội thất tại Việt Nam là Milimeters. Sau khi Insert Block, hãy chú ý đến việc đặt Block vào đúng Layer chuyên dụng như “L-Equipment” hoặc “Nội-thất” để dễ dàng quản lý độ dày nét in.

Cách tùy chỉnh kích thước máy giặt

Nhiều mẫu máy giặt hiện nay có kích thước đa dạng tùy theo khối lượng giặt (7kg, 9kg, 12kg). Bạn có thể sử dụng lệnh BEDIT (Block Editor) để điều chỉnh các thông số dài x rộng x cao sao cho khớp với catalogue của hãng sản xuất như Samsung, Electrolux hay Panasonic. Việc này đảm bảo khoảng hở kỹ thuật xung quanh máy là chính xác.

4. Ứng dụng thực tế trong hồ sơ kỹ thuật

Việc sử dụng block cad máy giặt không chỉ dừng lại ở bản vẽ bố trí mặt bằng (Layout). Nó còn đóng vai trò quan trọng trong việc triển khai hồ sơ thi công chi tiết cho các tổ đội khác nhau.

• Kỹ sư Điện: Xác định vị trí ổ cắm điện phù hợp (thường cao hơn mặt sàn 1000-1200mm để tránh ngập nước).
• Kỹ sư Nước: Thiết kế điểm chờ cấp nước lạnh và hố thu thoát nước sàn chuyên dụng cho máy giặt.
• Thợ mộc/Nội thất: Dựa trên mặt đứng trong file CAD để đóng tủ bao che hoặc kệ để đồ giặt giũ chuẩn khít.

5. Lưu ý về tiêu chuẩn lắp đặt và kỹ thuật điện nước

Trong quá trình thiết kế nội thất, nếu chỉ đặt máy giặt vào cho “đẹp” bản vẽ mà quên mất các yếu tố kỹ thuật thì khi thi công sẽ gặp rất nhiều rắc rối. Theo tiêu chuẩn TCVN và các hướng dẫn về an toàn điện, khu vực máy giặt là môi trường ẩm ướt, do đó các thiết bị bảo vệ như CB chống giật là bắt buộc.

“Khoảng cách tối thiểu giữa máy giặt và tường phía sau nên để từ 50mm đến 100mm để bố trí đường ống cấp và thoát nước mà không làm gập ống.”

Khi vẽ mặt cắt chi tiết tủ máy giặt, hãy đảm bảo rằng bạn đã tính toán đến độ rung lắc của thiết bị khi vắt. Thư viện của chúng tôi luôn cung cấp các vùng không gian an toàn (clearance zone) để bạn tham chiếu dễ dàng hơn.

6. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
