Thư Viện CAD Người Thi Công: Tổng Hợp File DWG Chuẩn Cho Bản Vẽ

Thư viện cad người thi công là yếu tố không thể thiếu để làm nổi bật tính thực tế và chuyên nghiệp trong các bản vẽ biện pháp tổ chức thi công hiện nay.

Tại sao cần sử dụng thư viện người thi công trong bản vẽ CAD?

Trong quá trình thiết kế hệ thống điện hay lập phương án thi công, việc đưa các block người thi công vào bản vẽ không chỉ mang tính trang trí. Hãy tưởng tượng bạn đang thuyết minh về một biện pháp lắp đặt tủ điện công nghiệp ở độ cao 2 mét nhưng bản vẽ lại thiếu hình ảnh công nhân thao tác.

Sử dụng thư viện cad người thi công giúp các kỹ sư và chủ đầu tư hình dung rõ ràng về quy mô không gian và tính khả thi của phương án thi công. Điều này đặc biệt quan trọng trong các bản vẽ Shopdrawing và thuyết minh an toàn lao động, nơi mà khoảng cách vận hành và không gian đứng của con người cần được tính toán chính xác theo nhân trắc học.

Webdien.vn nhận thấy nhiều kỹ sư thường mất quá nhiều thời gian để tìm kiếm từng hình người đơn lẻ trên mạng. Do đó, một bộ sưu tập tổng hợp sẽ giúp bạn đẩy nhanh tiến độ hoàn thành bản vẽ, đảm bảo sự đồng nhất về phong cách và tỷ lệ trên toàn bộ hồ sơ thiết kế.

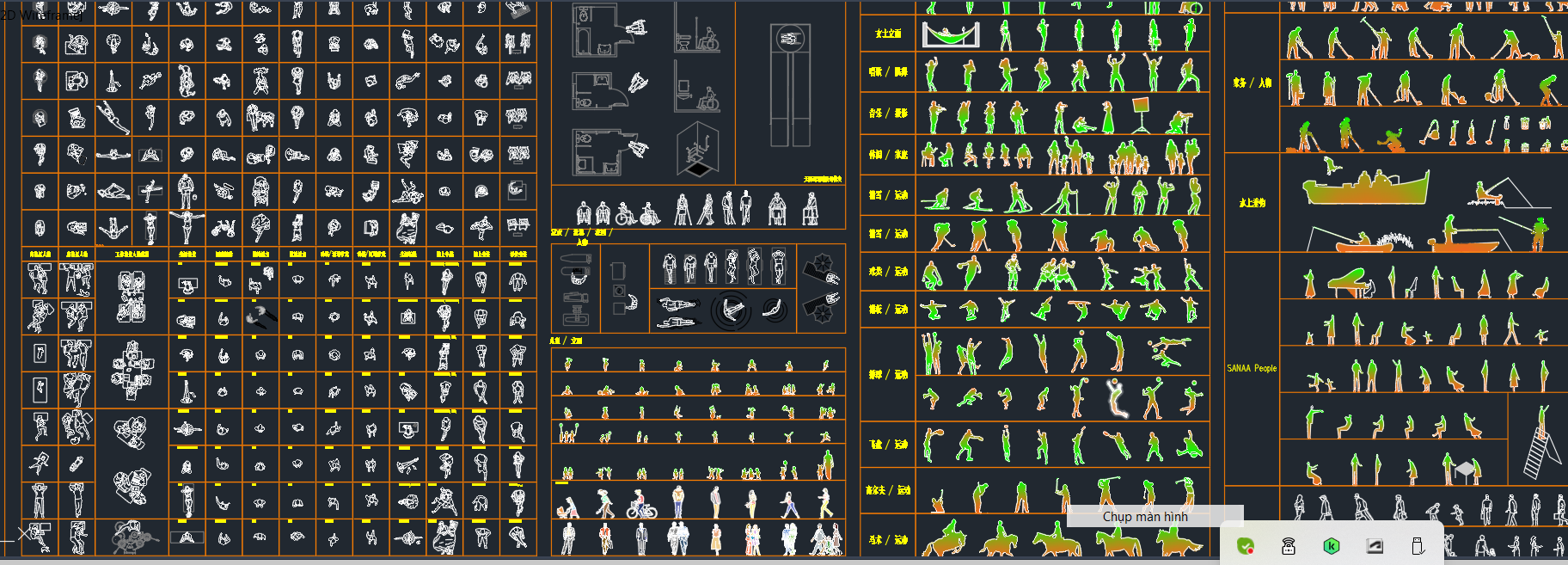

Danh sách file thư viện CAD người thi công tại Webdien.vn

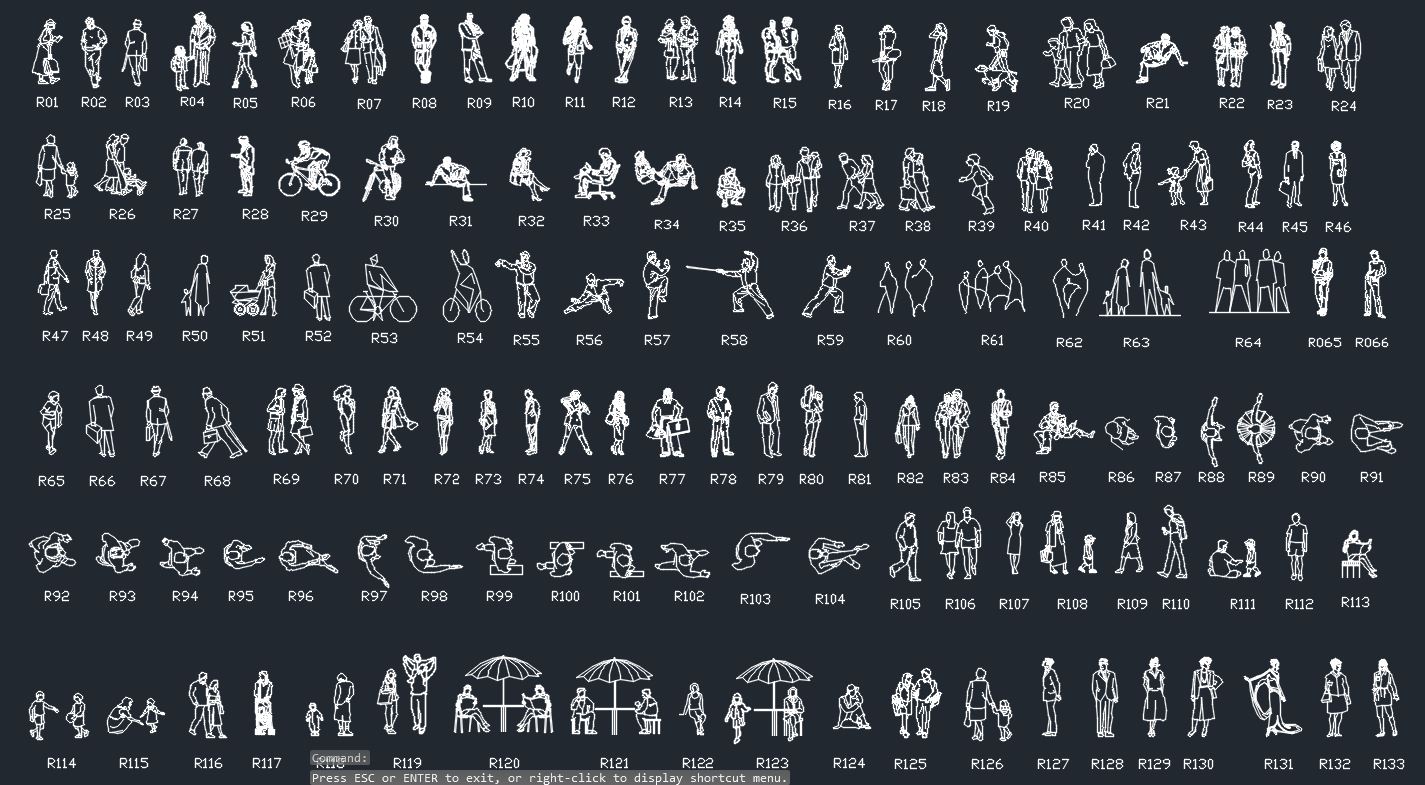

Dưới đây là bảng tổng hợp các nhóm file DWG phổ biến nhất, bao gồm đầy đủ các tư thế từ công nhân xây dựng, kỹ sư giám sát đến thợ điện đang làm việc.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cách chèn và quản lý Block người thi công hiệu quả

Việc sở hữu thư viện người thi công chất lượng là một chuyện, nhưng sử dụng chúng sao cho bản vẽ không bị rối lại là kỹ năng cần thiết. Theo kinh nghiệm từ các kỹ sư lâu năm, bạn nên quản lý các block này theo hệ thống Layer riêng biệt.

Quản lý theo Layer và Màu sắc

Hãy đặt tất cả block người vào một layer có tên như “G-NOTE-PEOPLE” hoặc “AN-TOAN”. Điều này giúp bạn dễ dàng ẩn/hiện khi cần in ấn các bản vẽ kỹ thuật thuần túy hoặc bản vẽ phối cảnh thi công.

Sử dụng lệnh Design Center (DC)

Thay vì mở file thư viện rồi Copy-Paste, bạn hãy dùng lệnh ADCENTER để truy cập vào file thư viện của Webdien.vn. Cách này giúp bạn kéo thả trực tiếp các block vào bản vẽ hiện hành mà không làm tăng dung lượng file rác.

“Việc chuẩn hóa thư viện block ngay từ đầu giúp nhóm thiết kế MEP tiết kiệm đến 30% thời gian khi triển khai các bản vẽ biện pháp thi công cho dự án cao tầng.” – Chia sẻ từ cộng đồng Webdien.

Các tiêu chuẩn kỹ thuật và tỷ lệ khi sử dụng thư viện người

Sai lầm phổ biến nhất khi dùng thư viện cad người thi công là sai lệch về tỷ lệ. Một người công nhân cao 1m7 nhưng lại đứng thấp hơn chiếc tủ điện 1m2 sẽ khiến bản vẽ trở nên thiếu chuyên nghiệp và gây hiểu lầm cho đội ngũ thi công trực tiếp tại công trường.

• Tỷ lệ đơn vị (Unit): Hầu hết file tại Webdien.vn được thiết kế theo đơn vị Milimet (mm). Hãy kiểm tra lệnh UNITS trong bản vẽ của bạn trước khi chèn.
• Độ chi tiết: Đối với bản vẽ tỷ lệ 1/100, nên dùng các block nét đơn giản. Với bản vẽ chi tiết lắp đặt (tỷ lệ 1/10, 1/20), hãy chọn các block có đầy đủ trang bị bảo hộ lao động.
• Tuân thủ TCVN: Các hình ảnh minh họa cần phản ánh đúng quy định về an toàn như mũ bảo hộ, dây đai an toàn nếu vẽ công nhân làm việc trên cao.

Khi bạn sử dụng thư viện từ Webdien.vn, chúng tôi đã tinh chỉnh để các nét vẽ có độ dày (lineweight) phù hợp, đảm bảo khi in ấn ra giấy A1, A3, hình ảnh người thi công vẫn rõ ràng, không bị bết nét.

Đóng góp và cập nhật thư viện từ cộng đồng kỹ sư

Thư viện của chúng tôi không ngừng phát triển nhờ sự đóng góp từ chính các bạn – những kỹ sư đang trực tiếp chiến đấu tại các công trình. Nếu bạn có những block người thi công đặc thù cho ngành điện hoặc xây dựng, đừng ngần ngại chia sẻ.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
