Thư Viện Ngói Trong CAD: Tổng Hợp Mẫu Hatch Và Mặt Cắt Mái Chuẩn 2026

Thư viện ngói trong cad là tài liệu không thể thiếu đối với các kiến trúc sư khi triển khai hồ sơ bản vẽ thi công mái ngói hiện đại. Việc sở hữu một bộ thư viện chuẩn giúp bạn tiết kiệm hàng giờ đồng hồ vẽ tay và đảm bảo tính chính xác tuyệt đối trong cấu tạo kỹ thuật.

Tại sao cần thư viện ngói chuẩn trong AutoCAD?

Trong quá trình thiết kế, đặc biệt là giai đoạn deadline cận kề, việc phải ngồi vẽ lại từng viên ngói hay loay hoay tạo mẫu hatch cho mái thái là một cực hình. Một thư viện ngói trong cad đầy đủ không chỉ cung cấp các mẫu hatch bề mặt mà còn bao gồm các mặt cắt chi tiết mái ngói với đầy đủ cấu tạo từ xà gồ, cầu phong đến lít tô.

Sử dụng bộ file chuẩn từ Webdien.vn giúp bản vẽ của bạn trông chuyên nghiệp hơn, các lớp layer được phân định rõ ràng, giúp việc quản lý đối tượng và in ấn trở nên dễ dàng. Điều này đặc biệt quan trọng khi bạn cần xuất hồ sơ cho nhà thầu thi công thực tế tại công trường.

Danh sách file thư viện ngói và mặt cắt chi tiết

Dưới đây là bảng tổng hợp các file có trong bộ sưu tập mà chúng tôi đã chọn lọc kỹ lưỡng, phù hợp với các tiêu chuẩn xây dựng tại Việt Nam hiện nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

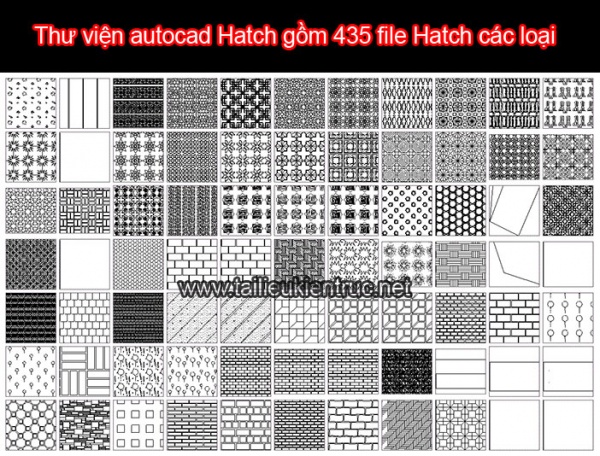

Cách sử dụng Hatch ngói và Block chi tiết hiệu quả

Để bản vẽ thư viện ngói trong cad đạt thẩm mỹ cao nhất, bạn cần lưu ý đến tỷ lệ (Scale) của mẫu hatch. Thông thường, với mặt đứng tỷ lệ 1/100, giá trị scale của mẫu hatch nên dao động từ 10 đến 50 tùy theo đơn vị vẽ là mm hay cm.

Sử dụng lệnh Hatch (H) chuẩn

Khi bạn copy mẫu hatch từ thư viện vào bản vẽ mới, hãy sử dụng lệnh Match Properties (MA) để đồng bộ hóa layer và tỷ lệ nhanh chóng. Đừng quên đặt mẫu hatch vào một layer riêng biệt (ví dụ: K-MAI-NGH) và thiết lập độ trong suốt (Transparency) khoảng 30% để bản vẽ trông thanh thoát hơn.

Quản lý mặt cắt bằng Block

Đối với các mặt cắt chi tiết mái ngói, chúng tôi khuyên bạn nên sử dụng Dynamic Block. Điều này cho phép bạn kéo dài hoặc co ngắn hệ cầu phong, lít tô mà không làm biến dạng viên ngói đầu mái, giúp việc triển khai mặt cắt phức tạp trở nên nhanh chóng hơn bao giờ hết.

Lưu ý về tiêu chuẩn kỹ thuật khi vẽ mái ngói

Việc sử dụng thư viện chỉ là bước đầu, một kỹ sư giỏi cần hiểu bản chất cấu tạo. Khi vẽ mái ngói, khoảng cách giữa các thanh lít tô phải phù hợp với loại ngói sử dụng (thường từ 330mm – 350mm cho ngói 10 viên/m2). Nếu bạn vẽ sai khoảng cách này trong CAD, khi ra thực tế thợ sẽ không thể lợp được ngói.

“Kỹ thuật vẽ mái ngói không chỉ là thẩm mỹ, đó là sự chính xác về khoảng cách chia lít tô để đảm bảo khả năng chống dột và chịu lực của hệ mái.” – Chuyên gia MEP tại Webdien.vn

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
