Thư Viện Linetype CAD Điện Nước Đầy Đủ Và Cách Cài Đặt Chuẩn

Thư viện linetype CAD là công cụ không thể thiếu để thể hiện chính xác các hệ thống điện nước trên bản vẽ. Bạn đã bao giờ gặp tình trạng deadline sát nút nhưng bản vẽ vẫn trông rối rắm vì thiếu các đường nét linetype ký hiệu chuyên dụng chưa?

Tầm quan trọng của Linetype trong bản vẽ M&E chuyên nghiệp

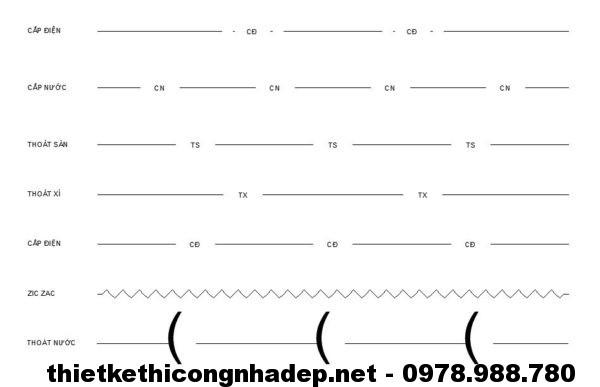

Trong thiết kế kỹ thuật, đặc biệt là hệ thống điện (Electrical) và nước (Plumbing), việc sử dụng các loại đường nét đặc trưng giúp người đọc bản vẽ phân biệt được các hệ thống khác nhau ngay lập tức. Thay vì chỉ sử dụng các đường Line liên tục, thư viện linetype CAD cung cấp các ký hiệu chữ lồng vào đường nét như “—E—“, “—W—“, “—P—“.

Theo kinh nghiệm thực tế của chúng tôi tại Webdien.vn, việc chuẩn hóa hệ thống linetype ngay từ đầu dự án giúp giảm thiểu sai sót trong quá trình thi công. Một bộ thư viện tốt không chỉ đẹp về mặt thẩm mỹ mà còn phải tuân thủ các tiêu chuẩn kỹ thuật như TCVN hoặc IEC, đảm bảo tính thống nhất giữa các bộ môn trong hệ thống MEP.

Danh sách file linetype CAD điện nước tổng hợp tại Webdien.vn

Dưới đây là bảng tổng hợp các loại file linetype phổ biến nhất mà các kỹ sư thường xuyên sử dụng trong các dự án nhà phố, chung cư và nhà xưởng công nghiệp.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện linetype CAD điện nước

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn cài đặt và sử dụng file .LIN vào AutoCAD

Nhiều bạn mới sử dụng thường lúng túng khi nhận được file .lin. Thực tế, cách load linetype vào bản vẽ rất đơn giản nếu bạn làm theo các bước sau:

1. Gõ lệnh LINETYPE (lệnh tắt là LT) và nhấn Enter.
2. Trong hộp thoại hiện ra, nhấn vào nút Load….
3. Tiếp tục chọn File… và tìm đến đường dẫn chứa thư viện linetype CAD bạn vừa tải về.
4. Chọn tất cả các đường nét cần dùng và nhấn OK để hoàn tất.

Lưu ý nhỏ: Nếu bạn muốn linetype này luôn xuất hiện trong mọi bản vẽ mới, hãy load chúng vào file Template (.dwt) của bạn. Điều này giúp tiết kiệm rất nhiều thời gian thiết lập Layer cho các dự án sau này.

Xử lý lỗi không hiển thị chữ trong Linetype

Một vấn đề thường gặp là khi load linetype điện, bạn chỉ thấy đường gạch ngang mà không thấy chữ (như chữ E, W, P). Nguyên nhân thường là do bản vẽ thiếu Font chữ mà linetype đó định nghĩa. Hãy kiểm tra lại Style chữ trong bản vẽ và đảm bảo các Font như Simplex hoặc Arial đã được cài đặt đầy đủ.

Ứng dụng thực tế trong thiết kế hệ thống kỹ thuật

Việc áp dụng thư viện linetype cad giúp phân hóa rõ rệt các lớp dữ liệu trên bản vẽ MEP phức tạp:

• Kỹ sư điện: Phân biệt dây pha, dây trung tính, dây tiếp địa hoặc các lộ cáp ngầm trung thế bằng các đường nét có khoảng cách gạch khác nhau.
• Kỹ sư nước: Tách biệt đường ống nước nóng (H), nước lạnh (C) và nước thải thông qua các ký hiệu lồng vào đường Line.
• Kiến trúc sư: Sử dụng để thể hiện các đường giới hạn đỏ, chỉ giới xây dựng hoặc các đường ranh giới khu đất một cách chuẩn xác.

Lưu ý kỹ thuật về tỷ lệ đường nét (LTScale)

Lỗi phổ biến nhất khiến linetype trông giống như đường liền nét là do biến LTScale chưa phù hợp. Tùy vào tỷ lệ bản vẽ (1/50, 1/100 hay 1/500), bạn cần điều chỉnh giá trị này để các khoảng hở và chữ cái hiện ra rõ nét nhất.

Kinh nghiệm: Hãy sử dụng lệnh CELTSCALE để điều chỉnh riêng cho từng đối tượng hoặc PSLTSCALE để thống nhất hiển thị giữa Model và Layout.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
