Thư Viện Khung Tên Trong CAD Tiêu Chuẩn A0 – A4 Cho Kỹ Sư

Thư viện khung tên trong cad là thành phần không thể thiếu đối với bất kỳ kỹ sư điện hay nhà thiết kế nào khi đối mặt với deadline bản vẽ đang cận kề.

Tầm quan trọng của khung tên chuẩn trong thiết kế kỹ thuật

Hãy tưởng tượng bạn đang thực hiện một dự án thiết kế hệ thống điện phức tạp, mọi chi tiết kỹ thuật đã hoàn thiện nhưng khi in ấn, khung bản vẽ lại bị lệch tỷ lệ hoặc thông tin khung tên trình bày lộn xộn. Điều này không chỉ làm giảm tính chuyên nghiệp mà còn có thể dẫn đến những sai sót trong quá trình thi công và giám sát tại công trường.

Việc sở hữu một thư viện khung tên trong cad chuẩn giúp bạn tiết kiệm hàng giờ đồng hồ căn chỉnh thủ công. Mỗi khung tên không đơn thuần là những đường kẻ, mà là nơi chứa đựng các thông tin pháp lý và kỹ thuật quan trọng như: tên công trình, đơn vị thiết kế, người phê duyệt, và đặc biệt là tỷ lệ bản vẽ. Sử dụng các block CAD khung tên có sẵn giúp đảm bảo tính đồng bộ tuyệt đối cho toàn bộ hồ sơ thiết kế, từ bản vẽ sơ đồ nguyên lý đến bản vẽ chi tiết lắp đặt thiết bị điện.

Danh sách thư viện khung tên CAD tiêu chuẩn tại Webdien.vn

Dưới đây là tổng hợp các mẫu khung tên bản vẽ kỹ thuật được định dạng sẵn dưới dạng file .dwg, tương thích tốt với các phiên bản AutoCAD từ 2007 trở về sau. Các file này đã được thiết lập sẵn các attribute giúp bạn chỉnh sửa nội dung nhanh chóng mà không cần phá vỡ cấu trúc block.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn sử dụng và chèn khung tên vào bản vẽ nhanh chóng

Để sử dụng hiệu quả thư viện khung tên trong cad, chúng tôi khuyến khích các kỹ sư sử dụng môi trường Layout thay vì vẽ trực tiếp khung tên bên Model. Việc sử dụng Layout giúp quản lý tỷ lệ in ấn chính xác thông qua các viewport.

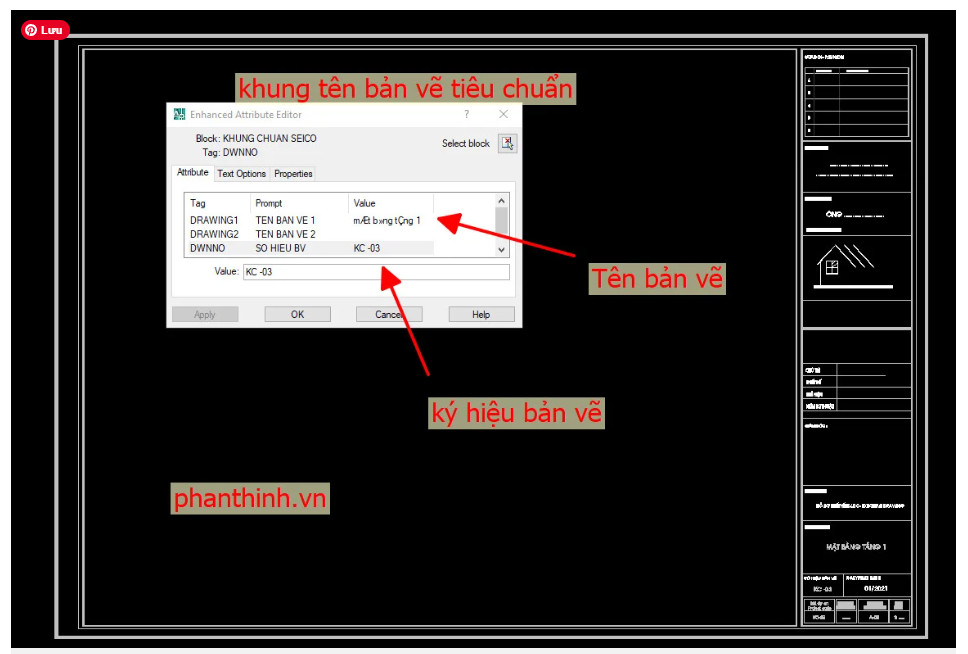

Các bước thực hiện cơ bản bao gồm: đầu tiên, bạn mở file CAD chứa khung tên mẫu đã tải từ Webdien.vn. Sau đó, sử dụng lệnh Ctrl+C và Ctrl+V hoặc lệnh XREF để liên kết khung tên vào bản vẽ hiện hành. Nếu mẫu khung tên là một Block Attribute, bạn chỉ cần click đúp vào chữ để thay đổi các thông số như ngày tháng, tên người vẽ mà không làm xê dịch các đường kẻ kỹ thuật.

Lưu ý về tỷ lệ khi chèn khung tên

Khi chèn khung tên vào Layout, bạn nên thiết lập khổ giấy (Page Setup) trước với tỷ lệ 1:1. Điều này đảm bảo khi bạn xuất file PDF hoặc in trực tiếp ra giấy, kích thước khung tên sẽ khớp hoàn toàn với tiêu chuẩn thực tế (ví dụ A3 là 420x297mm). Đừng quên kiểm tra các layer khung tên để tránh trường hợp nét vẽ bị mờ hoặc không hiển thị khi in.

Ứng dụng thực tế trong các lĩnh vực kỹ thuật điện và kiến trúc

Mỗi ngành nghề sẽ có những yêu cầu riêng biệt về cách trình bày khung bản vẽ. Dưới đây là cách mà các nhóm đối tượng khách hàng của Webdien.vn thường áp dụng thư viện này vào công việc hằng ngày của họ.

Đối với kỹ sư điện và MEP

Kỹ sư MEP thường sử dụng khung tên A3 hoặc A1 để trình bày sơ đồ nguyên lý tủ điện và mặt bằng chiếu sáng. Thư viện của chúng tôi cung cấp các mẫu khung có sẵn phần ký hiệu đặc thù giúp phân loại bản vẽ theo hệ thống như: Điện nặng, Điện nhẹ, Cấp thoát nước, và PCCC một cách khoa học.

Đối với kiến trúc sư và nhà thiết kế nội thất

Các kiến trúc sư lại ưu tiên những khung tên có thiết kế tối giản nhưng vẫn đầy đủ thông tin về cao độ và tọa độ. Việc áp dụng thư viện khung tên trong cad đồng nhất giữa bản vẽ kiến trúc và bản vẽ điện giúp hồ sơ bàn giao cho chủ đầu tư trở nên chuyên nghiệp và dễ theo dõi hơn.

Các tiêu chuẩn kỹ thuật về khổ giấy và khung bản vẽ cần nhớ

Tại Việt Nam, việc trình bày bản vẽ kỹ thuật thường tuân thủ theo tiêu chuẩn TCVN 3826-83 hoặc các tiêu chuẩn quốc tế ISO 5457. Theo kinh nghiệm thực tế, các kỹ sư cần nắm rõ các quy tắc về khoảng lề: thông thường lề trái bản vẽ luôn để rộng hơn (khoảng 20-25mm) để đóng tập hồ sơ, các lề còn lại thường để 5-10mm.

Việc nắm vững các thông số này khi tùy chỉnh thư viện khung tên trong cad sẽ giúp bản vẽ của bạn không bị mất nét khi in ấn tại các hàng photocopy kỹ thuật. Tại Webdien.vn, chúng tôi đã căn chỉnh sẵn các thông số này trong từng file mẫu, giúp bạn hoàn toàn yên tâm khi sử dụng trực tiếp cho các dự án thực tế.

Đóng góp & cập nhật thư viện cộng đồng

Webdien.vn không chỉ là nơi cung cấp file, mà còn là một cộng đồng kỹ sư cùng nhau chia sẻ kiến thức. Nếu bạn có những mẫu khung tên đẹp, đúng chuẩn của các đơn vị tư vấn thiết kế lớn hoặc các mẫu khung theo tiêu chuẩn quốc tế mới, đừng ngần ngại chia sẻ lại cho cộng đồng.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
