Thư Viện Hình Vẽ CAD Cột Đèn Giao Thông Chuẩn Kỹ Thuật 2026

Cad cột đèn giao thông là tài liệu không thể thiếu đối với các kỹ sư hạ tầng khi thiết kế hệ thống chiếu sáng và tín hiệu đô thị. Trong bối cảnh các dự án giao thông yêu cầu độ chính xác cao về kỹ thuật và thẩm mỹ, việc sở hữu một thư viện block CAD chuẩn giúp bạn tiết kiệm hàng giờ làm việc và đảm bảo tính đồng nhất cho hồ sơ thiết kế.

Vì sao cần sử dụng thư viện CAD cột đèn giao thông chuẩn?

Việc tự tay vẽ lại từng chi tiết cột đèn giao thông từ bu lông móng, thân cột đến cần đèn không chỉ gây lãng phí thời gian mà còn dễ dẫn đến sai sót về tỷ lệ kỹ thuật. Một bộ thư viện hình vẽ cad cột đèn giao thông chuyên nghiệp cung cấp các cấu kiện đã được chuẩn hóa theo tiêu chuẩn TCVN và IEC, giúp bản vẽ của bạn trông chuyên nghiệp hơn trong mắt chủ đầu tư.

Tại Webdien.vn, chúng tôi hiểu rằng các kỹ sư điện và kiến trúc sư cảnh quan thường phải đối mặt với áp lực deadline cực lớn. Thay vì loay hoay tìm kiếm các ký hiệu rời rạc, bạn có thể truy cập vào kho dữ liệu tập trung với đầy đủ các loại cột đèn ly tâm, cột thép bát giác hay cột đèn tín hiệu giao thông hiện đại nhất hiện nay.

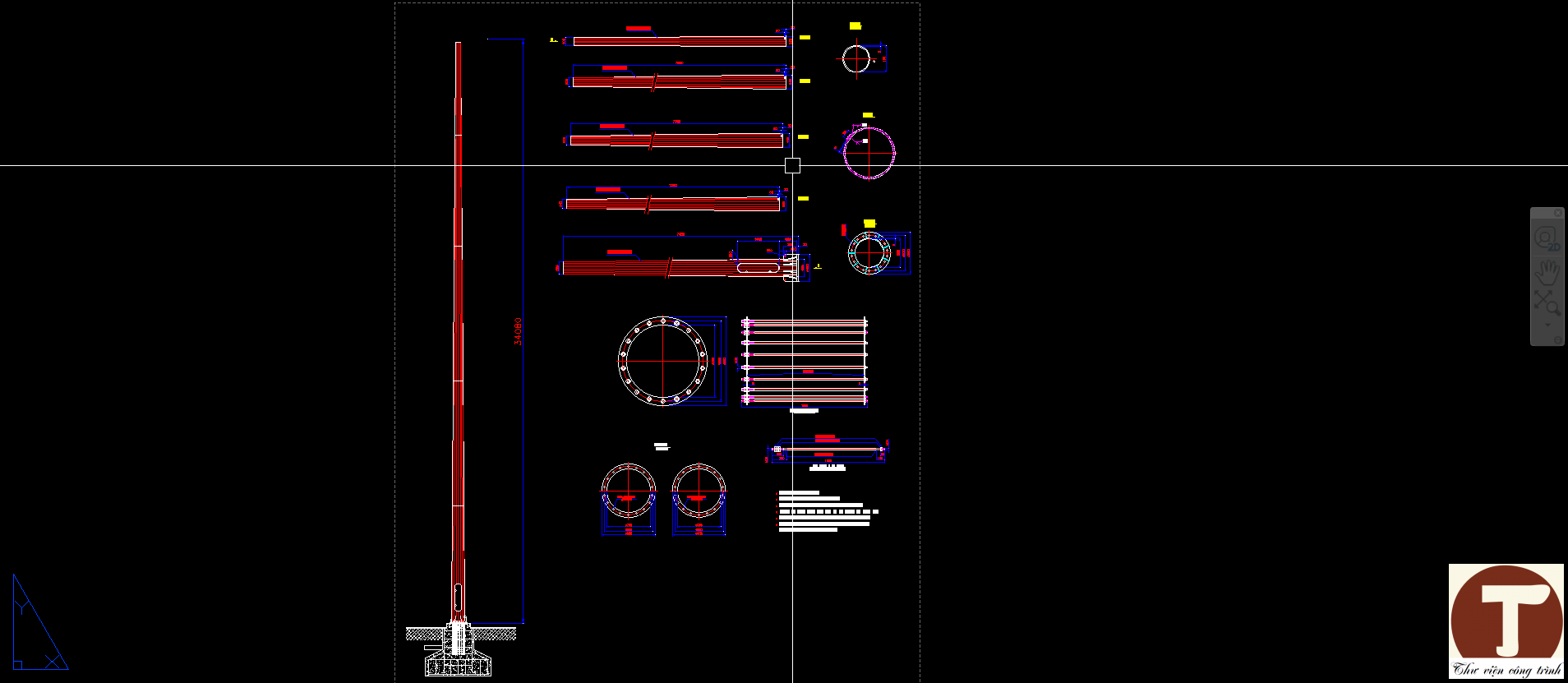

Chi tiết bộ sưu tập file CAD cột đèn giao thông tại Webdien.vn

Dưới đây là danh sách các tệp tin có sẵn trong thư viện. Tất cả các file đều được kiểm tra kỹ lưỡng về layer, màu sắc và định dạng để tương thích tốt nhất với các phiên bản AutoCAD từ 2010 trở lên. Các block CAD được đặt tên khoa học, giúp bạn dễ dàng quản lý thông qua lệnh DesignCenter hoặc bảng Tool Palettes.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý thư viện block trong AutoCAD

Để sử dụng hiệu quả thư viện hình vẽ cad cột đèn giao thông, sau khi tải về, bạn nên thực hiện các bước tối ưu hóa sau đây để tránh làm nặng file bản vẽ chính. Đầu tiên, hãy giải nén file và mở bằng phần mềm AutoCAD. Sử dụng lệnh PURGE để loại bỏ các layer rác hoặc các định nghĩa block thừa không cần thiết.

Thay vì copy-paste thủ công, chúng tôi khuyến khích các kỹ sư sử dụng lệnh ADCENTER (Ctrl + 2) để duyệt nhanh qua các file thư viện. Cách làm này giúp bạn kiểm soát được thuộc tính của block và đảm bảo rằng các đường nét (lineweight) được giữ nguyên theo thiết kế gốc của Webdien.vn.

Các bước Import block nhanh chóng:

• Mở bản vẽ thiết kế hạ tầng của bạn.
• Gõ lệnh INSERT hoặc mở Tool Palettes.
• Tìm đến thư mục chứa file cad cột đèn giao thông đã tải từ Webdien.vn.
• Kéo và thả block vào vị trí cần thiết trên mặt bằng.
• Chỉnh sửa tham số Attribute (nếu có) để cập nhật ký hiệu cột.

Ứng dụng thực tế trong các đồ án quy hoạch hạ tầng

Trong thực tế thi công, bản vẽ cột đèn giao thông không chỉ đứng độc lập mà còn phải phối hợp chặt chẽ với hệ thống cống bể cáp, tủ điện điều khiển và vỉa hè. Việc sử dụng các block đúng tỉ lệ 1:1 giúp đơn vị thi công xác định chính xác vị trí đào móng, tránh xung đột với các công trình ngầm khác.

Dành cho kỹ sư thiết kế chiếu sáng đô thị

Các block trong thư viện bao gồm cả mặt đứng và mặt bằng, cho phép bạn triển khai nhanh các bản vẽ chi tiết lắp đặt. Đặc biệt, các loại cần đèn đôi, cần đèn đơn được tách rời giúp việc tùy biến theo chiều rộng lòng đường trở nên linh hoạt hơn bao giờ hết.

Dành cho đơn vị thi công và giám sát

Bản vẽ chi tiết móng cột đèn giúp bộ phận kỹ thuật hiện trường kiểm soát được cao độ đặt bu lông móng, đảm bảo cột đèn sau khi dựng không bị nghiêng và chịu được sức gió theo tiêu chuẩn vùng thiết kế.

Các tiêu chuẩn kỹ thuật cần lưu ý khi sử dụng bản vẽ

Mặc dù thư viện hình vẽ cad cột đèn giao thông tại Webdien.vn đã được chuẩn hóa, người dùng cần lưu ý điều chỉnh một số thông số để phù hợp với đặc thù riêng của từng địa phương. Ví dụ, độ sâu móng cột có thể thay đổi tùy thuộc vào địa chất là đất cứng hay đất yếu. Ngoài ra, lớp mạ kẽm nhúng nóng trên thân cột thép cũng cần được thể hiện rõ trong bảng ghi chú kỹ thuật.

“Thiết kế cột đèn không chỉ là thẩm mỹ mà còn là an toàn. Mọi block CAD cần được đối soát với tính toán sức bền vật liệu thực tế trước khi phê duyệt hồ sơ thi công.”

Đóng góp và cập nhật thư viện cùng cộng đồng Webdien

Webdien.vn không chỉ là nơi cung cấp tài liệu mà còn là một cộng đồng mở. Chúng tôi luôn hoan nghênh các kỹ sư đóng góp thêm những mẫu file CAD cột đèn mới, hiện đại hơn hoặc các giải pháp chiếu sáng thông minh (Smart Lighting) để kho tư liệu ngày càng phong phú.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
