Thư viện hình người trong CAD nhìn từ trên xuống: Tổng hợp file DWG chuẩn nhất

Thư viện hình người trong CAD nhìn từ trên xuống là tài liệu không thể thiếu giúp kiến trúc sư và kỹ sư điện thể hiện đúng quy mô không gian thực tế.

1. Tầm quan trọng của block người top view trong bản vẽ kỹ thuật

Trong các bản vẽ thiết kế mặt bằng (Floor Plan), việc sử dụng thư viện hình người trong CAD nhìn từ trên xuống giúp người xem dễ dàng hình dung được mật độ giao thông và khoảng cách an toàn giữa các thiết bị. Đối với các kỹ sư điện tại Webdien.vn, việc đặt các block người tại vị trí thao tác tủ điện hay khu vực bảo trì là cách tốt nhất để kiểm tra không gian vận hành có đạt chuẩn IEC hay TCVN hay không.

Việc thiếu đi các yếu tố nhân trắc học thường dẫn đến sai lầm trong việc bố trí nội thất hoặc thiết bị điện, gây khó khăn cho quá trình thi công thực tế. Sử dụng các block đúng tỷ lệ 1:1 trong không gian Model giúp đảm bảo rằng khi xuất bản vẽ ra Layout, mọi thứ đều trùng khớp với thực tế công trình.

“Một bản vẽ kỹ thuật chuyên nghiệp không chỉ cần đúng về thông số mà còn phải hợp lý về mặt không gian sử dụng con người làm thước đo chuẩn mực.”

2. Danh sách thư viện hình người trong CAD nhìn từ trên xuống

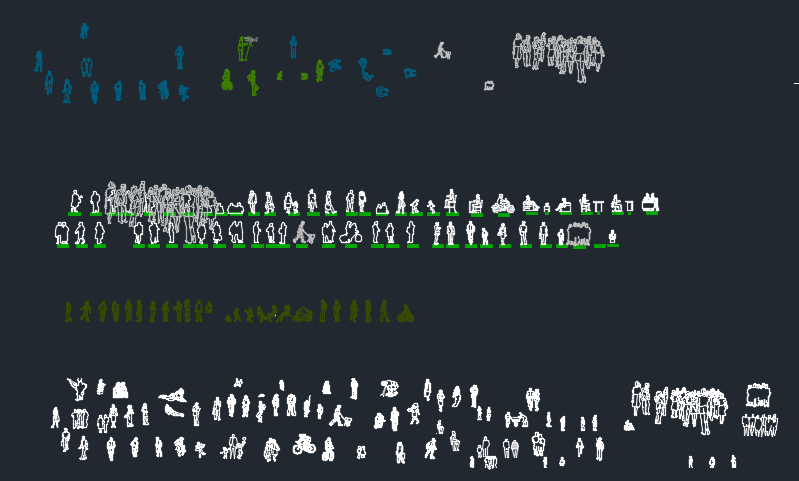

Dưới đây là bảng tổng hợp các nhóm file DWG chứa thư viện hình người trong CAD nhìn từ trên xuống đa dạng các tư thế từ đi bộ, đứng chờ đến ngồi làm việc, giúp bạn tối ưu hóa thời gian thiết kế.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn cách chèn và hiệu chỉnh block người đúng tỷ lệ

Để sử dụng thư viện hình người trong CAD nhìn từ trên xuống một cách hiệu quả, bạn cần chú ý đến lệnh Insert và đơn vị của bản vẽ. Nếu bản vẽ của bạn đang ở đơn vị mm (Millimeters), hãy chắc chắn rằng các block người được scale về kích thước trung bình của người trưởng thành (khoảng 450mm-600mm chiều rộng vai).

Sử dụng Design Center để quản lý block

Thay vì mở từng file riêng lẻ, bạn có thể nhấn Ctrl + 2 để mở Design Center, sau đó tìm đến thư viện đã tải từ Webdien.vn. Cách này giúp bạn kéo thả trực tiếp các block người nhìn từ trên xuống vào bản vẽ đang thiết kế mà không làm rác danh sách layer hiện hữu.

Hiệu chỉnh với lệnh Scale và Mirror

Mỗi không gian thiết kế lại yêu cầu hướng di chuyển của con người khác nhau. Đừng quên sử dụng lệnh MI (Mirror) để đảo chiều hướng đi hoặc lệnh SC (Scale) để điều chỉnh kích thước nếu bạn đang làm việc trên các bản vẽ có tỷ lệ khác biệt giữa Model và Layout.

4. Lưu ý về layer và tiêu chuẩn kỹ thuật khi dùng block CAD

Việc quản lý layer khi chèn thư viện hình người trong CAD nhìn từ trên xuống cực kỳ quan trọng để tránh tình trạng bản vẽ bị nặng hoặc khó kiểm soát khi in ấn. Bạn nên đặt tất cả block người vào một layer riêng, ví dụ: A-FLOR-PEOP hoặc E-MEP-USER.

• Màu sắc (Color): Nên để ByLayer để dễ dàng quản lý độ đậm nhạt khi in trắng đen.
• Nét vẽ (Lineweight): Đối với diễn họa mặt bằng, nét vẽ của người thường để rất mảnh (0.05mm – 0.09mm) để không làm mờ nhạt đi các chi tiết kỹ thuật quan trọng như thiết bị điện.
• Điểm chèn (Base Point): Các block chuẩn tại Webdien.vn luôn có điểm chèn tại tâm hoặc vị trí chân dung đối xứng để bạn dễ dàng căn chỉnh.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
