Thư Viện Đèn Chiếu Sáng Trong CAD Đầy Đủ Và Chuẩn Kỹ Thuật 2026
Thư viện đèn chiếu sáng trong cad là công cụ không thể thiếu giúp các kỹ sư điện và nhà thiết kế nội thất tiết kiệm hàng giờ làm việc mỗi ngày. Thay vì phải ngồi vẽ lại từng ký hiệu đèn led hay đèn huỳnh quang, việc sở hữu một bộ block CAD chuẩn giúp bản vẽ của bạn chuyên nghiệp và chính xác hơn.
Mục lục bài viết:
1. Danh sách thư viện đèn chiếu sáng trong CAD mới nhất tại Webdien.vn
Tại Webdien.vn, chúng tôi đã tổng hợp và phân loại các thư viện đèn chiếu sáng trong cad theo từng mục đích sử dụng cụ thể. Toàn bộ các file đều được định dạng .dwg, tương thích với các phiên bản AutoCAD từ 2007 trở về sau, giúp bạn dễ dàng tích hợp vào bản vẽ MEP hiện có.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|
| Block Đèn LED Nội Thất | .dwg | AutoCAD | Đèn downlight, spotlight, đèn chùm | Sẵn sàng |

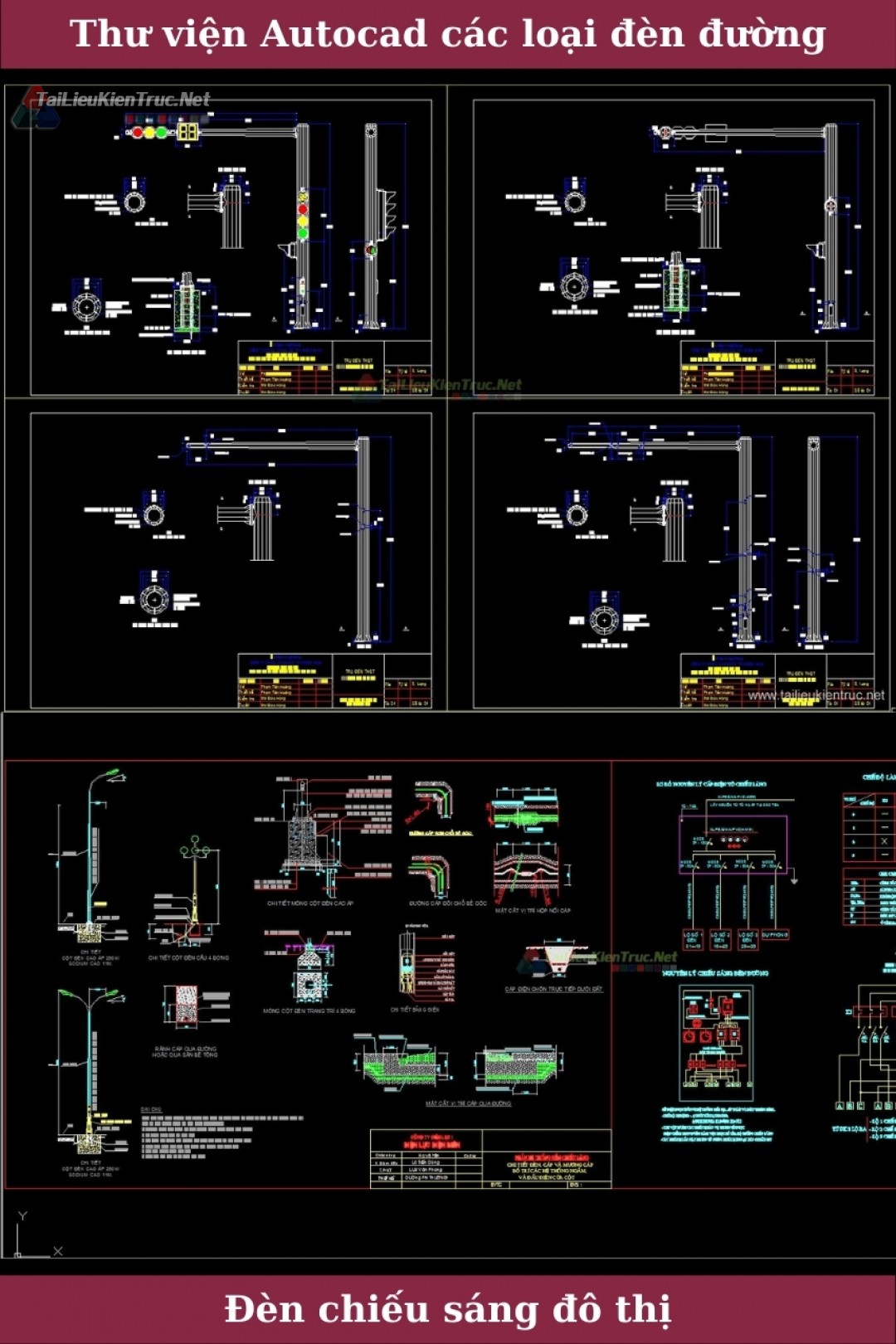

| Hệ Thống Đèn Đường Đô Thị | .dwg | AutoCAD | Cột đèn cao áp, đèn sân vườn | Sẵn sàng |
| Ký Hiệu Đèn Công Nghiệp | .dwg | AutoCAD | Đèn Highbay, đèn chống cháy nổ | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
2. Cách sử dụng thư viện Block đèn hiệu quả trong AutoCAD
Việc tải thư viện đèn chiếu sáng trong cad về mới chỉ là bước đầu. Để tối ưu hóa quy trình thiết kế, bạn cần biết cách quản lý các block này một cách khoa học. Theo kinh nghiệm thực tế của các kỹ sư tại Webdien.vn, việc sử dụng lệnh DesignCenter (DC) hoặc Tool Palettes (Ctrl+3) là cách nhanh nhất để chèn các ký hiệu lighting vào bản vẽ.
“Một bản vẽ điện chuẩn không chỉ nằm ở việc ký hiệu đúng mà còn ở việc quản lý Layer. Hãy đảm bảo các block đèn của bạn luôn nằm trong layer ‘E-Lite’ hoặc ‘E-Lighting’ để dễ dàng kiểm soát khi in ấn.”
Khi chèn các block từ thư viện đèn chiếu sáng trong cad, bạn nên lưu ý đến tỷ lệ (scale) của bản vẽ. Hầu hết các file tại Webdien.vn đều được vẽ theo tỷ lệ 1:1 với đơn vị mm. Nếu bản vẽ của bạn đang dùng đơn vị khác, hãy kiểm tra kỹ trước khi triển khai hàng loạt.
3. Ứng dụng trong các đồ án và dự án thực tế
Đối với các kỹ sư điện, bộ thư viện này hỗ trợ đắc lực trong việc lập sơ đồ nguyên lý và bản vẽ mặt bằng chiếu sáng. Các block được thiết kế tuân thủ tiêu chuẩn IEC, giúp đối tác và nhà thầu dễ dàng đọc hiểu bản vẽ.
Đối với kiến trúc sư và nhà thiết kế nội thất, việc sử dụng các block đèn có kích thước thực giúp tính toán khoảng cách lắp đặt chính xác, tránh va chạm với các hệ thống kỹ thuật khác như ống gió điều hòa hay đường ống chữa cháy (PCCC).
4. Các tiêu chuẩn kỹ thuật về ký hiệu đèn chiếu sáng
Sử dụng thư viện đèn chiếu sáng trong cad cần phải bám sát các tiêu chuẩn hiện hành như TCVN 9206:2012. Việc này đảm bảo tính thống nhất cho hồ sơ thiết kế kỹ thuật. Tại Webdien.vn, chúng tôi chú trọng vào việc cập nhật các ký hiệu mới nhất cho đèn LED – loại đèn đang dần thay thế hoàn toàn đèn huỳnh quang và đèn sợi đốt trong các công trình hiện đại.
Một số lưu ý quan trọng khi chọn block đèn:
- Ký hiệu: Phải phân biệt rõ ràng giữa đèn gắn trần, đèn gắn tường và đèn âm trần.
- Thông số: Các block nên đi kèm với thuộc tính (Attribute) để dễ dàng thống kê khối lượng (BOQ).
- Màu sắc: Thường sử dụng màu vàng hoặc đỏ để làm nổi bật hệ thống chiếu sáng trên nền kiến trúc màu xám.
