Thư Viện Cửa Xingfa File CAD: Tổng Hợp Bản Vẽ Kỹ Thuật Chuẩn 2026

Thư viện cửa xingfa file cad là tài liệu không thể thiếu đối với mọi kiến trúc sư và kỹ sư xây dựng khi triển khai bản vẽ thi công. Bạn đang đối mặt với deadline gắt gao nhưng lại mất quá nhiều thời gian để vẽ thủ công từng mặt cắt profile nhôm? Việc sở hữu một bộ block CAD chuẩn xác không chỉ giúp tối ưu hóa quy trình làm việc mà còn đảm bảo tính chuyên nghiệp trong hồ sơ thiết kế.

Tại sao cần sở hữu bộ thư viện cửa xingfa file cad chuẩn?

Trong quy trình thiết kế hiện đại, việc sử dụng thư viện cửa xingfa file cad giúp giảm thiểu sai sót về kích thước thực tế của profile nhôm. Thay vì phải tra cứu catalogue và vẽ lại từng chi tiết, các kỹ sư chỉ cần “Drag & Drop” các block đã được thiết lập sẵn tỉ lệ 1:1. Điều này đặc biệt quan trọng trong việc khớp nối giữa phần thô xây dựng và phần hoàn thiện cửa nhôm kính.

Theo kinh nghiệm thực tế của đội ngũ chuyên gia tại Webdien.vn, việc sử dụng các bản vẽ CAD không chuẩn thường dẫn đến những sai lệch nghiêm trọng khi sản xuất tại xưởng. Bộ thư viện mà chúng tôi cung cấp được kiểm duyệt kỹ lưỡng, đảm bảo đầy đủ các hệ nhôm phổ biến như hệ 55, hệ 63, hệ 93, giúp bản vẽ của bạn luôn đạt tiêu chuẩn thẩm mỹ và kỹ thuật cao nhất.

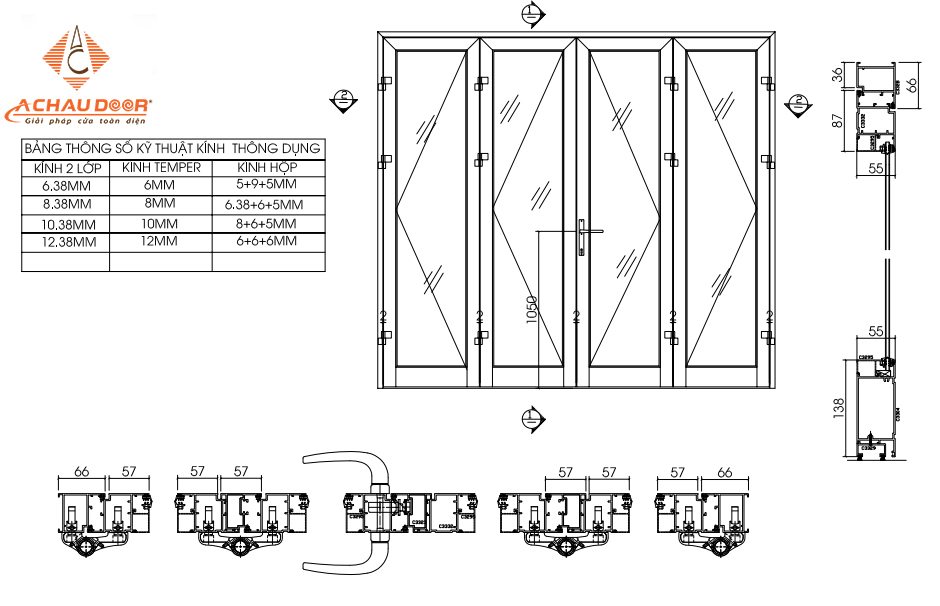

Danh sách thư viện file CAD cửa nhôm Xingfa mới nhất

Dưới đây là bảng tổng hợp các file bản vẽ chi tiết nhất được phân loại theo hệ nhôm và loại cửa. Tất cả các file đều ở định dạng .dwg, tương thích tốt với các phiên bản AutoCAD từ 2007 trở lên.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện cửa xingfa file cad

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và tích hợp block CAD vào AutoCAD

Sau khi tải thư viện cửa xingfa file cad từ hệ thống của Webdien.vn, bạn cần thực hiện một vài bước đơn giản để quản lý dữ liệu một cách khoa học. Việc tổ chức các block này vào Design Center hoặc Tool Palettes sẽ giúp bạn truy xuất dữ liệu cực kỳ nhanh chóng trong các dự án sau.

Đầu tiên, hãy giải nén tệp tin và lưu vào một thư mục cố định trên ổ cứng. Trong AutoCAD, hãy sử dụng lệnh ADC (Design Center) để tìm đến thư mục chứa các file .dwg vừa tải. Tại đây, bạn có thể xem trước các mặt cắt cửa nhôm Xingfa trước khi kéo trực tiếp vào bản vẽ hiện hành. Lưu ý kiểm tra đơn vị (Units) của bản vẽ để đảm bảo tỷ lệ mm được đồng nhất.

Lưu ý về Layer và Tỷ lệ khi chèn Block

Mỗi block trong thư viện cửa xingfa file cad thường được thiết lập trên layer 0 để người dùng dễ dàng chuyển đổi theo quy chuẩn layer riêng của từng công ty. Khi chèn block, bạn nên tạo một layer riêng có tên “CUA_XINGFA” với màu sắc đặc trưng để dễ quản lý hiển thị trên viewport.

Ứng dụng thực tế trong thiết kế và thi công nội thất

Việc ứng dụng thư viện cửa xingfa file cad không chỉ dừng lại ở các dự án dân dụng mà còn mở rộng ra các công trình công nghiệp và tòa nhà văn phòng cao tầng. Đối với mỗi nhóm đối tượng sử dụng, bộ thư viện này mang lại những giá trị thực tiễn khác nhau.

Đối với Kiến trúc sư và Nhà thiết kế

Giúp hiện thực hóa các ý tưởng không gian mở bằng cách sử dụng chính xác kích thước của các loại cửa xếp trượt hệ 63 hoặc cửa lùa hệ 93. Bạn có thể trình bày bản vẽ mặt đứng (Elevation) một cách chi tiết, chuyên nghiệp hơn trong mắt khách hàng.

Đối với Kỹ sư Giám sát và Nhà thầu

Sử dụng thư viện cửa xingfa file cad để đối soát kích thước thông thủy trên thực tế so với bản vẽ thiết kế. Việc này giúp phát hiện sớm các sai sót về kích thước ô chờ trước khi đặt hàng sản xuất tại nhà máy, tránh lãng phí vật tư và thời gian.

Các tiêu chuẩn kỹ thuật quan trọng của cửa nhôm Xingfa

Khi sử dụng các file CAD trong thiết kế, bạn cần lưu ý đến các tiêu chuẩn kỹ thuật như độ dày nhôm (thường từ 1.4mm đến 2.0mm tùy hệ), loại phụ kiện đi kèm (Kinlong, Hopo…) và loại kính sử dụng (kính cường lực, kính hộp hút chân không). Các block trong thư viện của chúng tôi đã bao gồm cả các chi tiết gioăng cao su và vị trí bắn vít đúng tiêu chuẩn kỹ thuật.

“Một bản vẽ chi tiết cửa chuẩn không chỉ là những đường nét vô hồn, mà là sự tính toán kỹ lưỡng về khả năng chịu lực, độ kín khít và tính thẩm mỹ bền vững cho công trình.” – Đội ngũ kỹ thuật Webdien.vn.

Đóng góp và cập nhật thư viện cùng Webdien.vn

Chúng tôi hiểu rằng công nghệ xây dựng luôn thay đổi, vì vậy thư viện cửa xingfa file cad cũng cần được làm mới liên tục. Webdien.vn luôn hoan nghênh những ý kiến đóng góp cũng như các mẫu bản vẽ mới từ cộng đồng kỹ sư toàn quốc để cùng xây dựng một kho tài liệu số chất lượng nhất.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
