Thư Viện Cửa Nhôm Kính CAD Đầy Đủ Và Chuẩn Kỹ Thuật 2026
Thư viện cửa nhôm kính CAD là công cụ không thể thiếu giúp các kỹ sư và kiến trúc sư tối ưu hóa thời gian thiết kế bản vẽ kỹ thuật.
Mục lục bài viết:
Tại sao bạn cần thư viện cửa nhôm kính CAD chuẩn?
Trong quá trình thiết kế hồ sơ thi công, việc ngồi vẽ lại từng chi tiết mặt cắt nhôm hay khung kính tiêu tốn rất nhiều thời gian quý báu. Đặc biệt khi đối mặt với deadline gấp, việc sở hữu một bộ thư viện cửa nhôm kính CAD chuẩn xác về tỷ lệ giúp bạn giải quyết công việc chỉ trong vài cú click chuột.
Việc sử dụng các file không rõ nguồn gốc thường dẫn đến sai lệch về kích thước thông thủy hoặc lỗi layer khi in ấn. Tại Webdien.vn, chúng tôi cung cấp hệ thống block AutoCAD cửa kính được phân loại khoa học, giúp bản vẽ của bạn chuyên nghiệp và đồng bộ hơn bao giờ hết.
Bên cạnh đó, các file này đã được tinh chỉnh để tương thích với nhiều phiên bản phần mềm từ AutoCAD đời cũ đến các bản 2026 mới nhất. Điều này đảm bảo quá trình cộng tác giữa các bộ phận kiến trúc, kết cấu và điện nước (MEP) luôn diễn ra suôn sẻ, tránh các xung đột không đáng có trên mô hình tổng thể.
Danh sách file CAD cửa nhôm kính mới nhất tại Webdien.vn
Dưới đây là bảng tổng hợp các loại file CAD cửa nhôm xingfa và cửa kính cường lực phổ biến nhất mà bạn có thể tìm thấy tại hệ thống của chúng tôi. Mọi dữ liệu đều được kiểm định kỹ thuật kỹ lưỡng.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|

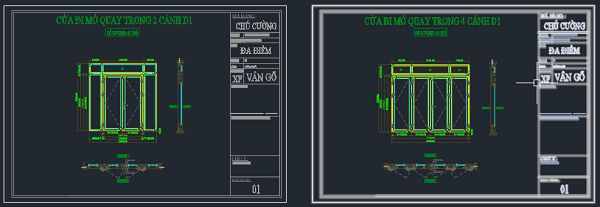

| Cửa nhôm Xingfa Hệ 55 | .dwg | AutoCAD | 2010+ | Mặt cắt đi, cửa sổ mở quay | Sẵn sàng |
| Cửa trượt 4 cánh nhôm | .dwg | AutoCAD | 2007+ | Chi tiết ray trượt và bánh xe | Sẵn sàng |
| Vách kính cường lực | .dwg | AutoCAD | 2013+ | Chi tiết bản lề sàn, kẹp kính | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và sử dụng block CAD cửa nhôm hiệu quả
Để khai thác tối đa sức mạnh của thư viện cửa nhôm kính CAD, bạn cần tuân thủ quy trình xử lý file chuyên nghiệp. Đầu tiên, sau khi tải về từ Webdien.vn, hãy sử dụng lệnh PURGE để làm sạch các layer rác và AUDIT để sửa lỗi bản vẽ nếu có.
Cách chèn Block vào bản vẽ hiện hành
Bạn không nên mở trực tiếp file thư viện rồi copy-paste vì dễ gây loạn layer. Hãy sử dụng lệnh DesignCenter (phím tắt ADCENTER) hoặc bảng Tool Palettes. Điều này giúp quản lý các block autocad cửa kính một cách hệ thống, cho phép bạn kéo thả nhanh chóng vào các mặt bằng kiến trúc mà không làm thay đổi các thiết lập chuẩn của file gốc.
Ngoài ra, hãy chú ý đến đơn vị đo lường (Units). Các file của Webdien thường để đơn vị mm (Millimeters). Nếu bản vẽ của bạn đang dùng cm hoặc m, hãy thực hiện lệnh SCALE lại toàn bộ block với hệ số tương ứng (0.1 hoặc 0.001) để tránh việc cửa to hơn cả ngôi nhà!
Ứng dụng của bộ thư viện trong các dự án thực tế
Bộ thư viện cửa nhôm kính CAD không chỉ dành riêng cho việc vẽ mặt bằng. Nó len lỏi vào từng ngóc ngách của hồ sơ thiết kế kỹ thuật từ dân dụng đến công nghiệp.
Trong thiết kế nhà phố và chung cư
Đối với các kiến trúc sư, việc có sẵn các bản vẽ chi tiết cửa nhôm giúp minh họa rõ ràng cách bố trí cửa sổ, cửa đi sao cho hợp phong thủy và tối ưu ánh sáng tự nhiên. Các kỹ sư MEP cũng dựa vào kích thước chuẩn của khung nhôm để bố trí các thiết bị cảm biến hồng ngoại, chuông cửa hoặc hệ thống rèm tự động chính xác nhất.
Trong lập dự toán và đấu thầu
Nhà thầu thi công thường sử dụng các mặt cắt trong file cad cửa nhôm xingfa để tính toán khối lượng nhôm, diện tích kính và các phụ kiện đi kèm (bản lề, tay nắm). Bản vẽ kỹ thuật chuẩn xác là cơ sở pháp lý quan trọng để nghiệm thu công trình và giải trình với chủ đầu tư về chất lượng vật tư sử dụng.
Các tiêu chuẩn kỹ thuật cần lưu ý khi sử dụng file bản vẽ
Khi tích hợp thư viện cửa nhôm kính CAD vào hồ sơ, người dùng cần đối chiếu với các tiêu chuẩn hiện hành như TCVN 9366:2012 về cửa đi và cửa sổ. Hãy đảm bảo rằng khoảng hở giữa khung bao và tường (khe co giãn) được thể hiện đúng trong bản vẽ chi tiết lắp đặt.
Một lưu ý kỹ thuật khác là độ dày của kính. Tùy thuộc vào áp lực gió tại khu vực xây dựng mà bạn cần điều chỉnh độ dày kính trên bản vẽ CAD (thường từ 8mm đến 12mm cho kính cường lực). Webdien.vn luôn khuyến khích các bạn kiểm tra lại thông số của nhà sản xuất thực tế trước khi xuất hồ sơ in ấn cuối cùng.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
