Tổng hợp thư viện cửa nhôm cad Xingfa chi tiết và chuẩn kỹ thuật

Thư viện cửa nhôm cad là tài liệu không thể thiếu đối với các kiến trúc sư khi đối mặt với deadline bàn giao bản vẽ kỹ thuật đang cận kề.

1. Tầm quan trọng của thư viện cửa nhôm cad chuẩn

Trong quy trình triển khai bản vẽ Shopdrawing hoặc hồ sơ thiết kế thi công, việc sở hữu một bộ thư viện cửa nhôm cad đầy đủ giúp tiết kiệm đến 70% thời gian vẽ tay các chi tiết lặp lại. Thay vì phải tự mày mò vẽ từng mặt cắt thanh profile nhôm, bạn chỉ cần thực hiện thao tác chèn Block vào bản vẽ chính.

Việc sử dụng các file mẫu chuẩn từ Webdien.vn đảm bảo tính chính xác về tỷ lệ thực tế giữa nhôm và phụ kiện đi kèm. Điều này đặc biệt quan trọng trong việc tính toán khe hở lắp đặt, tránh các sai sót gây lãng phí vật tư khi sản xuất tại xưởng. Một bản vẽ cửa nhôm chuyên nghiệp với đầy đủ ký hiệu lớp (layer) và kích thước (dimension) sẽ giúp hồ sơ của bạn ghi điểm tuyệt đối trong mắt chủ đầu tư.

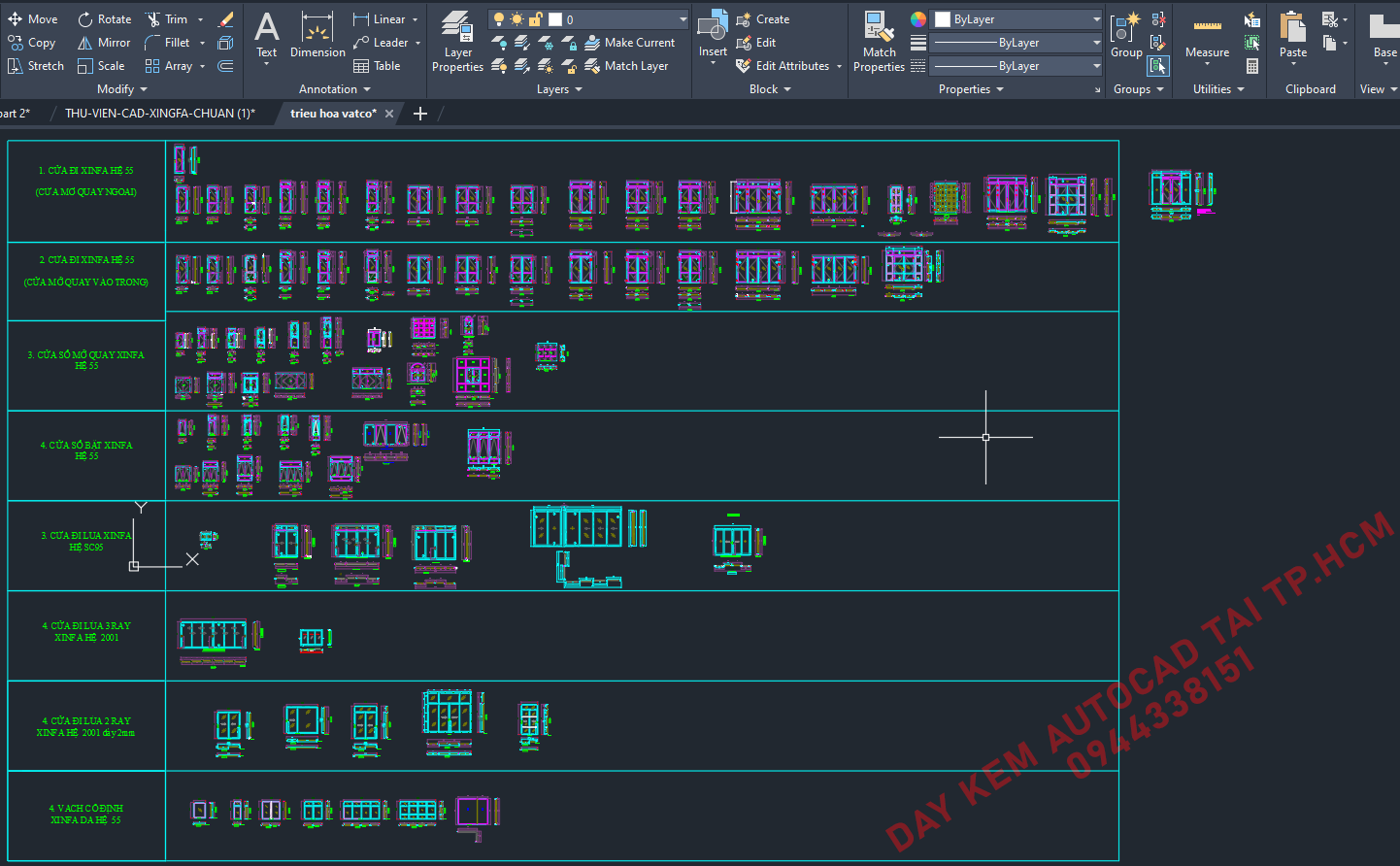

2. Danh sách file CAD cửa nhôm Xingfa mới nhất

Dưới đây là bảng tổng hợp các loại file bản vẽ cửa nhôm phổ biến nhất được các kỹ sư và kiến trúc sư tin dùng tại hệ thống của chúng tôi. Các file này đều đã được tối ưu dung lượng, sạch rác (purge) và quản lý theo lớp chuẩn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn sử dụng file CAD trong thiết kế

Khi đã sở hữu thư viện cửa nhôm cad, việc áp dụng đúng kỹ thuật sẽ giúp bản vẽ của bạn trông sạch sẽ và chuyên nghiệp hơn rất nhiều.

Cách chèn Block và quản lý Layer

Đầu tiên, hãy sử dụng lệnh “Insert” hoặc kéo thả trực tiếp file từ thư viện vào môi trường làm việc của AutoCAD. Bạn nên chú ý đến đơn vị bản vẽ (thường là mm) để tránh hiện tượng sai khác về tỷ lệ thực. Việc kiểm tra các layer như ‘Dim’, ‘Net-thay’, ‘Net-khuat’ giúp việc in ấn sau này trở nên thuận tiện hơn.

Tối ưu hóa Viewport và In ấn

Đối với các mặt cắt chi tiết cửa nhôm, việc thiết lập tỷ lệ trong Viewport (thường là 1:2 hoặc 1:5) là bắt buộc để thợ thi công có thể nhìn rõ các rãnh lắp kính và vị trí bắt vít. Đừng quên gán nét in (Plot Style) phù hợp để làm nổi bật các thanh profile nhôm so với phần tường bao quanh.

4. Các tiêu chuẩn kỹ thuật cần lưu ý

Một file CAD đẹp không chỉ ở hình thức mà còn ở tính kỹ thuật. Các bản vẽ tại Webdien.vn luôn bám sát các tiêu chuẩn xây dựng hiện hành tại Việt Nam.

“Việc thiết kế cửa nhôm kính cần tuân thủ tiêu chuẩn TCVN 9366-1:2012 về cửa đi và cửa sổ, đảm bảo các yêu cầu về độ bền cơ học và khả năng chống thấm nước.”

Khi sử dụng thư viện, kỹ sư cần kiểm tra lại độ dày của nhôm (từ 1.4mm đến 2.0mm tùy hệ) để đảm bảo khả năng chịu lực cho các công trình cao tầng. Đặc biệt, phần chi tiết ke góc và ke tăng cứng phải được thể hiện rõ ràng trong các bản vẽ Shopdrawing để tránh rủi ro biến dạng khung cửa sau thời gian dài sử dụng.

5. Đóng góp và cập nhật thư viện

Cộng đồng Webdien.vn không ngừng phát triển nhờ sự đóng góp từ chính những người dùng thực tế. Nếu bạn có những bộ block cửa nhôm mới hoặc các chi tiết cải tiến, hãy chia sẻ cùng chúng tôi.

Giải đáp thắc mắc (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
