Thư Viện CAD Côn Cút Van Và Phụ Kiện Ống Nước Miễn Phí 2026

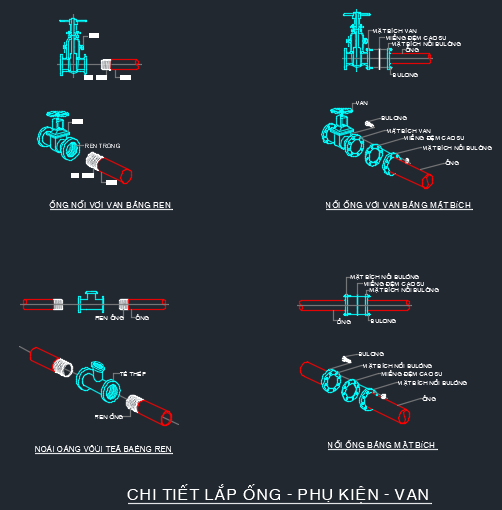

Thư viện cad côn cút van là công cụ không thể thiếu giúp các kỹ sư cơ điện tối ưu hóa thời gian thiết kế hệ thống đường ống.

Tại sao cần bộ thư viện côn cút van chuẩn trong thiết kế?

Trong các dự án thiết kế hệ thống cấp thoát nước hay HVAC, việc vẽ tay từng chi tiết côn, cút, hay van là một thử thách về thời gian và độ chính xác. Bạn đã bao giờ rơi vào tình huống deadline sát nút nhưng vẫn phải loay hoay căn chỉnh từng mm cho một chiếc van cổng hay cút 90 độ chưa? Việc sử dụng thư viện cad côn cút van chuẩn giúp loại bỏ hoàn toàn rủi ro sai số quy cách, đảm bảo bản vẽ thi công khớp hoàn toàn với thực tế lắp đặt.

Các block CAD tại Webdien.vn được xây dựng dựa trên các thông số kỹ thuật thực tế của nhà sản xuất. Điều này có nghĩa là khi bạn trình bày bản vẽ, các phụ kiện đường ống không chỉ đẹp về mặt thẩm mỹ mà còn mang tính thực tiễn cao, giúp quá trình bóc tách khối lượng và dự toán trở nên chính xác tuyệt đối. Việc sở hữu một bộ sưu tập đa dạng các loại van như van bướm, van bi, hay các loại phụ kiện như tê, giảm giúp bạn linh hoạt hơn trong mọi mặt bằng công trình.

Chi tiết danh sách file CAD phụ kiện ống nước tại Webdien.vn

Chúng tôi đã tổng hợp những block CAD van và phụ kiện phổ biến nhất, từ các loại van công nghiệp hạng nặng đến các linh kiện dân dụng nhỏ lẻ. Dưới đây là bảng thống kê chi tiết các tệp tin có sẵn trong bộ sưu tập 2026 này để bạn dễ dàng lựa chọn theo nhu cầu dự án.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và chèn Block vào bản vẽ AutoCAD đơn giản

Việc sử dụng thư viện côn cút van trong cad rất đơn giản, tuy nhiên nếu không nắm rõ quy trình, bạn có thể gặp lỗi về tỷ lệ (scale) hoặc đơn vị tính. Trước tiên, hãy tải tệp tin từ hệ thống của chúng tôi và giải nén. Sau đó, hãy sử dụng lệnh Design Center (Ctrl + 2) để duyệt tìm đến file chứa block. Cách này giúp bạn quản lý các block chuyên nghiệp hơn thay vì copy-paste thủ công gây nặng bản vẽ.

Các bước chèn phụ kiện chuẩn xác:

• Kiểm tra đơn vị bản vẽ hiện hành (Lệnh UN) đảm bảo khớp với đơn vị của block (thường là mm).
• Sử dụng lệnh INSERT hoặc kéo thả từ bảng Tool Palettes để đưa block van nước vào vị trí cần thiết.
• Sử dụng các điểm chèn (Base point) đã được thiết lập sẵn tại tâm van hoặc đầu côn cút để bắt điểm chính xác vào đường ống.

Ứng dụng thực tế trong các dự án MEP chuyên nghiệp

Bộ thư viện cad côn cút van này không chỉ dành cho mục đích học tập mà đã được ứng dụng rộng rãi trong nhiều loại hình công trình thực tế. Tùy vào vai trò của bạn trong dự án, bộ file sẽ mang lại những giá trị sử dụng khác nhau, đảm bảo sự đồng bộ giữa các bộ môn kỹ thuật.

Đối với Kỹ sư Thiết kế hệ thống Cấp thoát nước:

Bạn có thể nhanh chóng xây dựng các mặt cắt chi tiết cho cụm đồng hồ nước, trạm bơm hoặc các trục kỹ thuật tầng. Với các block phụ kiện đường ống đầy đủ, việc thể hiện các đoạn uốn lượn bằng cút 45 hay 90 độ trở nên trực quan hơn bao giờ hết, giúp thợ thi công dễ hình dung vị trí lắp đặt.

Đối với Kỹ sư Cơ điện (MEP) công nghiệp:

Trong các nhà máy, hệ thống khí nén hoặc hơi bão hòa yêu cầu các loại van chuyên dụng chịu áp lực cao. Thư viện của chúng tôi cung cấp các block van cầu, van an toàn theo đúng tiêu chuẩn mặt bích ANSI, giúp bạn thiết kế các cụm van giảm áp chính xác từng chi tiết nối ren hay hàn.

Lưu ý quan trọng về tiêu chuẩn kỹ thuật khi sử dụng file CAD

Mặc dù các file trong thư viện côn cút van trong cad đã được kiểm tra, bạn vẫn cần lưu ý một số điểm kỹ thuật cốt lõi. Thứ nhất là ký hiệu van theo tiêu chuẩn quốc tế (ISO) và tiêu chuẩn Việt Nam (TCVN) có thể có sự khác biệt nhỏ về hình ảnh đồ họa. Bạn nên chọn bộ ký hiệu thống nhất cho toàn bộ tập bản vẽ để tránh gây hiểu lầm cho đơn vị giám sát.

“Kỹ thuật là sự chính xác. Một sai sót nhỏ về kích thước block van trong thiết kế có thể dẫn đến việc không thể lắp đặt phụ kiện thực tế trên công trường, gây lãng phí chi phí sửa chữa rất lớn.” – Đội ngũ kỹ thuật Webdien.vn.

Thứ hai, hãy chú ý đến Layer của các block. Chúng tôi luôn khuyến khích bạn đặt các block phụ kiện vào một layer riêng biệt (ví dụ: P-Pipe-Fitting) để dễ dàng quản lý việc hiển thị, in ấn cũng như thay đổi màu sắc theo quy định của chủ đầu tư.

Câu hỏi thường gặp (FAQ)

Đóng góp & Cập nhật cộng đồng

Sứ mệnh của Webdien.vn là xây dựng một hệ sinh thái dữ liệu đồ họa kỹ thuật mạnh mẽ cho người Việt. Chúng tôi luôn trân trọng mọi sự đóng góp từ các bạn kỹ sư trên khắp cả nước. Nếu bạn sở hữu những bộ block CAD van chất lượng và muốn chia sẻ với cộng đồng, đừng ngần ngại gửi cho chúng tôi.

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
