Thư viện CAD vách CNC: Tổng hợp mẫu vách ngăn đẹp và chuẩn kỹ thuật 2026

Thư viện cad vách cnc là tài nguyên không thể thiếu đối với các kỹ sư và nhà thiết kế nội thất khi phải xử lý những dự án đòi hỏi tính thẩm mỹ cao trong thời gian ngắn.

Tại sao bạn cần một thư viện CAD vách CNC chuẩn?

Trong thực tế triển khai dự án, việc ngồi vẽ lại từng chi tiết hoa văn phức tạp cho vách ngăn không chỉ gây lãng phí thời gian mà còn dễ dẫn đến sai sót về tỷ lệ khi đưa vào máy cắt thực tế. Sử dụng thư viện cad vách cnc giúp các kiến trúc sư tối ưu hóa quy trình làm việc, từ khâu lên ý tưởng phối cảnh đến khâu xuất hồ sơ thi công chi tiết.

Một bộ file chuẩn sẽ đảm bảo các đường nét (line/polyline) được khép kín, không chồng chéo, giúp kỹ thuật viên vận hành máy CNC dễ dàng nạp code mà không cần chỉnh sửa quá nhiều. Tại Webdien.vn, chúng tôi hiểu rằng mỗi milimet trên bản vẽ đều ảnh hưởng đến độ tinh xảo của sản phẩm cuối cùng sau khi gia công bằng laser hoặc plasma.

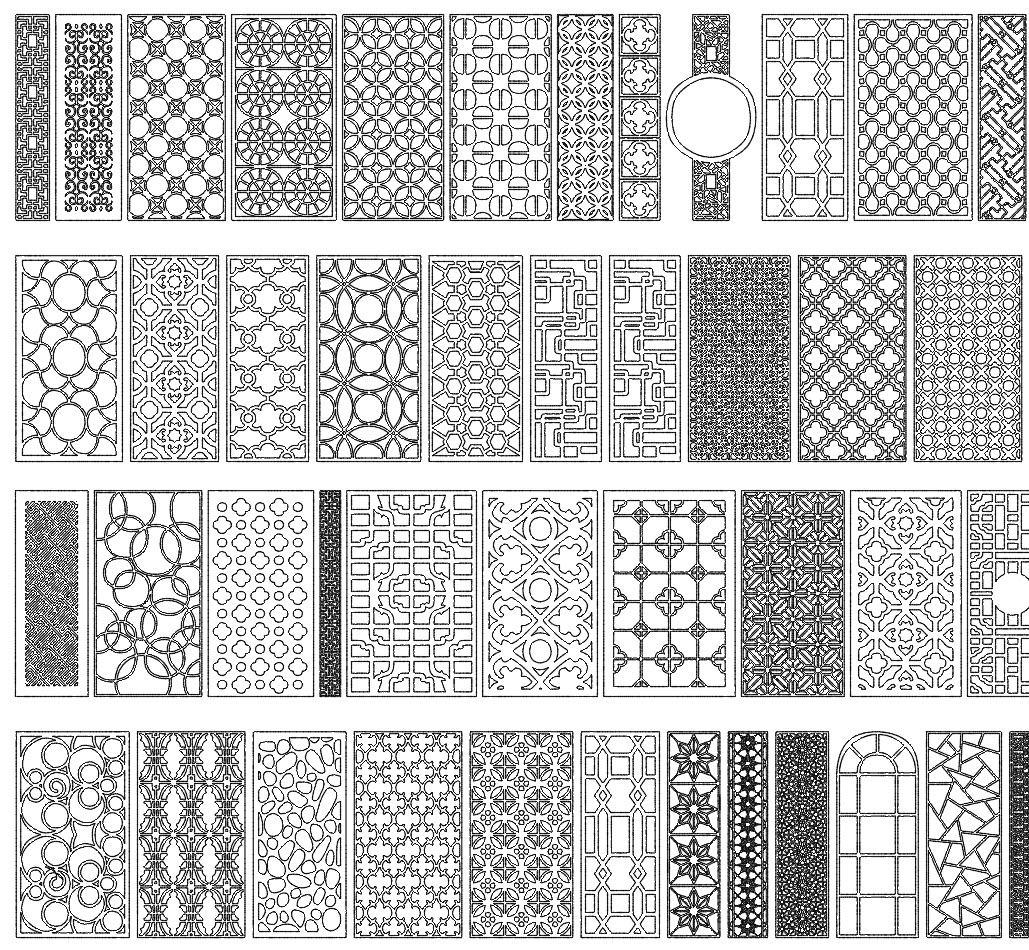

Danh sách file CAD vách ngăn CNC cập nhật mới nhất

Dưới đây là tổng hợp các mẫu vách ngăn được sử dụng phổ biến nhất trong năm 2026, từ phong cách hiện đại tối giản đến các mẫu hoa văn cổ điển sang trọng dành cho biệt thự và chung cư cao cấp. Các file đều được định dạng .dwg tương thích tốt với các đời AutoCAD từ 2007 đến nay.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và sử dụng file CAD vách CNC hiệu quả

Để đảm bảo bản vẽ thư viện cad vách cnc hoạt động tốt nhất khi đưa vào sản xuất, bạn cần tuân thủ một số bước kiểm tra kỹ thuật cơ bản sau đây.

Cách bước Import file vào dự án

Sau khi tải file từ Webdien.vn, bạn nên mở file gốc và sử dụng lệnh PURGE để loại bỏ các layer rác hoặc block thừa. Tiếp theo, hãy sử dụng lệnh OVERKILL để xóa bỏ các nét vẽ đè lên nhau, điều này cực kỳ quan trọng vì nếu có hai nét chồng lên nhau, máy CNC sẽ thực hiện cắt hai lần tại cùng một vị trí, gây cháy gỗ hoặc hỏng phôi thép.

Khi copy hoa văn vào bản vẽ thiết kế tổng thể, hãy chú ý đến tỷ lệ (scale). Thư viện của chúng tôi mặc định sử dụng đơn vị milimet (mm). Nếu dự án của bạn dùng đơn vị khác, hãy tính toán kỹ hệ số chuyển đổi để tránh trường hợp vách ngăn quá to hoặc quá nhỏ so với thực tế thi công.

Các tiêu chuẩn kỹ thuật khi thiết kế vách ngăn CNC

Thiết kế vách ngăn không chỉ là vấn đề thẩm mỹ mà còn là câu chuyện về kết cấu cơ khí. Một bản vẽ trong thư viện cad vách cnc tốt phải cân bằng được giữa độ thoáng và độ cứng của tấm vật liệu sau khi cắt bỏ phần hoa văn.

Lưu ý về độ dày nét và khoảng cách an toàn

Khoảng cách tối thiểu giữa các nét cắt thường không nên nhỏ hơn độ dày của vật liệu. Ví dụ, nếu bạn định cắt vách gỗ MDF 18mm, các đường chỉ hoa văn nên có độ dày tối thiểu 10-15mm để đảm bảo vách không bị gãy vỡ trong quá trình vận chuyển hoặc lắp đặt. Ngoài ra, việc quản lý layer rõ ràng (Layer cắt, Layer khắc, Layer khung) sẽ giúp quá trình báo giá và thi công diễn ra nhanh chóng hơn rất nhiều.

“Sự khác biệt giữa một bản vẽ CAD đẹp trên màn hình và một sản phẩm thực tế bền bỉ nằm ở việc người thiết kế thấu hiểu giới hạn của máy móc và vật liệu.” – Ban quản trị Webdien.vn.

Câu hỏi thường gặp về file CAD CNC

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
