Thư Viện CAD Trần Thạch Cao: Tổng Hợp Bản Vẽ Chi Tiết Đầy Đủ Nhất 2026
Thư viện CAD trần thạch cao là công cụ không thể thiếu giúp các kỹ sư và nhà thiết kế tối ưu hóa thời gian triển khai bản vẽ kỹ thuật chính xác.
Mục lục bài viết:
1. Tại sao cần sở hữu thư viện CAD trần thạch cao chuẩn?
Trong quy trình thiết kế nội thất và hệ thống điện (MEP), việc xây dựng mặt bằng trần từ con số không thường tiêu tốn rất nhiều thời gian quý báu. Theo kinh nghiệm thực tế của chúng tôi, một thư viện CAD trần thạch cao được chuẩn hóa sẽ giúp bạn cắt giảm đến 50% thời gian vẽ tay các chi tiết lặp lại.
Việc sử dụng các block có sẵn không chỉ đảm bảo tiến độ mà còn giúp bản vẽ có tính thống nhất cao về ngôn ngữ đồ họa. Các chi tiết như mặt cắt khung xương, vị trí treo ti hay cao độ giật cấp đều cần sự chính xác tuyệt đối để tránh sai sót khi thi công thực tế tại công trường.
Đối với các kỹ sư điện, bản vẽ trần thạch cao là lớp nền quan trọng để bố trí hệ thống chiếu sáng, đầu báo cháy và họng gió điều hòa. Một file CAD chuẩn sẽ giúp việc phối hợp (coordination) giữa các bộ môn trở nên trơn tru, hạn chế tối đa việc chồng chéo thiết bị.
2. Danh sách file bản vẽ trần thạch cao trong thư viện
Dưới đây là bảng tổng hợp các hạng mục có trong bộ thư viện mà Webdien.vn đã chắt lọc và gửi tới bạn. Các file này đều hỗ trợ định dạng DWG tương thích tốt với nhiều phiên bản AutoCAD từ 2010 trở lên.
| Tên File | Định Dạng | Phần Mềm | Mô Tả | Trạng Thái |
|---|---|---|---|---|

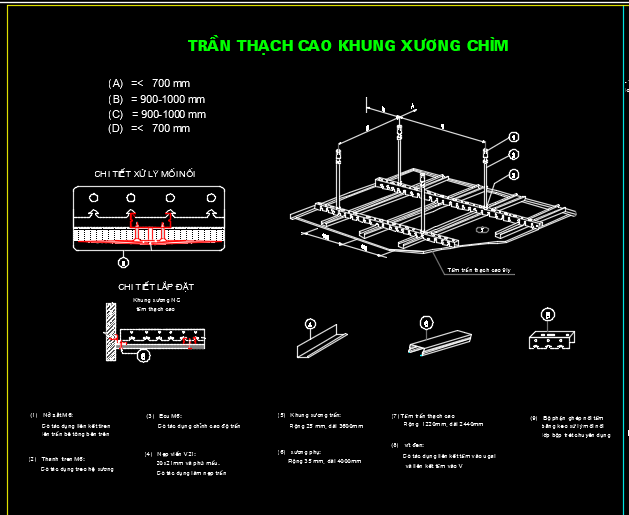

| Chi tiết mặt cắt trần chìm | DWG | AutoCAD | Mặt cắt khung xương, tấm thạch cao | Sẵn sàng |
| Block đèn âm trần LED | DWG | AutoCAD | Các loại đèn downlight, đèn hắt | Sẵn sàng |
| Bản vẽ trần thả 600×600 | DWG | AutoCAD | Dùng cho văn phòng, bệnh viện | Sẵn sàng |
| Chi tiết giật cấp & khe rèm | DWG | AutoCAD | Mặt cắt trang trí căn hộ | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn tải và sử dụng file DWG hiệu quả
Sau khi tải thư viện CAD trần thạch cao, bạn cần lưu ý một số thao tác kỹ thuật để tích hợp vào bản vẽ hiện hành mà không gây lỗi font hay sai tỷ lệ (scale).
Bước 1: Giải nén và kiểm tra định dạng
Các file thường được nén dưới định dạng .zip hoặc .rar. Hãy đảm bảo bạn có phần mềm WinRAR phiên bản mới nhất để tránh lỗi khi giải nén. Kiểm tra xem file có đuôi .dwg hoặc .dxf hay không.
Bước 2: Sử dụng lệnh Design Center (DC)
Thay vì mở file và copy-paste thủ công, bạn nên dùng lệnh DC trong AutoCAD để quản lý các block. Cách này giúp bạn kéo thả trực tiếp các mẫu trần vào bản vẽ đang thiết kế mà không làm nặng file.
Bước 3: Chỉnh sửa tỷ lệ và Layer
Kiểm tra đơn vị bản vẽ (Unit) là mm hay cm trước khi chèn. Bạn cũng nên đổi layer của thư viện về đúng tiêu chuẩn của công ty mình để dễ dàng quản lý in ấn sau này.
4. Ứng dụng thực tế trong thiết kế nội thất và điện
Sự linh hoạt của bộ thư viện CAD trần thạch cao cho phép áp dụng rộng rãi cho nhiều loại hình công trình khác nhau từ dân dụng đến công nghiệp.
Dành cho Kiến trúc sư và Thiết kế nội thất
Bạn có thể dễ dàng lấy các mặt cắt giật cấp 2 lớp, 3 lớp để thể hiện ý đồ trang trí cho phòng khách hoặc phòng ngủ master. Các chi tiết khe rèm, khe led hắt sáng được vẽ sẵn giúp khách hàng dễ hình dung về không gian hơn.
Dành cho Kỹ sư MEP và Điện chiếu sáng
Việc bố trí các lỗ khoét đèn led, họng gió điều hòa âm trần (cassette) hay đầu phun cứu hỏa trở nên đơn giản hơn khi bạn có mặt bằng xương trần chính xác. Điều này giúp tránh việc khoan trúng xương trần khi thi công, gây mất thẩm mỹ và yếu kết cấu.
5. Các tiêu chuẩn kỹ thuật quan trọng khi triển khai trần
Khi sử dụng bản vẽ từ thư viện CAD trần thạch cao, bạn cần đối chiếu với các tiêu chuẩn thi công hiện hành như TCVN hoặc hướng dẫn của nhà sản xuất khung xương (Vĩnh Tường, Zinca…).
- Khoảng cách ti treo: Thông thường không quá 1000mm – 1200mm để đảm bảo khả năng chịu tải của hệ trần.
- Độ dày tấm: Tùy vào khu vực (khô ráo hay ẩm ướt) mà lựa chọn tấm thạch cao tiêu chuẩn hoặc tấm chống ẩm 9mm, 12.5mm.
- Xử lý mối nối: Cần thể hiện chi tiết dán băng lưới và trét bột để tránh nứt trần sau một thời gian sử dụng.
“Một bản vẽ trần thạch cao tốt không chỉ nằm ở vẻ ngoài bắt mắt mà còn phải thể hiện rõ ràng các giải pháp kỹ thuật, giúp người thợ thi công đúng ý đồ thiết kế.”
6. Câu hỏi thường gặp (FAQ)
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
