Thư viện CAD phòng cháy chữa cháy đầy đủ nhất và cách sử dụng hiệu quả
Thư viện CAD phòng cháy chữa cháy là công cụ không thể thiếu đối với bất kỳ kỹ sư MEP hay kiến trúc sư nào khi thực hiện hồ sơ thiết kế kỹ thuật. Việc sở hữu bộ block chuẩn giúp bạn tối ưu hóa thời gian và đảm bảo tính thống nhất cho bản vẽ.
Mục lục bài viết
1. Danh sách thư viện CAD phòng cháy chữa cháy mới nhất tại Webdien.vn
Tại Webdien.vn, chúng tôi thấu hiểu áp lực của các kỹ sư khi đối mặt với deadline cận kề nhưng vẫn phải đảm bảo độ chính xác tuyệt đối của ký hiệu kỹ thuật. Bộ thư viện CAD phòng cháy chữa cháy dưới đây được tổng hợp và kiểm tra kỹ lưỡng, tương thích với nhiều phiên bản phần mềm khác nhau.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Trạng Thái |
|---|---|---|---|---|
| Block_PCCC_Standard | .dwg | AutoCAD | 2007 – 2026 | Sẵn sàng |
| Ky_Hieu_Bao_Chay | .dwg | AutoCAD | All Version | Sẵn sàng |
| Family_Sprinkler_MEP | .rfa | Revit | 2019+ | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
2. Hướng dẫn tải và tích hợp vào Autocad nhanh chóng
Để sử dụng hiệu quả thư viện CAD phòng cháy chữa cháy, bạn cần thực hiện đúng các bước import để tránh lỗi font hoặc sai lệch tỷ lệ (scale). Thông thường, các file tại Webdien.vn đã được chuẩn hóa đơn vị mm.
Đầu tiên, bạn tải file về và giải nén. Sử dụng lệnh ADCENTER (phím tắt Ctrl+2) trong AutoCAD để duyệt đến thư mục chứa file. Từ đây, bạn có thể kéo thả trực tiếp các block như đầu báo khói, tủ trung tâm hay họng tiếp nước vào bản vẽ hiện hành một cách mượt mà.
Kinh nghiệm thực tế: Bạn nên tạo một file “Master Template” chứa tất cả các ký hiệu PCCC thường dùng. Khi bắt đầu dự án mới, chỉ cần dùng lệnh Design Center để lấy dữ liệu, giúp layer luôn sạch và đúng chuẩn quản lý.
3. Ứng dụng thực tế trong các dự án cơ điện (MEP)
Việc ứng dụng thư viện CAD phòng cháy chữa cháy không chỉ dừng lại ở việc đặt ký hiệu. Nó hỗ trợ đắc lực trong việc bóc tách khối lượng và trình duyệt mẫu thiết bị với chủ đầu tư.
3.1. Thiết kế hệ thống báo cháy tự động
Các block đầu báo nhiệt, đầu báo quang hay nút nhấn khẩn cấp trong bộ thư viện được vẽ đúng kích thước thực. Điều này giúp kỹ sư tính toán khoảng cách lắp đặt chính xác trên mặt bằng trần, tránh xung đột với hệ thống đèn chiếu sáng hay điều hòa không khí.

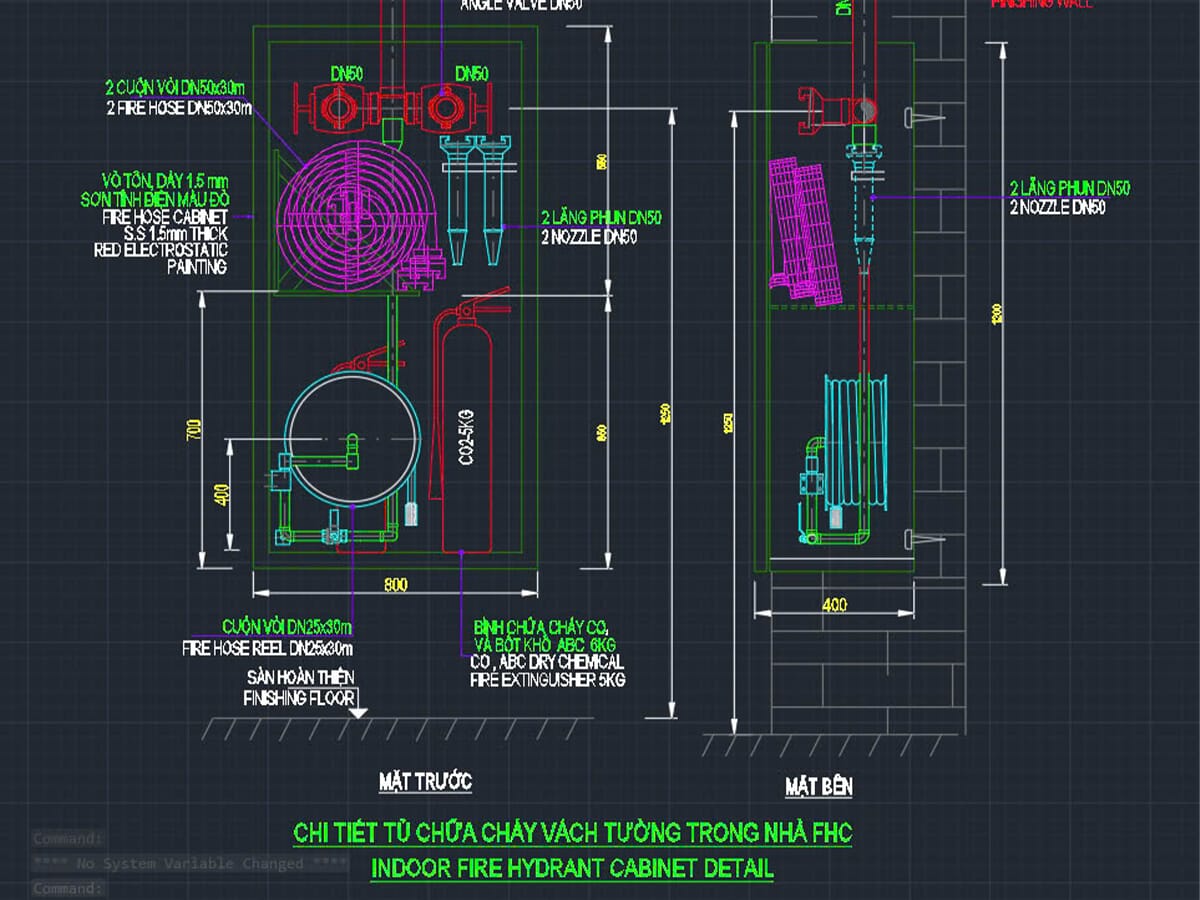

3.2. Triển khai bản vẽ chữa cháy vách tường và Sprinkler
Với các block đầu phun Sprinkler hướng lên hoặc hướng xuống, bạn có thể dễ dàng tạo ra các cụm chi tiết lắp đặt điển hình. Việc quản lý các thiết bị này qua thuộc tính Block (Attribute) giúp xuất bảng thống kê vật tư chỉ trong vài cú click chuột.
4. Các lưu ý kỹ thuật và tiêu chuẩn hiện hành
Sử dụng thư viện CAD phòng cháy chữa cháy đòi hỏi người dùng phải có kiến thức về tiêu chuẩn TCVN 3890 hay TCVN 7336. Các ký hiệu trong file DWG của Webdien.vn được biên soạn bám sát các quy chuẩn này nhằm hỗ trợ công tác thẩm duyệt phòng cháy chữa cháy thuận lợi nhất.
- Layer: Luôn kiểm tra lớp (layer) của block để đảm bảo khi xuất PDF hoặc in ấn, các đường nét không bị mờ hoặc quá đậm.
- Tỷ lệ: Lưu ý đơn vị bản vẽ (Units) trước khi chèn block để tránh trường hợp đầu phun to bằng cái tủ điện do sai lệch đơn vị Inch và Millimeter.
- Font chữ: Đa số các ký hiệu sử dụng font tiêu chuẩn như Arial hoặc vntimeh. Nếu gặp lỗi hiển thị, hãy kiểm tra lại bảng mã font trong máy tính của bạn.
5. Câu hỏi thường gặp (FAQ)
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
