Thư viện CAD người trong nhà máy: Tổng hợp mẫu chuẩn cho thiết kế MEP

Thư viện CAD người trong nhà máy là tài liệu không thể thiếu đối với các kỹ sư khi cần thể hiện tính khả thi và không gian vận hành thực tế trong các bản vẽ kỹ thuật nhà xưởng.

Tầm quan trọng của block người trong bản vẽ nhà máy

Hãy tưởng tượng bạn đang hoàn thiện bản vẽ mặt bằng tủ điện hoặc dây chuyền sản xuất nhưng lại thiếu đi bóng dáng con người để đối chiếu không gian. Thư viện CAD người trong nhà máy giúp các nhà thiết kế xác định được tầm với của nhân viên, khoảng cách an toàn khi vận hành thiết bị và luồng di chuyển trong nhà xưởng một cách trực quan nhất.

Việc sử dụng các block người đúng chuẩn không chỉ làm bản vẽ thêm sinh động mà còn giúp chủ đầu tư dễ dàng hình dung quy mô công trình. Đặc biệt trong các dự án MEP (Cơ điện), việc chèn hình ảnh người đứng thao tác cạnh máy biến áp hay tủ điện hạ thế là cách tốt nhất để chứng minh khoảng cách bảo trì đã đạt tiêu chuẩn kỹ thuật.

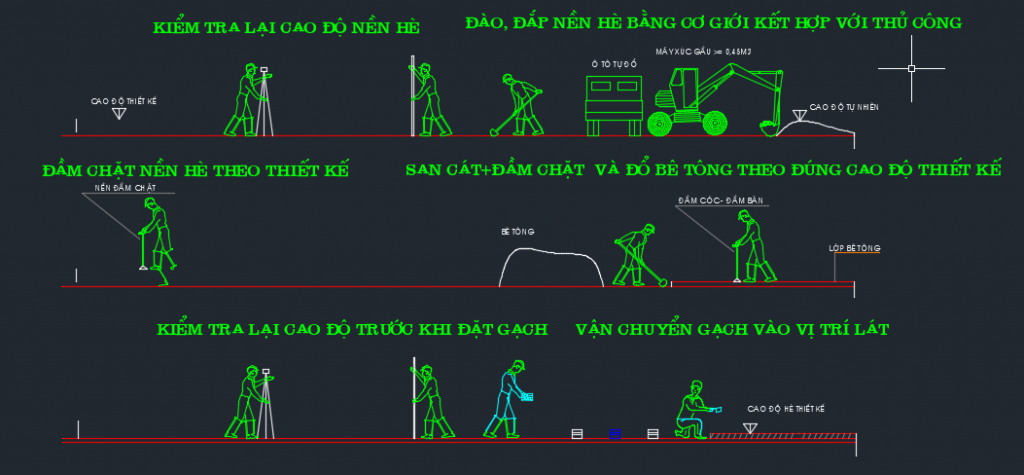

Danh sách thư viện CAD người trong nhà máy mẫu

Dưới đây là tổng hợp các file thư viện cad người trong nhà máy được Webdien.vn chọn lọc kỹ lưỡng, đảm bảo tính thẩm mỹ và độ nhẹ của dung lượng file để không làm lag bản vẽ của bạn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và chèn block vào bản vẽ

Theo kinh nghiệm thực tế, để sử dụng thư viện cad người trong nhà máy hiệu quả, bạn không nên copy trực tiếp từ file này sang file khác một cách tùy tiện vì dễ gây rác layer. Thay vào đó, hãy thực hiện theo quy trình sau:

• Tải file từ link chính thức của Webdien.vn và giải nén.
• Dùng lệnh PURGE để làm sạch file mẫu trước khi lấy block.
• Sử dụng lệnh WBLOCK nếu bạn muốn tách riêng một mẫu công nhân cụ thể để dùng lâu dài.
• Khi chèn vào bản vẽ nhà xưởng, hãy ưu tiên đặt block vào một Layer riêng (ví dụ: G-ANNOT-PEOP) để dễ dàng ẩn/hiện khi in ấn.

Ứng dụng thực tế trong thiết kế hệ thống điện và MEP

Trong môi trường công nghiệp, sự hiện diện của con người liên quan mật thiết đến các quy chuẩn an toàn. Thư viện cad người trong nhà máy thường được áp dụng trong các trường hợp sau:

Thiết kế mặt bằng bố trí tủ điện và máy biến áp

Kỹ sư MEP cần xác định không gian mở cánh cửa tủ điện có gây cản trở người vận hành hay không. Việc chèn block người đứng giúp kiểm tra khoảng cách hành lang kỹ thuật theo tiêu chuẩn IEC hoặc TCVN một cách chính xác nhất.

Thiết kế dây chuyền sản xuất và chiếu sáng

Đối với hệ thống chiếu sáng, vị trí người đứng làm việc quyết định điểm tập trung ánh sáng (Lux). Sử dụng block CAD người giúp kiến trúc sư nội thất công nghiệp định vị chính xác vị trí lắp đặt đèn highbay hoặc đèn tập trung.

Lưu ý về tỷ lệ và Layer khi sử dụng

Mặc dù các file tại Webdien.vn đã được chuẩn hóa tỷ lệ 1:1 (đơn vị mm), bạn vẫn cần lưu ý chiều cao trung bình của người Việt Nam thường rơi vào khoảng 1600mm – 1750mm. Khi chèn block, hãy kiểm tra lại thông số Scale để tránh tình trạng “người khổng lồ” hoặc “người tí hon” trong nhà xưởng.

Ngoài ra, hãy luôn quản lý Layer màu sắc của block theo màu Index để khi in trắng đen, các nét vẽ người (vốn là chi tiết phụ) không bị quá đậm, gây lấn át các đường nét kỹ thuật của thiết bị chính.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
