Thư viện CAD người thi công và công nhân xây dựng chuẩn kỹ thuật

Việc tìm kiếm một thư viện CAD người thi công chuẩn xác thường khiến các kỹ sư mất nhiều thời gian khi chuẩn bị bản vẽ biện pháp thi công. Những khối block không đúng tỉ lệ hoặc thiếu chi tiết bảo hộ lao động có thể làm giảm tính chuyên nghiệp của hồ sơ thiết kế. Thấu hiểu điều đó, Webdien.vn đã tổng hợp bộ sưu tập file DWG đầy đủ nhất để hỗ trợ anh em kỹ sư và nhà thầu.

Mục lục nội dung

• Tại sao cần sử dụng thư viện CAD người thi công chuẩn?
• Danh sách file thư viện CAD người thi công tại Webdien.vn
• Hướng dẫn tải và chèn block vào bản vẽ Autocad
• Ứng dụng thực tế trong thiết kế và thi công điện
• Tiêu chuẩn kỹ thuật về tỉ lệ và Layer trong bản vẽ

Tại sao cần sử dụng thư viện CAD người thi công chuẩn cho bản vẽ kỹ thuật?

Trong các bản vẽ biện pháp thi công (Method Statement) hoặc bản vẽ an toàn, việc minh họa con người giúp người đọc hình dung rõ quy mô không gian và vị trí thao tác. Một thư viện CAD người thi công chất lượng không chỉ bao gồm hình dáng con người mà còn phải thể hiện rõ các trang bị như mũ bảo hộ, áo phản quang và công cụ làm việc.

Theo kinh nghiệm thực tế của chúng tôi, việc sử dụng các block nhân công xây dựng đúng tỉ lệ giúp tránh được các sai sót khi thiết kế giàn giáo, khoảng cách lắp đặt tủ điện hoặc vị trí đứng thao tác của thợ điện. Điều này đặc biệt quan trọng trong các dự án đòi hỏi khắt khe về an toàn lao động tại Việt Nam theo tiêu chuẩn TCVN.

Danh sách file thư viện CAD người thi công tại Webdien.vn

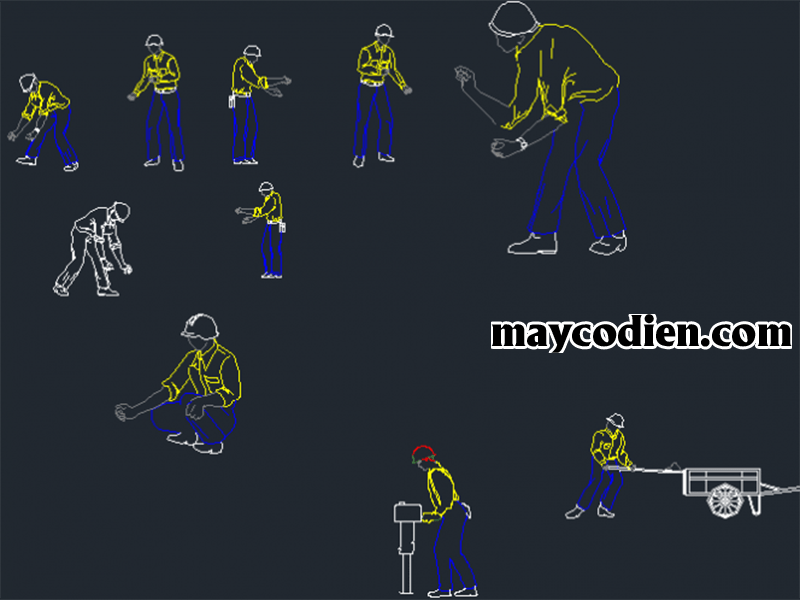

Dưới đây là bảng tổng hợp các loại block CAD người thi công mà bạn có thể tìm thấy trong bộ sưu tập của chúng tôi. Các file đã được kiểm tra về định dạng DWG và tối ưu dung lượng để không làm nặng bản vẽ của bạn.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và chèn block thư viện CAD người thi công vào bản vẽ

Để sử dụng hiệu quả các block Autocad này, bạn cần thực hiện theo các bước kỹ thuật chuẩn để tránh lỗi font hoặc nhảy tỉ lệ (scale). Thông thường, các file tại Webdien được để ở đơn vị Milimeters (mm) để tương thích với các dự án MEP.

Quy trình 3 bước chèn block nhanh

Đầu tiên, bạn tải file từ Webdien.vn và giải nén. Sử dụng lệnh Ctrl + C trong file nguồn và Ctrl + V vào bản vẽ mục tiêu. Tuy nhiên, phương pháp chuyên nghiệp hơn là sử dụng lệnh INSERT (I) hoặc Design Center (DC) để quản lý các block một cách hệ thống.

Sau khi chèn, hãy kiểm tra lại biến INSUNITS để đảm bảo đơn vị đo lường đồng nhất. Nếu thư viện cad người thi công hiện ra quá lớn hoặc quá nhỏ, bạn có thể dùng lệnh Scale (SC) với tham số Reference để đưa về chiều cao thực tế (thường từ 1650mm đến 1800mm).

Ứng dụng thực tế của thư viện người thi công trong các nhóm ngành

Tùy vào vai trò công việc mà bộ thư viện này sẽ được khai thác dưới nhiều góc độ khác nhau, đảm bảo tính ứng dụng cao nhất cho dự án.

Đối với Kỹ sư điện và MEP

Các kỹ sư thường dùng hình ảnh người thi công để minh họa cao độ lắp đặt máng cáp, công tắc hoặc vị trí đứng thao tác trong phòng trạm biến áp. Điều này giúp tư vấn giám sát dễ dàng duyệt phương án lắp đặt thiết bị trên thực địa.

Đối với Cán bộ An toàn lao động (HSE)

Trong bản vẽ biện pháp an toàn, việc chèn các block công nhân đang đeo dây an toàn hoặc sử dụng bình chữa cháy là bắt buộc. Thư viện của chúng tôi cung cấp đầy đủ các tư thế này giúp trực quan hóa các rủi ro và biện pháp phòng ngừa.

Lưu ý kỹ thuật về Layer và tiêu chuẩn IEC/TCVN

“Một bản vẽ sạch là một bản vẽ mà mọi block đều nằm đúng Layer quản lý và không chứa các rác kỹ thuật như linetype lạ hay text style bị lỗi.” – Chuyên gia BIM tại Webdien.vn chia sẻ.

Khi sử dụng thư viện cad người thi công, chúng tôi khuyến cáo bạn nên chuyển tất cả các nét vẽ về Layer “0” trước khi tạo Block. Điều này cho phép block tự động nhận thuộc tính màu sắc và đường nét của Layer hiện hành trong bản vẽ mới, giúp quản lý bản vẽ chuyên nghiệp hơn.

Đóng góp và cập nhật thư viện từ cộng đồng Webdien

Chúng tôi luôn mong muốn xây dựng một kho dữ liệu sống, nơi các kỹ sư có thể chia sẻ các block cá nhân tự vẽ. Nếu bạn có những bộ ký hiệu người thi công độc đáo, hãy gửi về cho chúng tôi để cùng phát triển cộng đồng kỹ thuật điện lớn mạnh hơn.

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
