Thư Viện CAD Máy Bơm Ebara SQPB: Tải File DWG Chuẩn Kỹ Thuật
Thư viện cad máy bơm ebara sqpb là tài liệu không thể thiếu đối với bất kỳ kỹ sư cơ điện nào khi triển khai bản vẽ thiết kế hệ thống cấp nước.
Mục lục bài viết:
1. Tổng quan về máy bơm Ebara SQPB trong thiết kế
Bạn đã bao giờ rơi vào tình trạng sát giờ nộp bản vẽ kỹ thuật nhưng vẫn loay hoay tìm kiếm thư viện cad máy bơm ebara sqpb có kích thước chuẩn xác chưa? Đối với dòng bơm tự mồi Ebara SQPB, việc sở hữu một block CAD đúng tỷ lệ không chỉ giúp bản vẽ chuyên nghiệp hơn mà còn đảm bảo khoảng cách lắp đặt thực tế chính xác đến từng milimet.
Dòng máy bơm Ebara SQPB nổi tiếng với khả năng tự mồi mạnh mẽ, thường được ứng dụng rộng rãi trong các hệ thống thoát nước mưa, xử lý nước thải và tưới tiêu nông nghiệp. Việc tích hợp sẵn các block CAD máy bơm vào thư viện cá nhân giúp các kỹ sư MEP tiết kiệm hàng giờ đồng hồ vẽ lại từ Catalog, từ đó tập trung tối đa vào việc tính toán thủy lực và bố trí hệ thống.

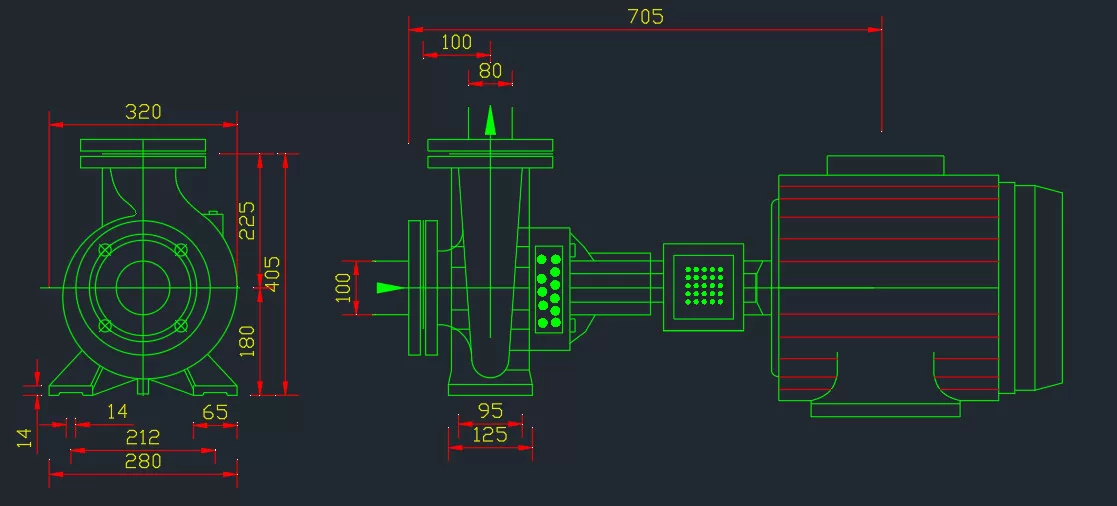

2. Danh sách file CAD máy bơm Ebara SQPB chi tiết
Tại Webdien.vn, chúng tôi tổng hợp bộ sưu tập đầy đủ các model thuộc dòng SQPB từ 50SQPB đến 150SQPB. Mỗi file đều được kiểm tra kỹ lưỡng về các lớp (layers) và đơn vị đo để đảm bảo tính tương thích cao nhất khi bạn chèn (insert) vào bản vẽ hiện hành.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Ebara 50SQPB Block | .dwg | AutoCAD | 2010+ | Mặt bằng/Mặt đứng | Sẵn sàng |
| Ebara 80SQPB Detailed | .dwg | AutoCAD | 2013+ | Kèm bệ máy | Sẵn sàng |
| Ebara 100SQPB System | .dwg | AutoCAD | 2010+ | Sơ đồ lắp đặt | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn tải và sử dụng block máy bơm trong AutoCAD
Việc sử dụng bản vẽ máy bơm ebara dwg khá đơn giản nhưng cần tuân thủ một số quy tắc để tránh lỗi hiển thị khi in ấn. Sau khi tải file từ Webdien.vn, bạn nên mở file gốc để kiểm tra các thông số về đơn vị (thường sử dụng mm cho các bản vẽ MEP tại Việt Nam).
Dưới đây là các bước cơ bản để làm chủ thư viện này:
- Sử dụng lệnh BINSERT hoặc kéo thả trực tiếp vào không gian Model.
- Kiểm tra tỷ lệ (scale) để đảm bảo kích thước họng hút/xả khớp với đường ống thiết kế.
- Sử dụng các layers quản lý riêng biệt cho thiết bị để dễ dàng điều chỉnh độ đậm nhạt khi xuất PDF.
Kinh nghiệm thực tế cho thấy, việc đặt tên block theo cấu trúc [Hãng]-[Model]-[Công suất] sẽ giúp bạn quản lý dữ liệu hiệu quả hơn trong các dự án lớn.
4. Ứng dụng thực tế của thư viện CAD Ebara
Thư viện CAD này không chỉ phục vụ cho việc vẽ hình mà còn mang lại giá trị thực tiễn trong công tác giám sát và lắp đặt tại công trường.
Đối với kỹ sư thiết kế hệ thống MEP
Sử dụng thư viện cad máy bơm ebara sqpb giúp việc bố trí phòng bơm trở nên tối ưu. Bạn có thể dễ dàng xác định vị trí đặt bệ móng, các khoảng hở cần thiết để bảo trì và vận hành bơm một cách an toàn nhất.
Đối với nhà thầu thi công
Bản vẽ DWG chi tiết giúp đội ngũ kỹ thuật hiện trường xác định chính xác vị trí các bulong móng, họng kết nối mặt bích, từ đó hạn chế tối đa các sai sót gây lãng phí thời gian và vật tư đường ống.
5. Tiêu chuẩn kỹ thuật và lưu ý khi lựa chọn bơm
Khi sử dụng các file trong thư viện máy bơm Ebara, hãy luôn đối chiếu với Catalog mới nhất của nhà sản xuất. Một số model cũ có thể có sự thay đổi nhẹ về kích thước tổng thể hoặc vị trí hộp cực điện.
- Tiêu chuẩn mặt bích: Đa số bơm Ebara SQPB sử dụng tiêu chuẩn mặt bích JIS 10K.
- Vật liệu: Thân bơm bằng gang, cánh bơm bằng đồng là lựa chọn phổ biến cho nước sạch.
- Cột áp và lưu lượng: Luôn kiểm tra đường đặc tính của bơm trước khi chốt block vào bản vẽ thi công.
6. Câu hỏi thường gặp (FAQ)
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
