Thư Viện CAD Hồ Bơi Gia Đình: Tổng Hợp Bản Vẽ Chi Tiết Từ Webdien.vn
Thư viện cad hồ bơi gia đình là công cụ không thể thiếu giúp kiến trúc sư tiết kiệm hàng giờ đồng hồ thiết kế mà vẫn đảm bảo tính chính xác kỹ thuật cao nhất.
Mục lục bài viết:
Tại sao cần sử dụng thư viện cad hồ bơi gia đình chuẩn?
Trong quá trình triển khai dự án biệt thự hoặc nhà phố có sân vườn, việc thiết kế hồ bơi đòi hỏi độ chính xác tuyệt đối về mặt cấu trúc và hệ thống kỹ thuật (MEP). Việc sở hữu một thư viện cad hồ bơi gia đình chất lượng giúp bạn không chỉ xử lý nhanh các viewport mà còn đảm bảo các lớp layer được phân tách rõ ràng, từ phần xây dựng thô đến hệ thống cấp thoát nước ngầm.
Hãy tưởng tượng bạn đang đối mặt với deadline gáp nhưng chưa có bản vẽ chi tiết lắp đặt đèn âm nước hay sơ đồ nguyên lý bộ lọc. Thay vì phải tự vẽ lại từng ký hiệu theo tiêu chuẩn IEC hay TCVN, việc sử dụng các block có sẵn từ Webdien.vn giúp bạn tối ưu hóa 80% thời gian triển khai giai đoạn thiết kế cơ sở.
“Một bản vẽ chuẩn ngay từ đầu không chỉ giúp kiến trúc sư nhàn hơn mà còn hạn chế tối đa sai sót khi ra ngoài công trường thực tế.”
Danh sách file CAD hồ bơi gia đình mới nhất 2026

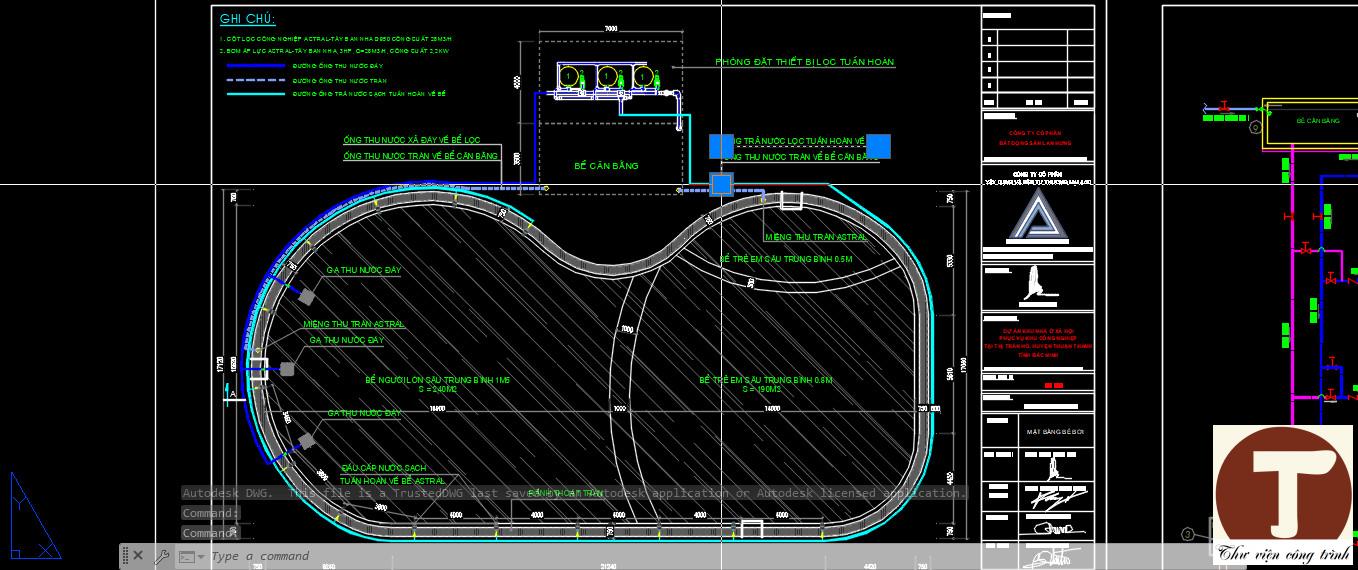

Dưới đây là tổng hợp các bộ hồ sơ bản vẽ được đội ngũ kỹ sư tại Webdien.vn kiểm duyệt, đảm bảo đúng tỷ lệ và dễ dàng tích hợp vào các đồ án kiến trúc hiện đại. Các file này bao gồm đầy đủ mặt bằng, mặt cắt và chi tiết lắp đặt thiết bị chuyên dụng cho bể bơi dân dụng.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Ho-Boi-Gia-Dinh-Full.dwg | DWG | AutoCAD | 2018+ | Trọn bộ kiến trúc + điện nước | Sẵn sàng |
| Block-Thiet-Bi-Be-Boi.dwg | DWG | AutoCAD | All | Tổng hợp máy bơm, bình lọc cát | Sẵn sàng |
| Mat-Cat-Chi-Tiet-Thanh-Be.dwg | DWG | AutoCAD | 2013+ | Chi tiết mương tràn và chống thấm | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn tải và sử dụng file CAD hiệu quả
Để tận dụng tối đa thư viện cad hồ bơi gia đình, người dùng nên tuân thủ quy trình kiểm soát bản vẽ chuyên nghiệp. Sau khi tải file từ hệ thống của chúng tôi, bạn cần thực hiện lệnh Audit và Purge để làm sạch các rác thừa phát sinh trong quá trình lưu trữ, giúp bản vẽ nhẹ hơn khi làm việc.
Cách Import Block vào bản vẽ hiện hành
Bạn có thể sử dụng phím tắt Ctrl + 2 để mở DesignCenter hoặc đơn giản là dùng lệnh Insert (I). Lưu ý quan trọng là hãy kiểm tra đơn vị (Units) của bản vẽ đích. Nếu bản vẽ của bạn dùng mm nhưng thư viện đang ở inches, hệ thống AutoScale có thể làm sai lệch kích thước lắp đặt thực tế của các thiết bị như đầu trả nước hay skimmer.
Ứng dụng thực tế trong thiết kế dân dụng
Việc ứng dụng thư viện không chỉ dừng lại ở việc đặt một cái hình chữ nhật biểu thị hồ bơi. Tùy vào đối tượng sử dụng mà giá trị của bộ file DWG này sẽ khác nhau:
- Đối với Kỹ sư Điện nước (MEP): Sử dụng sơ đồ nguyên lý có sẵn để tính toán công suất máy bơm lọc và bố trí tủ điện điều khiển hồ bơi.
- Đối với Kiến trúc sư: Phối hợp mặt bằng tổng thể, tính toán diện tích cảnh quan xung quanh và khoảng cách an toàn từ hồ bơi đến móng nhà.
- Đối với Sinh viên: Tham khảo cách trình bày bản vẽ kỹ thuật đúng chuẩn, cách đặt ghi chú (Leader) và định tỷ lệ khung tên.
Lưu ý về tiêu chuẩn kỹ thuật khi thiết kế hồ bơi
Một bản vẽ đẹp là chưa đủ, nó phải khả thi về mặt thi công. Khi sử dụng thư viện cad hồ bơi gia đình, bạn cần đặc biệt lưu ý đến độ dốc đáy bể và hệ thống thoát tràn. Theo kinh nghiệm thực tế, việc bố trí thu đáy phải đảm bảo không tạo ra vùng xoáy nguy hiểm, đồng thời hệ thống mương tràn phải đủ công suất để thu nước khi có người xuống bể.
Các tiêu chuẩn về an toàn điện cũng cực kỳ khắt khe. Mọi thiết bị chiếu sáng dưới nước phải dùng điện áp thấp (thường là 12V hoặc 24V) thông qua biến thế cách ly. Các block trong thư viện của Webdien.vn đã được ký hiệu rõ ràng phần transformer để tránh nhầm lẫn trong quá trình bóc tách khối lượng vật tư.
Câu hỏi thường gặp (FAQ)
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
