Thư viện CAD điều hòa không khí đầy đủ và chuẩn kỹ thuật nhất
Thư viện CAD điều hòa không khí là công cụ không thể thiếu giúp các kỹ sư MEP tiết kiệm hàng giờ làm việc mỗi ngày khi thiết kế hệ thống HVAC chuyên nghiệp.
Mục lục bài viết:
1. Tổng quan về thư viện CAD điều hòa không khí tại Webdien.vn
Trong quá trình triển khai hồ sơ thiết kế cơ điện, việc tìm kiếm hoặc tự ngồi vẽ lại từng block điều hòa đơn lẻ cực kỳ tốn thời gian và dễ gây sai lệch kích thước thực tế. Hiểu được khó khăn này, Webdien.vn đã tổng hợp và chuẩn hóa bộ thư viện chuyên sâu dành riêng cho ngành nhiệt lạnh.
Bộ thư viện cad điều hòa không khí của chúng tôi không chỉ đơn thuần là các nét vẽ sơ sài. Mỗi đối tượng đều được xây dựng dựa trên thông số kỹ thuật của các hãng lớn như Daikin, Mitsubishi, Panasonic… đảm bảo tính chính xác về layer, tỷ lệ (scale) và các ký hiệu theo tiêu chuẩn TCVN và ASHRAE.
“Việc sở hữu một thư viện block CAD chuẩn giúp kỹ sư tập trung vào giải pháp kỹ thuật thay vì mất công chỉnh sửa các chi tiết đồ họa vụn vặt.”
2. Danh sách các file CAD điều hòa không khí phổ biến
Dưới đây là bảng tổng hợp các nhóm file quan trọng nhất có trong bộ thư viện của chúng tôi. Bạn có thể lựa chọn tải về từng phần hoặc trọn bộ tùy theo nhu cầu của dự án hiện tại.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả | Trạng Thái |
|---|---|---|---|---|---|
| Block Điều Hòa Cục Bộ | .DWG | AutoCAD | 2007+ | Dàn nóng, dàn lạnh treo tường, âm trần | Sẵn sàng |
| Thư viện VRV / VRF | .DWG | AutoCAD | 2010+ | Hệ thống multi, dàn nóng trung tâm, bộ chia gas | Sẵn sàng |

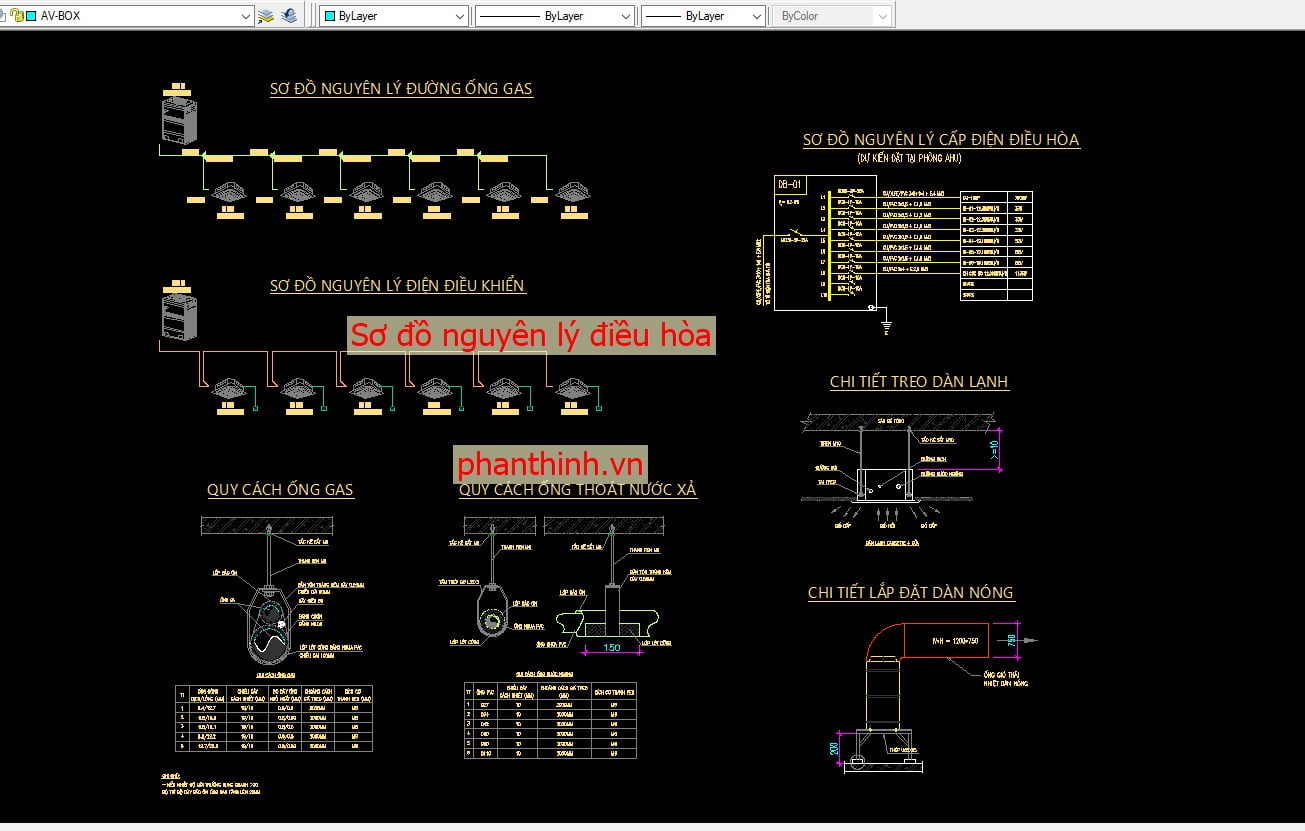

| Sơ đồ nguyên lý HVAC | .DWG | AutoCAD | 2007+ | Ký hiệu van, ống, cảm biến, sơ đồ kết nối | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn tải và sử dụng block CAD trong thiết kế
Để sử dụng hiệu quả thư viện cad điều hòa không khí, bạn cần nắm rõ quy trình tích hợp các block này vào bản vẽ hiện hành một cách khoa học để tránh lỗi hiển thị.
Sau khi tải file từ Webdien.vn, bạn hãy giải nén và mở file bằng các phiên bản phần mềm tương thích (khuyên dùng AutoCAD 2010 trở lên). Bạn có thể sử dụng lệnh Design Center (Ctrl+2) để quản lý các block một cách nhanh chóng mà không cần mở trực tiếp file gốc.
Cách bước Import block nhanh:
- Bước 1: Mở bản vẽ thiết kế chính của bạn.
- Bước 2: Sử dụng lệnh INSERT (I) hoặc copy/paste trực tiếp từ file thư viện.
- Bước 3: Kiểm tra đơn vị bản vẽ (Unit) để đảm bảo dàn nóng/lạnh không bị quá to hoặc quá nhỏ.
- Bước 4: Gán Layer tương ứng cho thiết bị (thường là layer MEP-AC-Equipment).
4. Ứng dụng thực tế của bộ thư viện trong dự án MEP
Việc ứng dụng chuẩn hóa thư viện cad điều hòa không khí mang lại giá trị thực tế cực lớn cho nhiều đối tượng khác nhau trong ngành xây dựng.
Đối với kỹ sư thiết kế HVAC
Kỹ sư có thể nhanh chóng bóc tách khối lượng dựa trên số lượng block đã đặt trong bản vẽ. Các block dàn lạnh âm trần nối ống gió hay cassette trong thư viện đều có sẵn các đầu kết nối ống đồng và nước ngưng, giúp việc đi dây và ống trở nên trực quan hơn rất nhiều.
Đối với kiến trúc sư và nhà thiết kế nội thất
Khi phối hợp (coordination) giữa các bộ môn, kiến trúc sư cần biết chính xác vị trí dàn lạnh để bố trí trần thạch cao. Sử dụng block chuẩn giúp xác định khoảng cách hạ trần cần thiết, tránh việc va chạm giữa ống gió và dầm hoặc đèn chiếu sáng khi thi công thực tế.
5. Lưu ý kỹ thuật và tiêu chuẩn trình bày bản vẽ
Dù có trong tay thư viện cad điều hòa không khí tốt, bạn vẫn cần tuân thủ các nguyên tắc kỹ thuật cốt lõi. Một bản vẽ chuyên nghiệp yêu cầu sự đồng nhất về nét vẽ (lineweight) và phông chữ (text style).
Luôn chú ý đến không gian bảo trì xung quanh thiết bị. Ví dụ, một block dàn nóng trong thư viện có thể chỉ vẽ vỏ máy, nhưng khi đặt vào bản vẽ, kỹ sư phải chủ động để lại khoảng trống tối thiểu 300-500mm để thợ có thể thao tác sửa chữa. Ngoài ra, việc quản lý Xref và các Dynamic Block sẽ giúp file cad nhẹ hơn, xử lý nhanh hơn trên các máy cấu hình yếu.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
6. Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
“`
