Thư Viện CAD Cửa Cuốn Sắt: Tổng Hợp File DWG Chuẩn Kỹ Thuật 2026
Thư viện cad cửa cuốn sắt là tài liệu không thể thiếu đối với các kỹ sư và kiến trúc sư khi triển khai hồ sơ bản vẽ kỹ thuật công trình hiện nay.
Mục lục bài viết:
1. Vai trò của bản vẽ CAD cửa cuốn sắt trong thiết kế
Trong bối cảnh tiến độ dự án luôn được đặt lên hàng đầu, việc sở hữu một thư viện cad cửa cuốn sắt đầy đủ giúp người thiết kế tiết kiệm tối đa thời gian triển khai. Thay vì phải vẽ lại từng nan cửa, motor hay ray dẫn hướng từ đầu, bạn chỉ cần lựa chọn block phù hợp và đưa vào mặt đứng hoặc mặt cắt của công trình.
Hầu hết các bản vẽ tại Webdien.vn đều được kiểm duyệt kỹ lưỡng về tỷ lệ và thông số thực tế. Việc sử dụng các file bản vẽ cad cửa cuốn chuẩn xác giúp hạn chế tối đa sai sót khi phối hợp giữa bộ phận thiết kế kiến trúc và đơn vị sản xuất cửa tại hiện trường.
Đặc biệt, đối với các hạng mục yêu cầu khắt khe như cửa cuốn chống cháy, bản vẽ chi tiết thể hiện rõ cấu tạo nan thép và hệ thống cảm biến là yêu cầu bắt buộc trong hồ sơ thẩm duyệt phòng cháy chữa cháy (PCCC).
2. Danh sách thư viện CAD cửa cuốn sắt cập nhật mới nhất
Dưới đây là bảng tổng hợp các file bản vẽ chi tiết được Webdien.vn sưu tầm và hệ thống lại. Các file này bao gồm đầy đủ các loại cửa cuốn phổ biến nhất trên thị trường hiện nay, từ cửa cuốn khe thoáng đến cửa cuốn siêu trường kích thước lớn.
| Tên File | Định Dạng | Phần Mềm | Phiên Bản | Trạng Thái |
|---|---|---|---|---|
| Chi tiết cửa cuốn sắt chống cháy | .DWG | AutoCAD | 2010+ | Sẵn sàng |

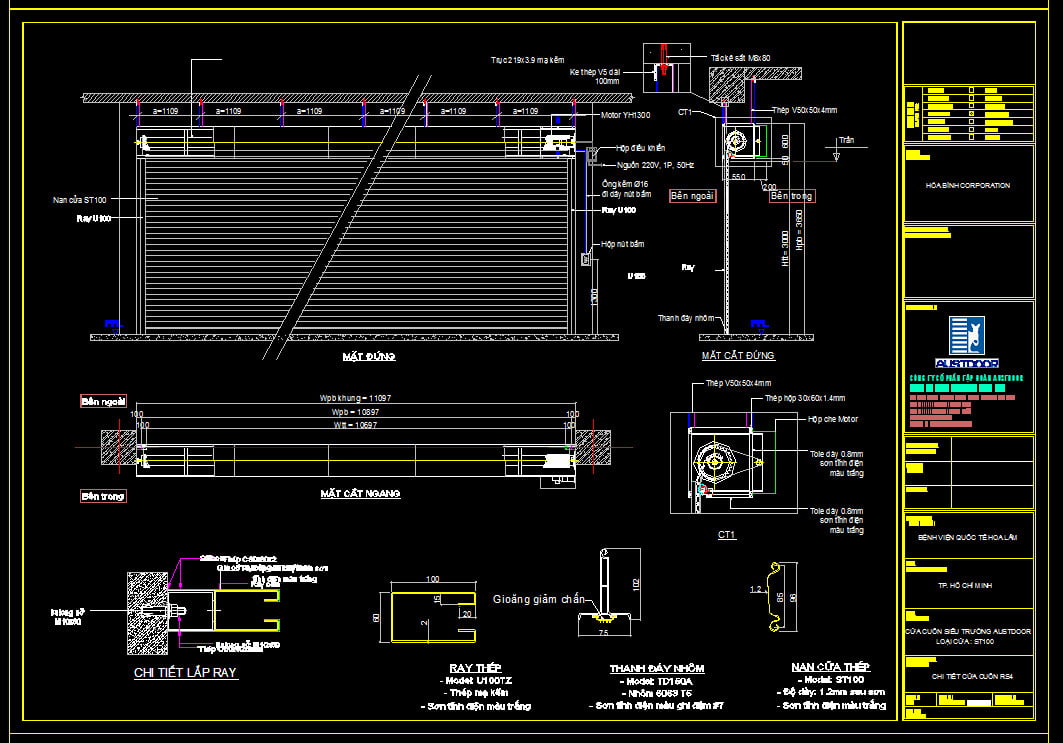

| Bản vẽ cửa cuốn siêu trường 11m | .DWG | AutoCAD | 2007+ | Sẵn sàng |
| Block cửa cuốn mặt đứng & mặt cắt | .DWG | AutoCAD | 2010+ | Sẵn sàng |
| Mẫu cửa cuốn khe thoáng tấm liền | .DWG | AutoCAD | 2013+ | Sẵn sàng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
3. Hướng dẫn tải và chèn block cửa cuốn vào bản vẽ Autocad
Việc sử dụng thư viện cad cửa cuốn sắt rất đơn giản nhưng đòi hỏi bạn phải tuân thủ một số quy tắc về đơn vị bản vẽ để tránh nhầm lẫn kích thước khi in ấn. Thông thường, các file tại Webdien được để ở đơn vị milimet (mm).
Sau khi tải file về, bạn thực hiện theo các bước sau:
- Bước 1: Mở bản vẽ tổng thể và file thư viện cửa cuốn đồng thời trên AutoCAD.
- Bước 2: Chọn block cửa cuốn phù hợp (ví dụ: cửa cuốn tấm liền cho gara, cửa cuốn nan thép cho nhà xưởng).
- Bước 3: Sử dụng lệnh Ctrl+C (Copy) và Ctrl+V (Paste) để đưa sang bản vẽ mục tiêu.
- Bước 4: Sử dụng lệnh Scale hoặc Stretch để điều chỉnh chiều rộng và chiều cao cửa khớp với ô chờ trên tường.
Một mẹo nhỏ là bạn nên tạo riêng một layer có tên “Cua-Cuon” với màu sắc riêng biệt để dễ dàng quản lý hiển thị và độ dày nét in cho bộ phận này.
4. Ứng dụng thực tế của thư viện bản vẽ trong các công trình
Bản vẽ chi tiết bản vẽ cửa cuốn không chỉ phục vụ cho giai đoạn thiết kế cơ sở mà còn cực kỳ quan trọng trong giai đoạn thi công lắp đặt.
Đối với công trình dân dụng (Nhà phố, Biệt thự)
Cửa cuốn sắt thường được lắp đặt ở mặt tiền tầng trệt hoặc gara. Việc thể hiện rõ vị trí đặt quả lô (hộp kỹ thuật) trong bản vẽ CAD giúp kiến trúc sư xử lý thẩm mỹ phần trần thạch cao che giấu motor một cách tinh tế nhất.
Đối với công trình công nghiệp (Nhà máy, Kho bãi)
Ở các nhà xưởng, cửa cuốn sắt siêu trường là lựa chọn hàng đầu. Bản vẽ kỹ thuật giúp xác định vị trí ray dẫn hướng âm tường hay nổi, đảm bảo khả năng vận hành trơn tru và an toàn cho phương tiện vận chuyển hàng hóa ra vào thường xuyên.
5. Các tiêu chuẩn kỹ thuật quan trọng khi vẽ cửa cuốn sắt
Khi sử dụng thư viện cad cửa cuốn sắt, các kỹ sư cần lưu ý đến các tiêu chuẩn về khoảng trống lắp đặt. Một sai lầm phổ biến là quên trừ hao khoảng không gian cho hộp kỹ thuật ở phía trên (thường dao động từ 450mm đến 600mm tùy loại cửa).
Ngoài ra, hệ thống điện cho motor cửa cuốn cũng cần được thể hiện rõ trên bản vẽ điện. Các block của Webdien thường đi kèm ký hiệu nguồn điện chờ để kỹ sư M&E có thể dễ dàng đấu nối thiết bị điều khiển và bộ lưu điện (UPS).
