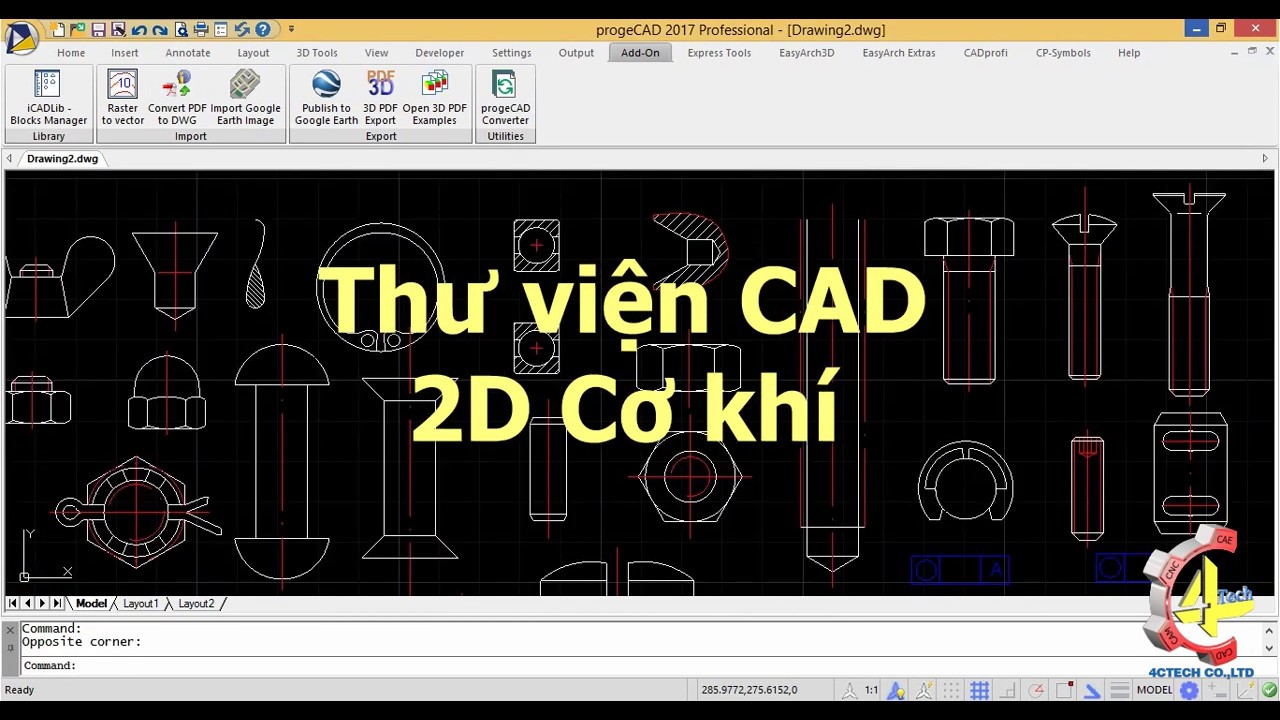

Thư Viện CAD Cơ Khí Đầy Đủ Nhất: Tải File DWG Chuẩn Kỹ Thuật

Thư viện CAD cơ khí là công cụ không thể thiếu giúp các kỹ sư tiết kiệm hàng giờ đồng hồ thiết kế thủ công các chi tiết tiêu chuẩn. Bạn đang đối mặt với deadline bàn giao bản vẽ lắp nhưng lại mất quá nhiều thời gian để tra bảng mã và vẽ lại từng con bulong, đai ốc hay mặt bích? Tại Webdien.vn, chúng tôi cung cấp bộ giải pháp hoàn chỉnh với các block AutoCAD chuẩn xác nhất.

Vì sao kỹ sư cần sở hữu thư viện CAD cơ khí chuẩn?

Trong quy trình thiết kế cơ khí chuyên nghiệp, việc tái sử dụng các block cad cơ khí đã được chuẩn hóa giúp tăng hiệu suất công việc lên đến 70%. Thay vì phải ngồi vẽ lại từng đường ren hay góc vát cho các chi tiết tiêu chuẩn, bạn chỉ cần thực hiện thao tác kéo thả từ thư viện có sẵn vào bản vẽ của mình.

Sử dụng thư viện chuẩn từ Webdien.vn giúp đảm bảo tính đồng nhất cho toàn bộ hệ thống bản vẽ của doanh nghiệp. Các yếu tố như độ dày nét vẽ (lineweight), tên lớp (layer) và kiểu chữ (text style) đều được thiết lập theo tiêu chuẩn quốc tế, giúp quá trình in ấn và quản lý hồ sơ kỹ thuật trở nên dễ dàng và chuyên nghiệp hơn bao giờ hết.

Danh sách thư viện Block CAD cơ khí tại Webdien.vn

Chúng tôi đã tổng hợp và phân loại bộ thư viện cad cơ khí theo từng nhóm chức năng cụ thể để bạn dễ dàng tìm kiếm. Toàn bộ các file đều định dạng DWG, tương thích tốt với các phiên bản AutoCAD từ 2010 trở về sau, bao gồm cả AutoCAD Mechanical chuyên dụng.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện & cơ khí

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

Hướng dẫn tải và quản lý thư viện trong AutoCAD

Sau khi tải bộ thư viện cad cơ khí về máy tính, bạn cần biết cách quản lý chúng một cách khoa học để có thể truy xuất nhanh nhất. Cách phổ biến nhất là sử dụng tính năng DesignCenter (phím tắt Ctrl+2) hoặc tạo bảng Tool Palettes (phím tắt Ctrl+3) riêng cho nhóm ngành cơ khí.

Sử dụng Tool Palettes để kéo thả block

Bạn chỉ cần mở file chứa các block mẫu, sau đó kéo các chi tiết cơ khí vào bảng Tool Palettes. Lợi ích của phương pháp này là bạn không cần mở file gốc mỗi khi cần dùng, giúp tiết kiệm bộ nhớ RAM và tăng tốc độ xử lý bản vẽ cho các dự án lớn. Hãy đảm bảo các file nguồn được lưu trữ tại một thư mục cố định trên ổ cứng.

Quản lý tỷ lệ và đơn vị bản vẽ (Scale)

Một lưu ý cực kỳ quan trọng khi sử dụng thư viện là sự đồng nhất về đơn vị. Đa số các file tại Webdien.vn được vẽ theo đơn vị Millimeters (mm). Trước khi Insert block, bạn hãy dùng lệnh UN (Units) để kiểm tra đơn vị bản vẽ hiện hành, tránh tình trạng block bị quá to hoặc quá nhỏ so với tỷ lệ thực tế của bản vẽ lắp máy.

Các tiêu chuẩn kỹ thuật áp dụng trong bộ file

Chất lượng của một bộ thư viện cad cơ khí nằm ở độ chính xác so với thực tế sản xuất. Chúng tôi hiểu rằng một sai sót nhỏ trong bản vẽ thiết kế có thể dẫn đến hậu quả nghiêm trọng trong khâu gia công và lắp ráp cơ khí tại nhà máy.

Các block chi tiết máy tại Webdien.vn được xây dựng dựa trên các hệ thống tiêu chuẩn uy tín như:

• Tiêu chuẩn ISO: Áp dụng cho các loại ren, bulong và vòng bi quốc tế.
• Tiêu chuẩn TCVN: Phù hợp với các quy chuẩn Việt Nam trong chế tạo máy và xây dựng công nghiệp.
• Hệ thống Layer: Phân tách rõ ràng giữa nét đậm, nét mảnh, nét đứt và đường tâm (centerline).

Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
