Thư Viện CAD CNC Miễn Phí Cho Kỹ Sư Điện Và Cơ Khí 2026

Thư viện CAD CNC là tài nguyên không thể thiếu đối với các kỹ sư khi đối mặt với deadline bàn giao bản vẽ gia công gấp rút. Tại Webdien.vn, chúng tôi thấu hiểu áp lực của việc thiết kế chính xác từng mm để máy CNC có thể vận hành trơn tru mà không xảy ra lỗi cắt phạm hay sai lệch thông số.

1. Tổng quan về thư viện CAD CNC điện công nghiệp

Trong quy trình sản xuất hiện đại, việc chuyển đổi từ bản vẽ thiết kế sang ngôn ngữ máy CNC đòi hỏi sự tỉ mỉ tuyệt đối. Thư viện CAD CNC tại Webdien.vn được xây dựng dựa trên các tiêu chuẩn kỹ thuật nghiêm ngặt như IEC và TCVN, giúp các kỹ sư điện và thợ cơ khí lành nghề tiết kiệm đến 70% thời gian triển khai bản vẽ sơ sở.

Thay vì phải ngồi vẽ lại từng chi tiết đột dập cho vỏ tủ điện hay các thanh đồng busbar, bạn chỉ cần lựa chọn các block CAD CNC có sẵn, tùy chỉnh kích thước phù hợp và xuất file sang định dạng DXF để máy gia công. Điều này không chỉ tăng hiệu suất công việc mà còn hạn chế tối đa rủi ro sai sót do yếu tố con người trong quá trình vẽ thủ công.

2. Danh sách file CAD CNC cập nhật mới nhất

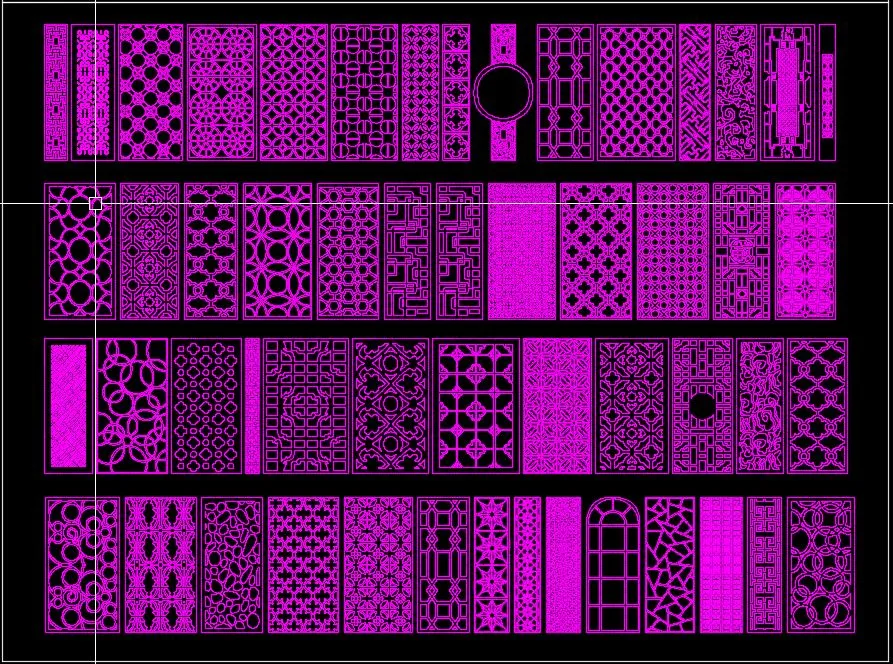

Dưới đây là bảng tổng hợp các nhóm file trong bộ thư viện CAD CNC chuyên dụng. Toàn bộ các file đã được tối ưu hóa về layer và đường nét (polyline) để đảm bảo đầu mũi dao CNC đi đúng quỹ đạo, không bị răng cưa hay đứt nét khi cắt laser hoặc plasma.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và sử dụng file chuẩn kỹ thuật

Để đảm bảo việc gia công không gặp lỗi, sau khi tải thư viện CAD CNC từ Webdien.vn, bạn cần thực hiện theo các bước kiểm tra sau:

• Kiểm tra đơn vị: Luôn đảm bảo bản vẽ ở đơn vị Millimeters (mm) trước khi xuất sang phần mềm CAM.
• Làm sạch bản vẽ: Sử dụng lệnh PURGE và OVERKILL trong AutoCAD để xóa bỏ các nét thừa nằn đè lên nhau.
• Nối nét: Sử dụng lệnh JOIN để các đường cắt là một đường khép kín hoàn chỉnh, tránh máy CNC bị dừng giữa chừng.

Theo kinh nghiệm thực tế từ các kỹ sư tại Webdien.vn, việc kiểm tra kỹ layer “Defpoints” hoặc các layer ẩn sẽ giúp bạn tránh được những cú va chạm đầu cắt đáng tiếc khi vận hành máy.

4. Ứng dụng thực tế trong thiết kế tủ điện và vỏ máy

Việc ứng dụng thư viện CAD CNC không chỉ dừng lại ở các bản vẽ minh họa mà còn đi sâu vào quy trình sản xuất hàng loạt tại các xưởng gia công điện nhẹ và điện công nghiệp.

4.1. Đối với kỹ sư thiết kế tủ điện

Kỹ sư có thể nhanh chóng bóc tách khối lượng vật tư và sơ đồ cắt tôn cho vỏ tủ. Các lỗ đột cho nút nhấn, biến trở hay quạt thông gió đã được tính toán bù trừ sai số lắp đặt, giúp việc lắp ráp thiết bị sau khi sơn tĩnh điện trở nên dễ dàng hơn bao giờ hết.

4.2. Đối với xưởng gia công cơ khí chính xác

Các mẫu bản vẽ CNC được tối ưu giúp giảm thiểu phế liệu khi sắp xếp (nesting) trên tấm phôi lớn. Điều này trực tiếp làm giảm giá thành sản phẩm và nâng cao năng lực cạnh tranh cho doanh nghiệp của bạn.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
