Thư Viện CAD Nhà Xưởng Chi Tiết: Giải Pháp Thiết Kế Tối Ưu Cho Kỹ Sư
Thư viện cad nhà xưởng là công cụ không thể thiếu giúp bạn hoàn thành hồ sơ thiết kế đúng tiến độ mà vẫn đảm bảo độ chính xác kỹ thuật tuyệt đối.
Mục lục bài viết:
Tại sao kỹ sư cần sở hữu bộ thư viện CAD nhà xưởng chuẩn?
Trong bối cảnh các dự án công nghiệp ngày càng yêu cầu tiến độ gấp rút, việc ngồi vẽ lại từng bu lông, cột thép hay ký hiệu điện là một sự lãng phí thời gian khủng khiếp. Theo kinh nghiệm thực tế từ các dự án lớn, việc sử dụng thư viện cad nhà xưởng có sẵn giúp giảm tới 60% thời gian triển khai bản vẽ sơ bộ.
Một bộ thư viện chất lượng không chỉ nằm ở số lượng file mà còn ở tính chuẩn hóa. Các block AutoCAD tại Webdien.vn được thiết kế theo tỉ lệ thực, phân tách layer rõ ràng, giúp bản vẽ của bạn trông chuyên nghiệp và tránh được các lỗi sai sót cơ bản khi in ấn hoặc bóc tách khối lượng.
“Thiết kế nhà xưởng không chỉ là vẽ đẹp, mà là vẽ đúng tiêu chuẩn để thi công. Thư viện chuẩn chính là nền tảng của một hồ sơ chuẩn.”
Chi tiết danh mục file CAD nhà xưởng tại Webdien.vn
Chúng tôi đã tổng hợp và phân loại hệ thống bản vẽ thành các hạng mục riêng biệt để bạn dễ dàng tra cứu và áp dụng vào dự án. Dưới đây là bảng thống kê các nhóm file quan trọng nhất hiện có trong thư viện.
| Tên File / Hạng Mục | Định Dạng | Phần Mềm | Phiên Bản | Mô Tả |
|---|---|---|---|---|
| Khung Kèo Thép Tiền Chế | .DWG | AutoCAD | 2010+ | Chi tiết kèo, cột, giằng, xà gồ |
| Hệ Thống Điện Chiếu Sáng | .DWG | AutoCAD | 2013+ | Sơ đồ nguyên lý, bố trí đèn LED |

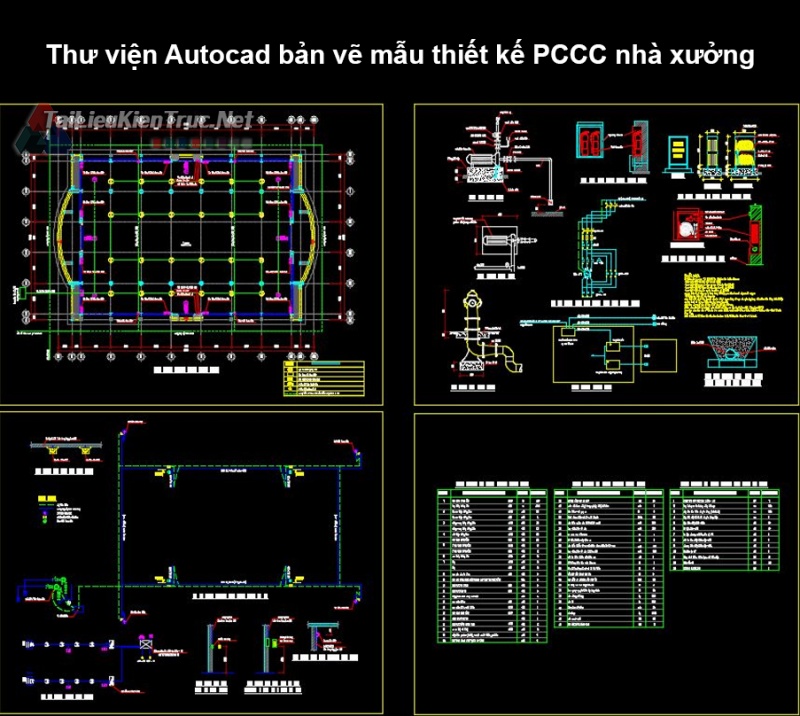

| Mặt Bằng PCCC & Thoát Nước | .DWG | AutoCAD | 2010+ | Hệ thống sprinkler, họng thu nước |
| Chi Tiết Nền & Móng | .DWG | AutoCAD | 2007+ | Móng đơn, móng băng nhà xưởng |
Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện
Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.
* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.
Hướng dẫn cách tải và sử dụng file hiệu quả
Việc tải file từ Webdien.vn cực kỳ đơn giản, tuy nhiên để tích hợp vào bản vẽ hiện hành một cách mượt mà, bạn nên lưu ý một số bước kỹ thuật sau đây.
Bước 1: Kiểm tra đơn vị bản vẽ (Unit)
Trước khi Insert hoặc Copy các block từ thư viện, hãy dùng lệnh UN để đảm bảo đơn vị bản vẽ đích là Milimeters. Điều này tránh tình trạng block bị quá lớn hoặc quá nhỏ do lệch đơn vị Inches.
Bước 2: Quản lý Layer chuẩn hóa
Các file trong thư viện cad nhà xưởng của chúng tôi đã được đặt tên layer theo công năng (ví dụ: KET_CAU, DIEN_CHIEU_SANG). Bạn nên giữ nguyên cấu trúc này để dễ dàng quản lý hiển thị và in ấn sau này.
Bước 3: Sử dụng lệnh Purge để tối ưu dung lượng
Sau khi copy các chi tiết cần thiết, hãy thực hiện lệnh PU để xóa bỏ các rác bản vẽ, giúp file của bạn nhẹ hơn và không bị giật lag khi thao tác trên các bản vẽ tổng thể mặt bằng lớn.
Các tiêu chuẩn kỹ thuật áp dụng trong bản vẽ
Mỗi bản vẽ trong bộ thư viện đều được tham chiếu dựa trên các tiêu chuẩn hiện hành như TCVN 2737:1995 về tải trọng và tác động, hoặc các tiêu chuẩn quốc tế IEC 60617 đối với các ký hiệu điện công nghiệp.
Việc tuân thủ tiêu chuẩn giúp bản vẽ của bạn dễ dàng vượt qua các bước thẩm định của chủ đầu tư và cơ quan chức năng. Đặc biệt với hạng mục PCCC nhà xưởng, các ký hiệu đầu phun, tủ chữa cháy đều được chuẩn hóa theo quy định mới nhất của Bộ Công An.
Đóng góp & cập nhật thư viện
Webdien.vn không ngừng mở rộng kho dữ liệu nhờ sự đóng góp từ cộng đồng kỹ sư trên toàn quốc. Nếu bạn có những bộ bản vẽ tâm đắc, đừng ngần ngại chia sẻ để xây dựng một cộng đồng kỹ thuật Việt Nam vững mạnh hơn.
Bạn cần thêm file gì? Hãy cho chúng tôi biết!
Ý kiến của bạn giúp Webdien.vn cải thiện thư viện và ưu tiên bổ sung file mới phù hợp hơn.
Lỗi: Không tìm thấy biểu mẫu liên hệ.
Câu hỏi thường gặp (FAQ)
Thư viện đồ họa kỹ thuật điện — Cập nhật liên tục tại Webdien.vn
Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
