Thư Viện CAD Camera Quan Sát: Tổng Hợp Block AutoCAD Chuẩn Kỹ Thuật 2026

Thư viện CAD camera là tài liệu không thể thiếu đối với mọi kỹ sư MEP khi đối mặt với áp lực deadline của các dự án thiết kế hệ thống an ninh hiện nay.

1. Tại sao cần sử dụng thư viện CAD camera chuẩn?

Trong quy trình thiết kế hệ thống điện nhẹ (ELV), việc tự vẽ lại từng ký hiệu camera không chỉ gây mất thời gian mà còn dễ dẫn đến sai sót về tỉ lệ lắp đặt thực tế. Một thư viện cad camera đầy đủ giúp kỹ sư đồng bộ hóa các ký hiệu trên mặt bằng, từ đó giúp bộ phận thi công dễ dàng nhận diện chủng loại thiết bị.

Sử dụng các block được chuẩn hóa giúp bản vẽ của bạn trông chuyên nghiệp hơn trong mắt chủ đầu tư. Thay vì các ký hiệu sơ sài, các file tại Webdien.vn cung cấp đầy đủ các góc quan sát, chân đế và kích thước bao phim thực tế, giúp việc phối hợp với các bộ phận kiến trúc và nội thất trở nên trơn tru, tránh xung đột vị trí lắp đặt trên trần hoặc tường.

2. Danh sách file thư viện CAD camera tại Webdien.vn

Dưới đây là bảng tổng hợp các file phổ biến nhất trong bộ sưu tập mà chúng tôi đã chọn lọc kỹ lưỡng dành cho các dự án năm 2026. Các file này tương thích tốt với các phiên bản AutoCAD từ 2010 trở lên và các phần mềm BIM hiện đại.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và chèn Block Camera vào bản vẽ

Để tối ưu hóa quy trình làm việc với thư viện cad camera, bạn cần tuân thủ các bước quản lý Layer và Scale để tránh làm nặng bản vẽ. Điều này cực kỳ quan trọng khi xử lý các bản vẽ chung cư cao tầng hoặc khu công nghiệp lớn.

Bước 1: Quản lý Layer trước khi chèn

Trước khi Copy-Paste bất kỳ block nào, hãy tạo một Layer riêng (ví dụ: ELV-CAM) với màu sắc phân biệt. Điều này giúp bạn dễ dàng bật/tắt hoặc in ấn bản vẽ hệ thống điện nhẹ một cách độc lập mà không ảnh hưởng đến phần điện nguồn.

Bước 2: Sử dụng lệnh Design Center (DC)

Thay vì mở trực tiếp file, hãy sử dụng lệnh DC trong AutoCAD để truy cập vào file thư viện. Cách này cho phép bạn kéo thả chỉ những block cần thiết vào bản vẽ đang hiện hành, giúp giữ cho file DWG của bạn luôn nhẹ và ổn định.

“Kinh nghiệm từ các kỹ sư tại Webdien.vn cho thấy, việc đồng nhất đơn vị (Units) là Milimeters trước khi chèn block sẽ giúp bạn tránh được lỗi sai kích thước thiết bị lên đến 25.4 lần (do nhầm đơn vị Inches).”

4. Ứng dụng thực tế trong các bản vẽ MEP chuyên nghiệp

Mỗi loại công trình sẽ yêu cầu một cách trình bày bản vẽ khác nhau. Việc lựa chọn đúng loại block từ thư viện cad camera sẽ quyết định tính khả thi của giải pháp an ninh mà bạn đề xuất.

Thiết kế cho căn hộ và văn phòng

Ở không gian này, ưu tiên các block camera dome với kích thước nhỏ gọn. Bản vẽ cần thể hiện rõ vùng quan sát (field of view) để đảm bảo không có điểm mù trong phòng khách hoặc khu vực hành lang chung. Ký hiệu cần được đặt chính xác tại các vị trí góc trần để tận dụng tối đa góc mở của ống kính.

Giải pháp an ninh cho nhà xưởng, kho bãi

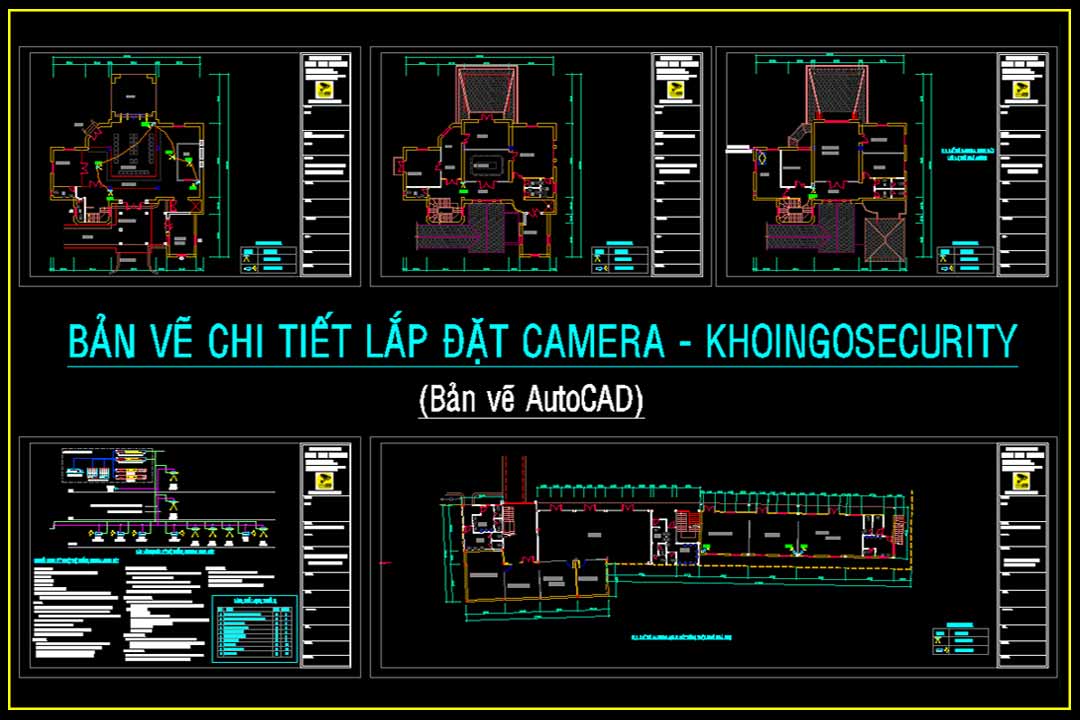

Đối với khu vực rộng lớn, các block camera thân trụ (bullet) hoặc camera quay quét (PTZ) là sự lựa chọn hàng đầu. Trong bản vẽ CAD, bạn cần thể hiện thêm chi tiết lắp đặt chân đế gắn tường hoặc gắn cột. Thư viện của chúng tôi cung cấp đầy đủ các bản vẽ mặt cắt (section) giúp bạn giải trình phương án kỹ thuật với chủ đầu tư một cách thuyết phục.

5. Câu hỏi thường gặp về thư viện camera

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
