Thư Viện CAD Biện Pháp Thi Công Vách Thạch Cao Chi Tiết Nhất 2026

Thư viện cad biện pháp thi công vách thạch cao là tài liệu không thể thiếu đối với các kỹ sư triển khai Shopdrawing và kiến trúc sư khi thiết kế nội thất công trình. Việc sở hữu một bộ hồ sơ bản vẽ chuẩn không chỉ giúp bạn đẩy nhanh tiến độ làm việc mà còn đảm bảo tính chính xác về mặt kỹ thuật trong quá trình nghiệm thu. Tại Webdien.vn, chúng tôi cung cấp hệ thống dữ liệu bản vẽ đầy đủ từ cấu tạo khung xương đến các chi tiết liên kết phức tạp.

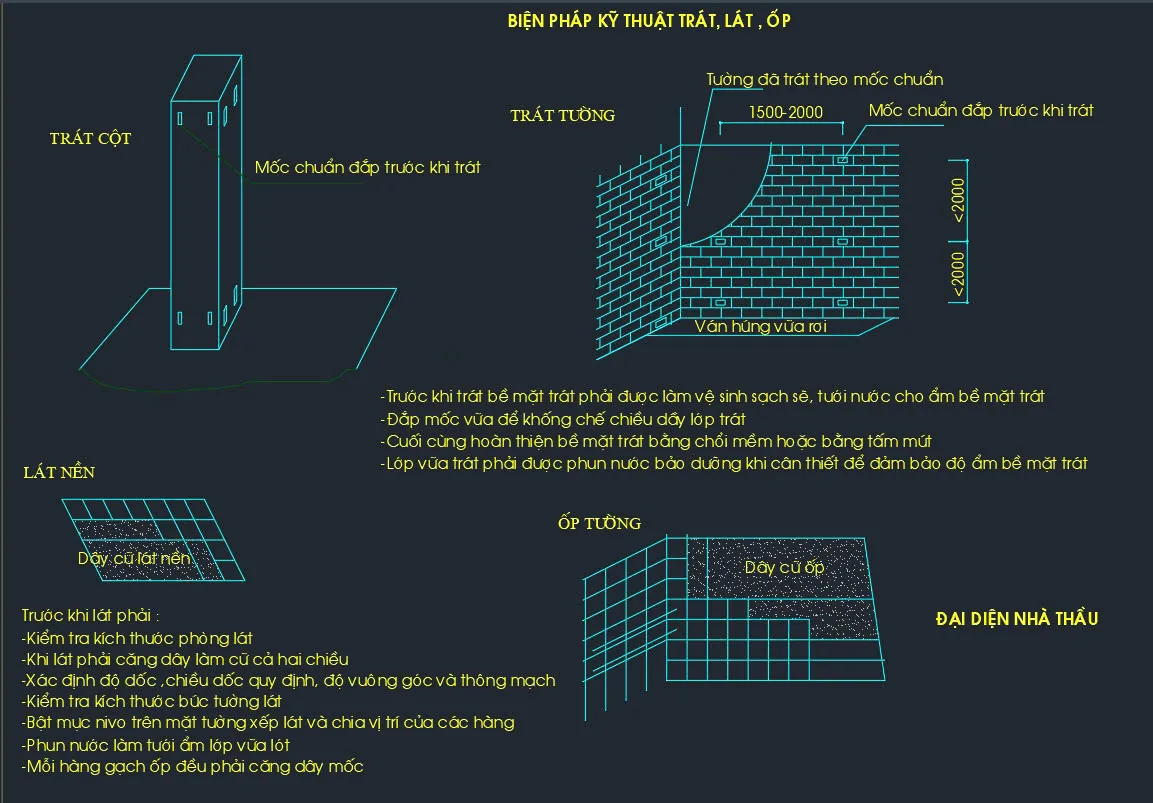

1. Danh sách file CAD biện pháp thi công vách mới nhất

Hệ thống thư viện cad biện pháp thi công vách tại Webdien.vn được tổng hợp từ các dự án thực tế lớn như chung cư cao cấp, văn phòng hạng A và các nhà máy công nghiệp. Bộ file bao gồm đầy đủ các định dạng từ DWG cho AutoCAD đến các phối cảnh 3D trực quan, giúp người dùng dễ dàng hình dung và áp dụng vào hồ sơ thuyết minh biện pháp thi công của mình một cách chuyên nghiệp nhất.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

2. Tại sao cần sử dụng bản vẽ biện pháp thi công chuẩn?

Theo kinh nghiệm thực tế tại các công trường, việc không có biện pháp thi công vách thạch cao rõ ràng thường dẫn đến các lỗi nghiêm trọng như vách bị nứt tại các vị trí nối tấm hoặc hệ khung xương không đủ khả năng chịu lực. Sử dụng thư viện chuẩn giúp bạn kiểm soát được các yếu tố kỹ thuật cốt lõi sau đây:

• Đảm bảo tính đồng nhất: Các block CAD được vẽ đúng tỷ lệ 1:1, giúp việc ghép nối các bản vẽ chi tiết (Detail) vào mặt bằng tổng thể không bị sai lệch kích thước.
• Tối ưu thời gian Shopdrawing: Thay vì phải vẽ lại từng thanh U-track hay C-stud, bạn chỉ cần Insert các block có sẵn từ thư viện Webdien.vn.
• Thuyết phục chủ đầu tư: Một bộ hồ sơ biện pháp thi công có hình ảnh minh họa chi tiết, mặt cắt rõ ràng sẽ thể hiện sự chuyên nghiệp của nhà thầu.

“Một bản vẽ biện pháp thi công tốt là bản vẽ mà người thợ nhìn vào có thể biết ngay mình cần lắp thanh xương đứng cách nhau bao nhiêu mm và bắn bao nhiêu vít trên một tấm thạch cao.”

3. Hướng dẫn sử dụng file CAD trong thiết kế

Để tận dụng tối đa thư viện cad biện pháp thi công vách, các kỹ sư cần lưu ý quy trình quản lý layer và scale bản vẽ. Thông thường, các file dwg cung cấp tại Webdien đã được phân tách layer theo tiêu chuẩn quốc tế (xương chính, xương phụ, tấm, lớp hoàn thiện), giúp việc quản lý nét in (Lineweight) trở nên đơn giản hơn.

Bước 1: Kiểm tra đơn vị và tỷ lệ

Trước khi copy block vào bản vẽ dự án, hãy đảm bảo lệnh UNITS trong AutoCAD đang để ở chế độ Milimeters. Điều này tránh tình trạng bản vẽ bị phóng đại hoặc thu nhỏ sai lệch do khác biệt đơn vị giữa các tệp tin.

Bước 2: Sử dụng lệnh DesignCenter (DC)

Thay vì mở trực tiếp file, bạn có thể dùng lệnh DC để truy cập vào mục Blocks của file thư viện, sau đó kéo thả các mặt cắt cấu tạo vách vào bản vẽ đang làm việc. Cách này giúp bản vẽ của bạn sạch sẽ hơn, tránh rác layer không cần thiết.

4. Tiêu chuẩn kỹ thuật và lưu ý khi thi công vách

Dù có bản vẽ đẹp, nhưng việc áp dụng đúng tiêu chuẩn kỹ thuật (như TCVN hoặc tiêu chuẩn ASTM) mới là yếu tố quyết định độ bền của công trình. Các kỹ sư cần đặc biệt lưu ý đến khoảng cách khẩu độ xương đứng. Đối với vách cao trên 3m, khoảng cách này thường không được vượt quá 406mm hoặc 610mm tùy loại tấm.

• Xử lý mối nối: Phải sử dụng băng keo lưới và bột trét chuyên dụng để tránh nứt vách sau khi sơn bả.
• Gia cố khung: Tại các vị trí lắp đặt cửa đi hoặc thiết bị treo tường nặng, bản vẽ CAD cần thể hiện rõ lớp gỗ dán (Plywood) hoặc thanh xương tăng cường để đảm bảo chịu lực.
• Cách âm, cách nhiệt: Kiểm tra kỹ lớp bông thủy tinh trong bản vẽ mặt cắt để đảm bảo độ dày và tỷ trọng phù hợp với yêu cầu thiết kế.

5. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
