Thư viện CAD biển báo giao thông chuẩn quy chuẩn mới nhất 2026

Thư viện CAD biển báo giao thông là tài liệu không thể thiếu đối với mọi kỹ sư hạ tầng khi đối mặt với áp lực deadline thiết kế đường bộ. Việc sở hữu một bộ file DWG chuẩn giúp bạn tiết kiệm hàng giờ đồng hồ vẽ tay và đảm bảo tính chính xác theo quy chuẩn hiện hành.

1. Thách thức khi thiết kế biển báo giao thông và giải pháp từ Webdien.vn

Trong quá trình triển khai hồ sơ thiết kế kỹ thuật, nhiều kỹ sư công trình thường gặp khó khăn khi tìm kiếm các mẫu biển báo đúng kích thước và màu sắc theo Quy chuẩn QCVN 41. Việc tự vẽ lại từng ký hiệu không chỉ gây mất thời gian mà còn dễ dẫn đến sai sót về tỷ lệ hình học, gây ảnh hưởng đến tính thẩm mỹ và độ an toàn của dự án hạ tầng.

Tại Webdien.vn, chúng tôi hiểu rằng một bộ thư viện cad biển báo giao thông đầy đủ sẽ là “cứu cánh” tuyệt vời. Thay vì loay hoay với các thông số phức tạp, bạn chỉ cần thực hiện thao tác Copy-Paste các block CAD đã được chuẩn hóa vào bản vẽ mặt bằng hoặc chi tiết của mình. Điều này giúp đẩy nhanh tiến độ dự án đáng kể, nhất là các dự án yêu cầu độ chi tiết cao như cao tốc hay đường nội đô.

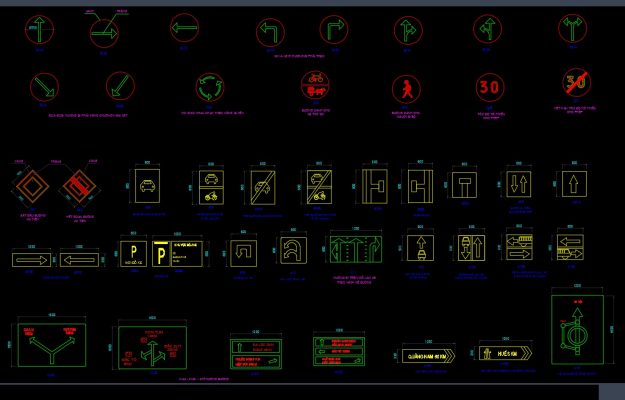

2. Danh sách file trong bộ thư viện CAD biển báo giao thông

Dưới đây là bảng tổng hợp các nhóm file biển báo có sẵn trong hệ thống của chúng tôi. Các file được phân loại rõ ràng theo chức năng để bạn dễ dàng tra cứu và áp dụng vào bản vẽ AutoCAD của mình.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và sử dụng file tại Webdien.vn

Việc sử dụng thư viện cad biển báo giao thông của chúng tôi cực kỳ đơn giản. Sau khi tải về, bận chỉ cần mở file bằng phần mềm AutoCAD (phiên bản 2010 trở lên để đảm bảo tính tương thích). Các biển báo đã được tạo thành từng block riêng biệt với các lớp (layer) được quản lý chặt chẽ.

Một mẹo nhỏ cho các kiến trúc sư và kỹ sư là hãy sử dụng lệnh “Design Center” (Ctrl + 2) để kéo các block này vào bản vẽ đang thiết kế mà không cần mở trực tiếp file nguồn. Điều này giúp tối ưu dung lượng RAM và tránh làm nặng bản vẽ chính của bạn. Đừng quên kiểm tra tỷ lệ (scale) của biển báo sao cho phù hợp với tỉ lệ khung tên bản vẽ kỹ thuật.

4. Ứng dụng thực tế trong các dự án giao thông

Bộ file cad biển báo này không chỉ dành cho việc vẽ mặt bằng mà còn có giá trị rất lớn trong việc lập dự toán và bóc tách khối lượng thi công.

Đối với dự án đường bộ dân dụng

Kỹ sư có thể dùng các mẫu biển báo cấm, biển chỉ dẫn để bố trí tại các nút giao, bãi đỗ xe nội khu chung cư. Sự đồng nhất về kích thước giúp bản vẽ trở nên chuyên nghiệp và dễ dàng được phê duyệt bởi các cơ quan chức năng.

Đối với thiết kế hạ tầng khu công nghiệp

Các khu công nghiệp đòi hỏi hệ thống biển báo hướng dẫn luồng xe tải, xe container rất khắt khe. Sử dụng thư viện CAD chuẩn giúp đảm bảo các biển báo này tuân thủ đúng khoảng cách nhìn rõ và chiều cao lắp đặt kỹ thuật.

5. Lưu ý kỹ thuật quan trọng khi dùng block CAD biển báo

Dù các file đã được tối ưu, kỹ sư vẫn cần lưu ý một số điểm để bản vẽ đạt chất lượng cao nhất:

• Kiểm tra Layer: Luôn đảm bảo các block nằm đúng layer “Bien_Bao” để dễ dàng quản lý hiển thị và in ấn.
• Quy chuẩn màu sắc: Trong AutoCAD, hãy giữ nguyên thuộc tính màu “Bylayer” hoặc “Byblock” theo tiêu chuẩn của Webdien.vn để khi in đen trắng hay in màu đều rõ nét.
• Font chữ: Một số biển chỉ dẫn có văn bản đi kèm. Hãy đảm bảo máy tính của bạn đã cài đặt đầy đủ font TCVN3 hoặc Unicode để tránh lỗi hiển thị.

6. Đóng góp & cập nhật thư viện cộng đồng

Webdien.vn luôn mong muốn xây dựng một cộng đồng kỹ thuật điện và hạ tầng lớn mạnh. Những đóng góp của bạn về các mẫu biển báo mới hoặc phản hồi về lỗi file sẽ giúp chúng tôi hoàn thiện thưa viện hơn mỗi ngày.

7. Câu hỏi thường gặp (FAQ)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
