Thư viện bồn nước trong CAD chuẩn kỹ thuật: Tải miễn phí tại Webdien.vn

Thư viện bồn nước trong cad là tài liệu không thể thiếu đối với các kỹ sư MEP và kiến trúc sư khi triển khai bản vẽ cấp thoát nước. Bạn đang trong giai đoạn nước rút của deadline nhưng lại mất quá nhiều thời gian để vẽ lại từng chi tiết bồn nước inox hay bồn nhựa? Việc sử dụng các block không chuẩn tỷ lệ thường dẫn đến những sai sót nghiêm trọng khi lắp đặt thực tế trên mái công trình.

1. Tổng quan về thư viện bồn nước CAD

Tại Webdien.vn, chúng tôi hiểu rằng một bộ thư viện bồn nước trong cad chất lượng cần phải đáp ứng đầy đủ các tiêu chuẩn về kích thước thực tế của các nhà sản xuất phổ biến như Sơn Hà, Tân Á Đại Thành. Bộ thư viện này không chỉ bao gồm các mặt bằng, mặt đứng mà còn có các chi tiết lắp đặt bệ đỡ, ống nước cấp và thoát tràn.

Việc sở hữu một kho dữ liệu block cad bồn nước chuẩn giúp bạn đồng bộ hóa quy trình thiết kế. Thay vì loay hoay căn chỉnh tỷ lệ, bạn chỉ cần thực hiện thao tác kéo thả, giúp tiết kiệm tới 30% thời gian triển khai hồ sơ thiết kế kỹ thuật thi công. Mọi file trong hệ thống đều được làm sạch layer, giúp bản vẽ nhẹ hơn và tránh xung đột khi xref hoặc copy-paste.

2. Danh sách file block bồn nước chi tiết

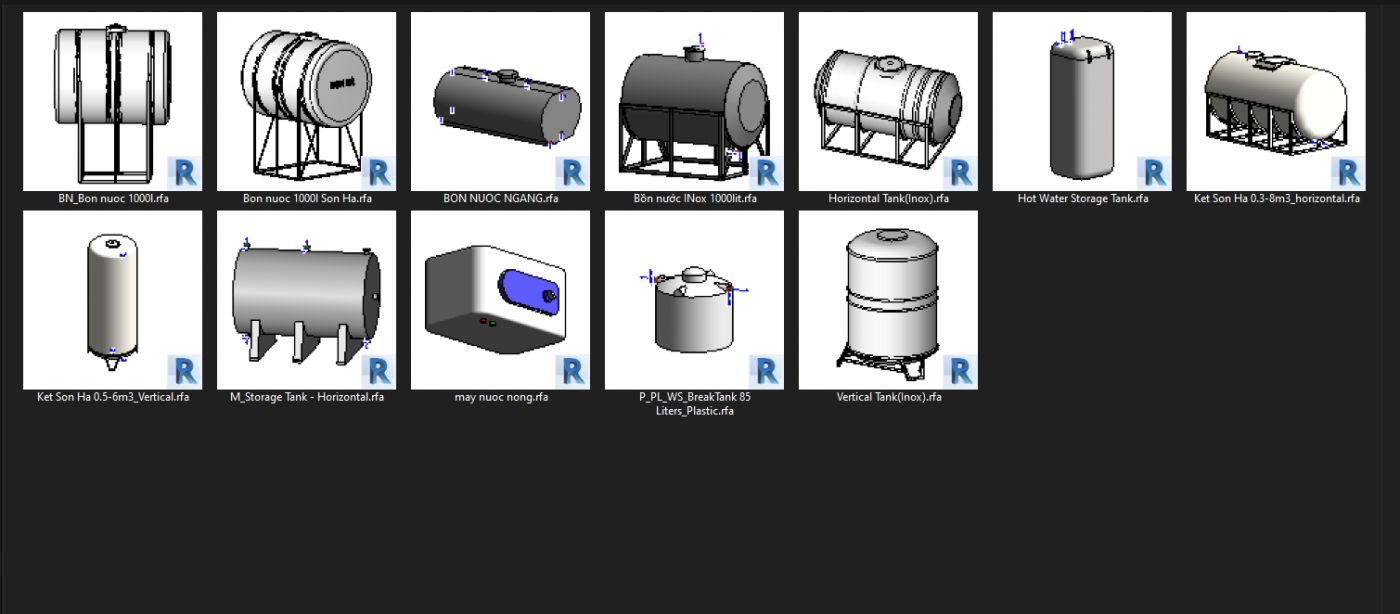

Dưới đây là tổng hợp các file bồn nước đa dạng dung tích và kiểu dáng, từ bồn đứng đến bồn nằm, phù hợp cho mọi không gian lắp đặt từ nhà phố đến công nghiệp. Các file được lưu ở định dạng DWG phiên bản thấp để đảm bảo tính tương thích tốt nhất.

NHẬN TRỌN BỘ THƯ VIỆN

Đăng ký để tải miễn phí toàn bộ thư viện file đồ họa kỹ thuật điện

Webdien.vn sẽ gửi link tải và thông báo cập nhật mới nhất qua email của bạn.

Kỹ sư điệnKiến trúc sưSinh viênKhác

* Webdien.vn cam kết không spam. Bạn có thể hủy đăng ký bất cứ lúc nào.

3. Hướng dẫn tải và chèn block vào bản vẽ

Để sử dụng hiệu quả thư viện bồn nước trong cad, bạn nên tuân thủ quy trình quản lý bản vẽ chuyên nghiệp. Theo kinh nghiệm thực tế của chúng tôi, việc chèn block trực tiếp vào bản vẽ hiện hành mà không kiểm tra đơn vị thường gây ra lỗi sai lệch kích thước khi in ấn.

• Bước 1: Tải file từ hệ thống Webdien.vn và giải nén (nếu có).
• Bước 2: Mở file CAD chứa block bồn nước, chọn block cần dùng và nhấn Ctrl + C.
• Bước 3: Sang bản vẽ thiết kế của bạn, gõ lệnh UNits để kiểm tra đơn vị (thường là Millimeters).
• Bước 4: Nhấn Ctrl + V để dán block. Sử dụng lệnh SCale nếu cần điều chỉnh lại đúng tỷ lệ thực tế.
• Bước 5: Gán layer tương ứng (ví dụ: P-Equipment-WaterTank) để dễ dàng quản lý hiển thị.

4. Ứng dụng thực tế trong thiết kế MEP

Việc ứng dụng thư viện bồn nước trong cad không chỉ dừng lại ở việc làm đẹp bản vẽ mà còn liên quan mật thiết đến tính toán kết cấu và thủy lực. Tùy vào đối tượng sử dụng, các block này sẽ mang lại giá trị khác nhau:

Đối với Kỹ sư Cấp thoát nước (MEP Engineer)

Kỹ sư sử dụng block bồn nước để xác định vị trí đặt bồn trên mái, tính toán cao độ tĩnh năng nhằm đảm bảo áp lực nước cho các tầng phía dưới. Bản vẽ chi tiết giúp xác định chính xác số lượng phụ kiện như van phao, rắc co, và các đoạn ống cần thiết cho thi công.

Đối với Kỹ sư Kết cấu

Dựa trên mặt bằng bồn nước trong CAD, kỹ sư kết cấu sẽ tính toán tải trọng tập trung tại vị trí đặt bồn (ví dụ bồn 2000L tương đương 2 tấn trọng lượng). Từ đó, họ có phương án gia cố dầm, sàn mái phù hợp, tránh hiện tượng nứt gãy công trình do quá tải.

5. Lưu ý kỹ thuật quan trọng về tiêu chuẩn lắp đặt

Khi sử dụng thư viện bồn nước trong cad để thiết kế, bạn cần đặc biệt lưu ý đến các khoảng cách an toàn kỹ thuật. Một bản vẽ đẹp nhưng thiếu tính thực tế sẽ gây khó khăn cho đội ngũ thi công và bảo trì sau này.

“Luôn đảm bảo khoảng cách tối thiểu từ bồn nước đến mép sàn mái hoặc tường bao quanh là 600mm để phục vụ công tác kiểm tra, vệ sinh bồn định kỳ.”

Ngoài ra, hãy kiểm tra kỹ cao độ của chân đế bồn. Trong bản vẽ CAD, chân đế phải được đặt trên các gờ bê tông hoặc hệ khung thép chắc chắn, tránh đặt trực tiếp lên lớp chống thấm của sàn mái. Điều này giúp bảo vệ bề mặt sàn và tăng tuổi thọ cho hệ thống cấp nước toàn tòa nhà.

6. Câu hỏi thường gặp (FAQs)

Lưu ý: Danh sách file và phiên bản phần mềm tương thích có thể thay đổi theo thời gian. Vui lòng kiểm tra trang tải về tại Webdien.vn để có thông tin mới nhất.
